沃曼2/1.5BAH渣浆泵结构设计

在矿山选矿、冶金料浆输送、河道疏浚、电厂除灰这类涉及固液两相介质输送的工况里，普通清水泵的过流部件往往扛不住硬质颗粒的持续冲蚀，短时间内就会出现壳体磨穿、叶轮失效的问题，沃曼系列渣浆泵就是针对这类高磨蚀工况开发的专用输送设备，2/1.5BAH作为小流量高扬程的细分型号，常被用在小型选矿厂精矿回流、尾矿库分支输送、车间内局部浆体转运这类对安装空间有约束、输送流量不大但需要稳定输出压力的场景。

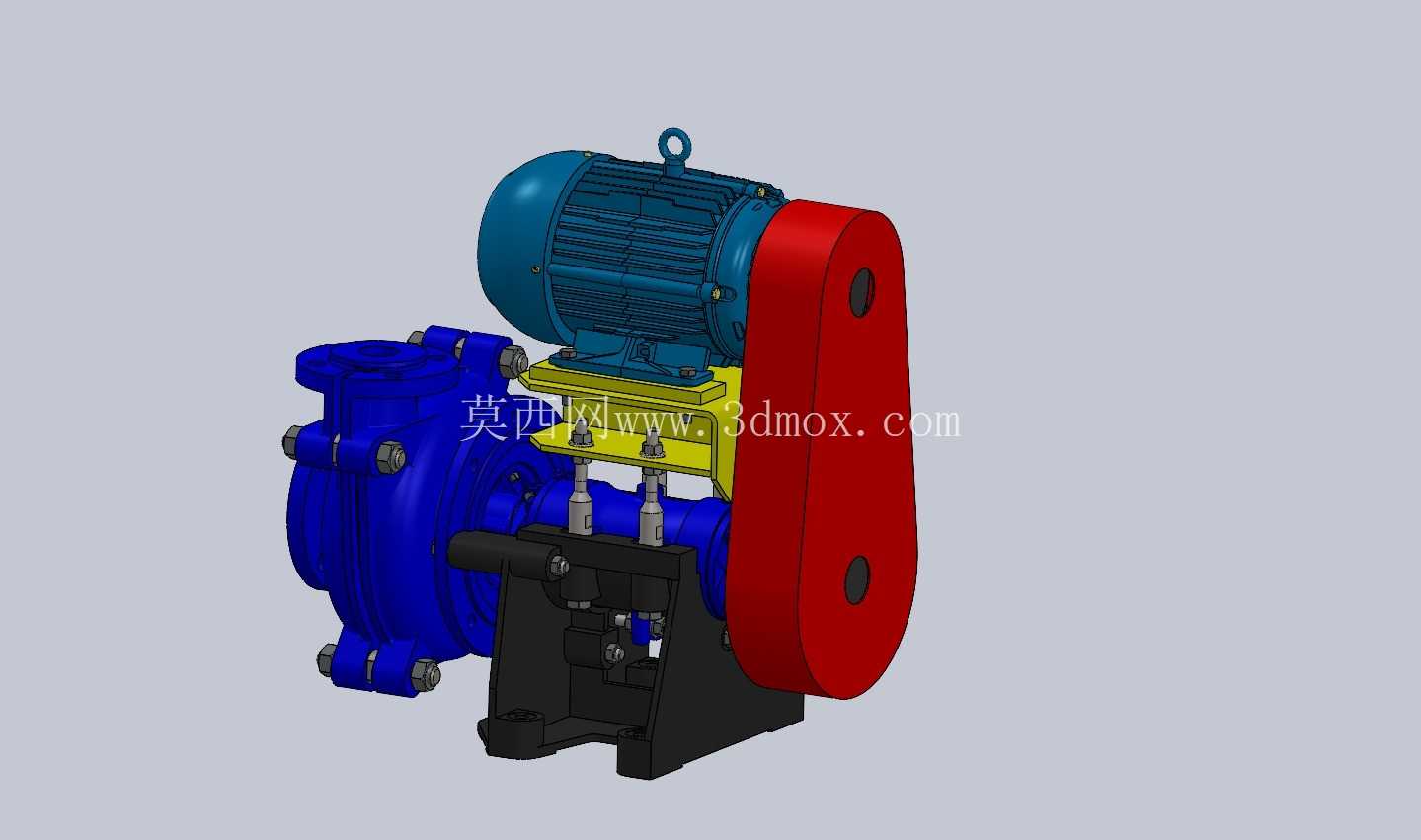

从结构布局来看，这套模型完整还原了卧式悬臂离心泵的经典排布：驱动端采用标准三相异步电机直联传动，通过皮带轮护罩内的三角带实现动力传递，这种传动方式相比联轴器直联，能在浆体负载突然波动时起到缓冲作用，避免电机轴直接承受冲击载荷，同时也能通过更换不同直径的皮带轮灵活调整泵的运行转速，匹配不同工况下的扬程流量需求，不用改动泵体本身的水力结构。泵头部分采用双壳结构设计，外层是高强度铸铁材质的泵壳托架，承担整体安装定位与载荷支撑作用，内层是可更换的高铬合金过流件，包括蜗壳形泵体、前后护板、闭式叶轮，当内层过流部件被磨蚀到允许极限时，只需要拆开泵壳连接螺栓更换对应配件即可，不用整体更换泵组，能大幅降低现场运维的配件成本与停机时间。

过流部件的设计是这类渣浆泵的核心，叶轮采用大通道闭式结构，叶片数量少且流道截面做了圆弧过渡处理，能让大直径的固体颗粒顺利通过，避免浆体中的碎石、矿渣卡在流道内造成泵体堵塞；叶轮与前护板之间的间隙可以通过托架处的调整螺栓进行微调，在运行一段时间出现磨损后，能通过调整间隙减少浆体回流，维持泵的运行效率，不用提前更换配件。泵的进出口采用法兰连接结构，进口为水平轴向吸入，出口为垂直向上布置，这种排布能让泵在启动前灌泵时更容易排净泵腔内的空气，避免气蚀损伤叶轮，同时垂直向上的出口也方便现场对接不同走向的输送管道，减少管线弯头带来的阻力损失。轴封部分采用填料密封结构，搭配高压水封环设计，运行时通入压力高于泵腔压力的清水，既能阻止浆体从轴隙泄漏，也能避免固体颗粒进入轴套与填料之间磨蚀轴表面，相比机械密封结构，填料密封在高磨蚀浆体工况下的容错率更高，现场更换密封件不需要拆解整个泵头，更适合矿山这类运维条件相对简陋的场景。

安装边界方面，整套泵组采用共用底座安装设计，电机与泵头都固定在焊接结构的钢制底座上，底座预留了对应的地脚螺栓孔，现场安装时只需要将底座固定在混凝土基础上，调整皮带张紧度、核对电机与泵轴的平行度即可完成安装，不需要现场再单独做电机与泵的定位找正，能大幅缩短现场安装的周期。泵的整体宽度控制在1米以内，长度不超过1.2米，高度在0.8米左右，适合安装在空间紧凑的车间平台或者小型泵站内，不需要预留过大的检修空间，日常维护时只需要在泵的传动端与进出口侧预留0.5米左右的操作空间，就能完成皮带更换、间隙调整、密封更换这类常规运维操作。

从建模细节来看，这套模型完整还原了所有装配关系，包括泵壳连接螺栓的位置、轴承座的润滑结构、皮带轮的槽型尺寸、护罩的安全防护结构，甚至叶轮与轴的锁紧螺母、轴套的定位台阶都做了准确还原，不管是用来做工况选型的方案演示，还是做同类产品的结构参考、拆解教学，都能直接对应实际设备的装配逻辑，不会出现结构错位、装配关系错误的问题。在实际选型应用中，这类小型号渣浆泵的输送浓度可以达到60%以上，能输送颗粒直径不超过20mm的固液混合物，过流件的使用寿命根据输送介质的磨蚀性不同，能达到普通清水泵的5-10倍，在中小流量的浆体输送场景下，相比其他类型的输送设备，运行稳定性与运维成本都有明显优势。需要注意的是，这类泵的安装必须保证泵轴与电机轴的平行度偏差在允许范围内，皮带张紧度要调整到合适区间，过紧会加剧轴承磨损，过松会出现皮带打滑丢转的问题，同时首次运行前必须检查轴承腔内的润滑脂是否加注到位，避免空载运行烧坏轴承。
