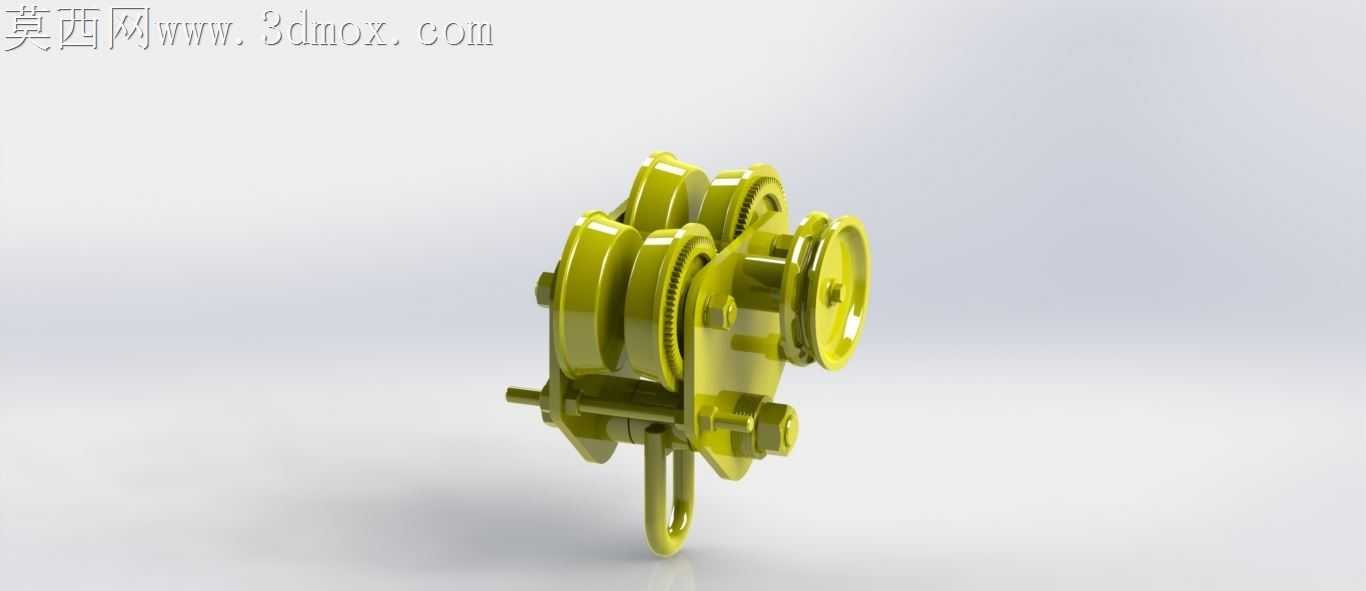

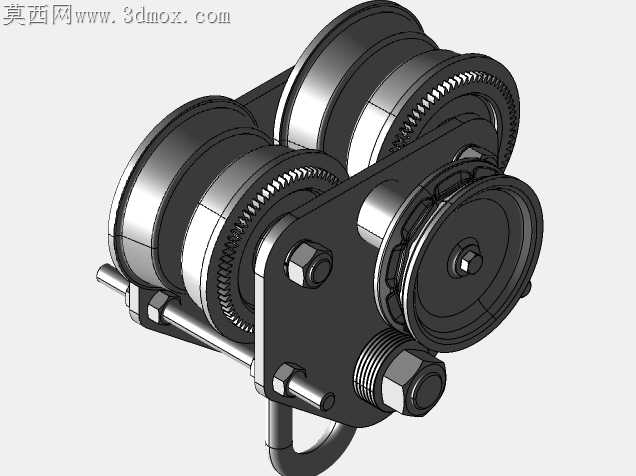

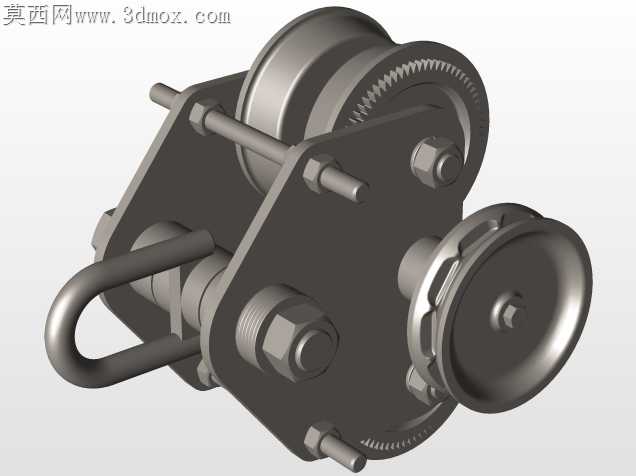

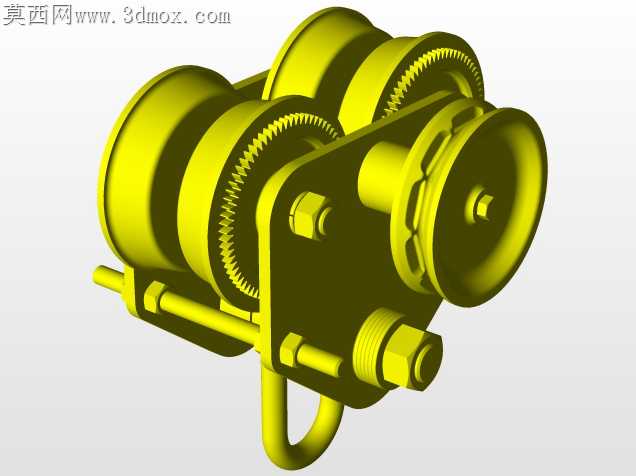

五吨级起重运行小车滑轮组结构

车间里五吨单梁起重机的运行小车，最容易出问题的位置从来不是主梁焊缝，而是滑轮组与吊钩挂架的配合间隙。早年现场维护时见过不少小车因为滑轮轴孔同轴度偏差，运行三个月就出现滑轮偏磨，钢丝绳跳槽卡进侧板缝隙，轻则磨断绳股提前报废整根钢丝绳，重则吊重时出现滑脱隐患。这套结构在做细节处理时，特意把两侧滑轮的安装轴肩做了0.2毫米的凸台限位，不用额外加装轴端挡圈的冗余垫片，装配时滑轮端面和侧板之间预留1.2毫米的窜动间隙，既不会因为间隙过小卡滞滑轮转动，也不会因为间隙过大让钢丝绳在受力时滑出绳槽。

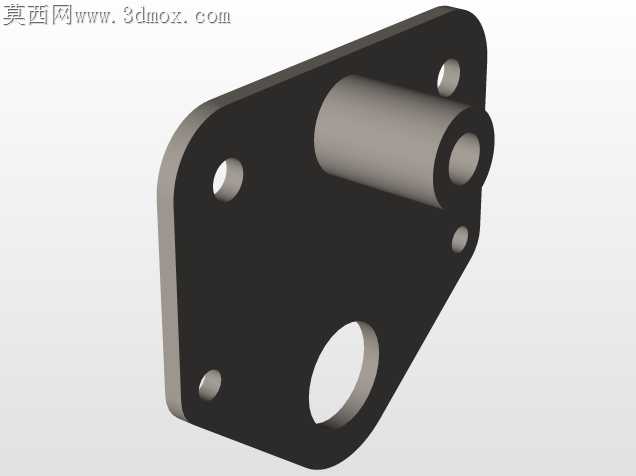

侧板的折弯边没有做常规的直角折弯，而是在靠近滑轮外缘的位置压了15度的斜向导边，就算钢丝绳出现轻微的偏摆，也能顺着斜面滑回绳槽里，不会卡在侧板和滑轮的缝隙中。吊钩的横梁和挂架连接位置，没有用一体铸造的挂耳，而是采用了剖分式的轴座固定，后期更换吊钩推力轴承时，不用把整个小车从工字钢轨道上拆下来，只需要松开轴座的连接螺栓就能抽出横梁更换配件，高空维护时能省掉至少两个小时的拆装工作量。

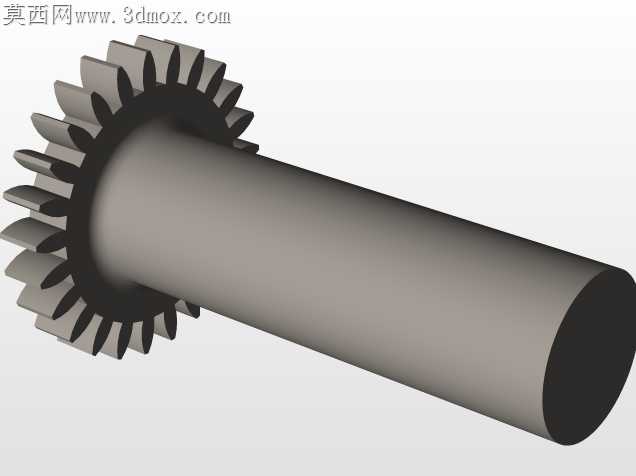

滑轮的绳槽截面做了适配14毫米直径钢丝绳的圆弧修型，槽底圆弧半径比钢丝绳半径大0.8毫米，槽口的倒角做了R3的圆弧过渡，不会像尖锐槽口那样在钢丝绳弯折时切割绳股外层钢丝。齿轮传动侧的端盖和箱体配合面，特意留了0.15毫米的密封胶槽，不用加装纸质密封垫，打胶后就能达到IP54的防尘效果，车间里的金属切削粉尘不会钻进齿轮箱磨坏齿面。

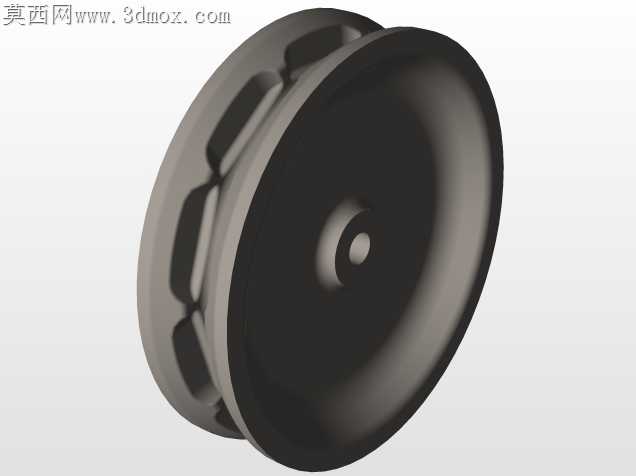

工字钢行走轮的轮缘内侧做了5度的斜度，和工字钢轨道翼缘贴合时不会出现硬摩擦，小车带载横向运行时不会出现啃轨的异响，轮缘表面做了高频淬火处理，硬度达到HRC45-50，比普通铸钢轮的使用寿命长三倍以上。吊钩的钩身截面没有做等直径设计，在钩颈受力最大的位置做了局部加粗，钩尖位置做了防脱卡板的安装凸耳，不用额外焊接支架就能装设防脱挡板，避免吊索具从钩口滑脱。

整个小车的所有连接螺栓都采用了防松开口销配套的开槽螺母，没有用弹簧垫圈做防松，毕竟起重设备长期承受交变载荷，弹簧垫圈的防松效果在高频震动下很容易失效，开槽螺母配合开口销的结构，就算螺栓出现轻微松动也不会直接脱落，能给日常巡检留出足够的发现隐患的时间。
