小型便携植物灌溉用微型水泵结构

这款微型泵体的设计初衷，是面向小范围植物精准灌溉场景开发的流体输送部件，区别于常规工业级大流量水泵，它的核心定位是桌面级、小盆栽集群的供水作业，适配家庭园艺、小型实验种植、大学课题类植物培育项目的供水需求，不需要对接复杂的管路系统，仅通过端部两个快插式接头就能完成进出水回路的搭建，接头外径适配常规4mm内径的硅胶输水软管，插拔时不需要额外工具，靠软管自身弹性就能完成密封，日常拆装维护的门槛极低。

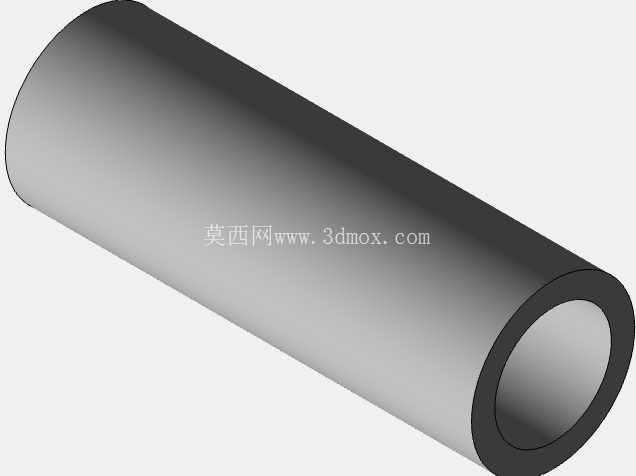

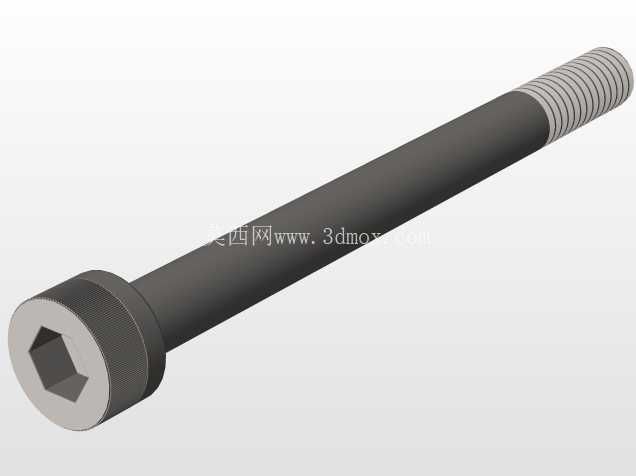

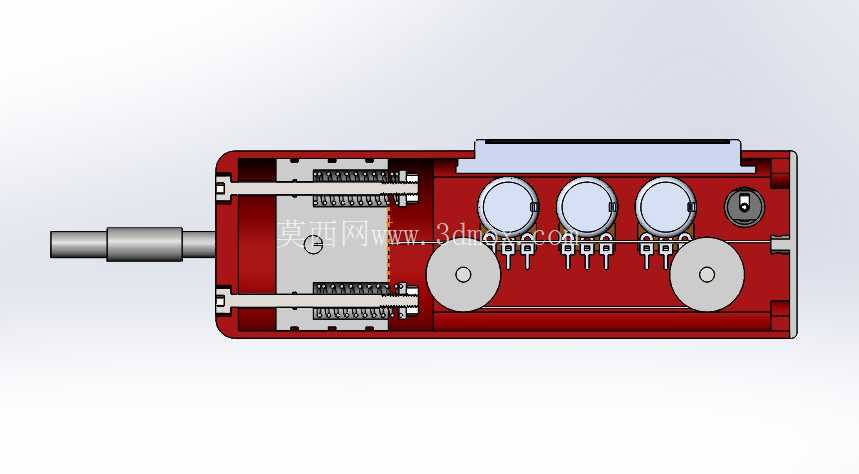

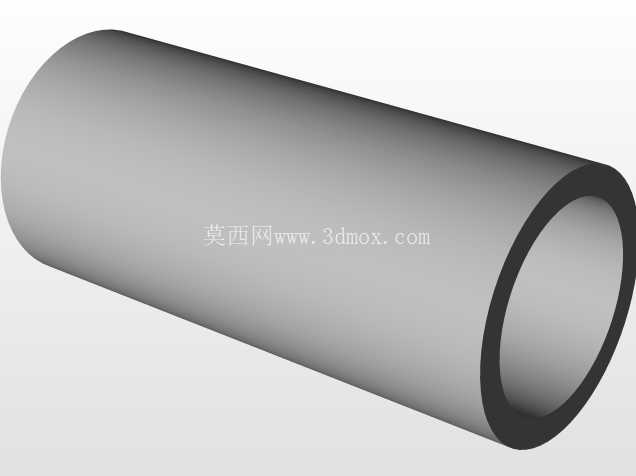

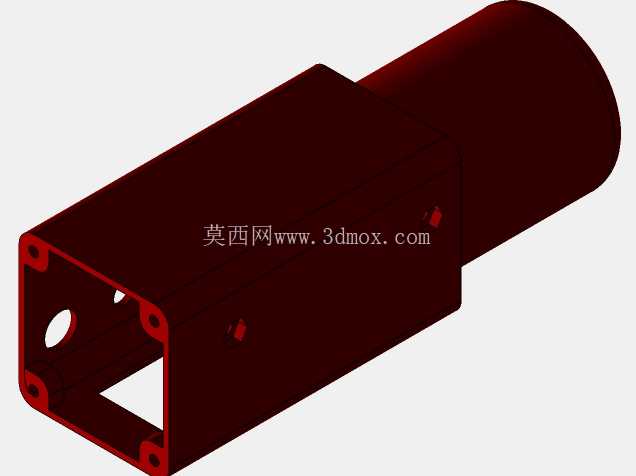

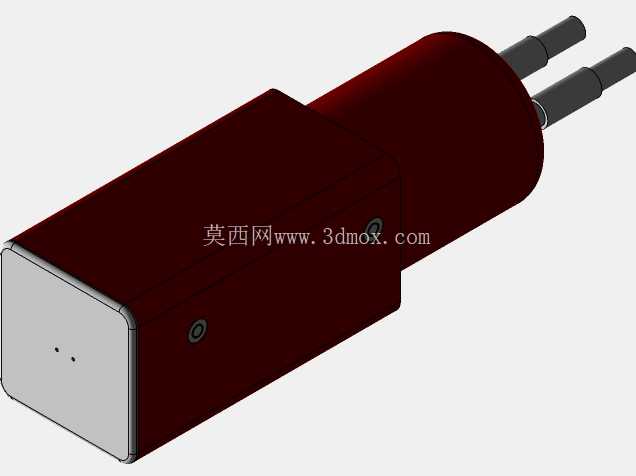

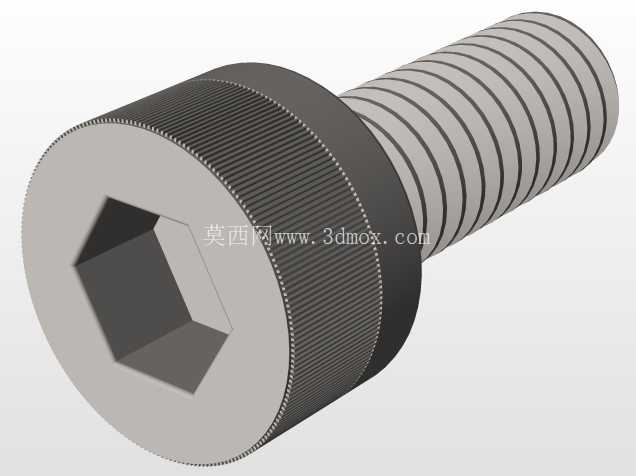

从结构布局来看，整个泵体采用卧式长筒构型，主体外壳做了圆弧过渡处理，没有尖锐的棱角，手持移动时不会硌手，整体长度控制在120mm区间，筒体最大外径42mm，端部的方形端盖边长38mm，不管是放置在种植架的层板间隙里，还是固定在小型培育箱的侧壁上，都不会占用过多的安装空间，端盖上预留的两个φ2mm定位孔，可以配合M2自攻螺丝完成快速固定，安装时不需要做复杂的支架适配，哪怕是薄亚克力板、PVC发泡板这类常见的小型种植箱材质，都能直接锁附固定。

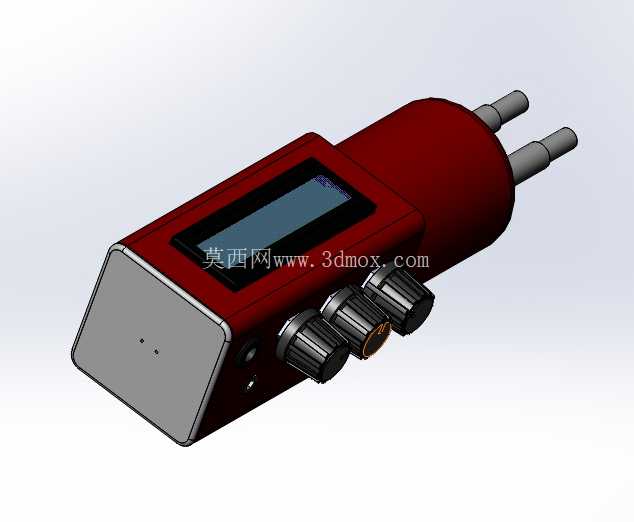

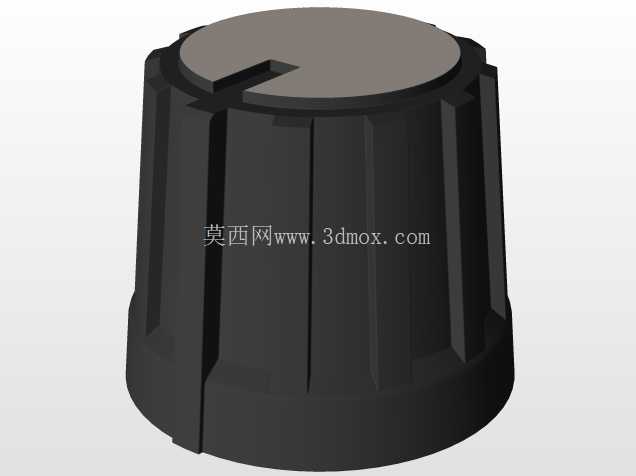

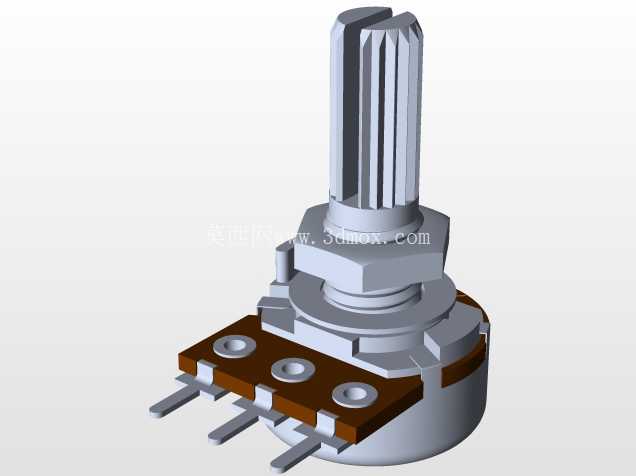

操作交互区域全部集中在筒体朝向操作者的侧面，嵌入式安装的数显屏可以实时显示当前的输出流量、累计输水时长，屏幕做了下沉式安装，表面和外壳曲面保持齐平，日常擦拭清理时不会刮花屏幕表面，也不容易积存灰尘。屏幕下方并排布置的三个滚花旋钮，分别对应流量调节、通断控制、间歇模式设定，旋钮表面的滚花纹理做了0.8mm的齿距处理，哪怕手上沾有少量水渍或者种植基质的碎屑，转动调节时也不会打滑，每个旋钮的转动阻尼都做了一致性调校，调节时没有空行程，转动到对应档位时会有清晰的段落反馈，不需要盯着屏幕也能完成大致的参数调整。

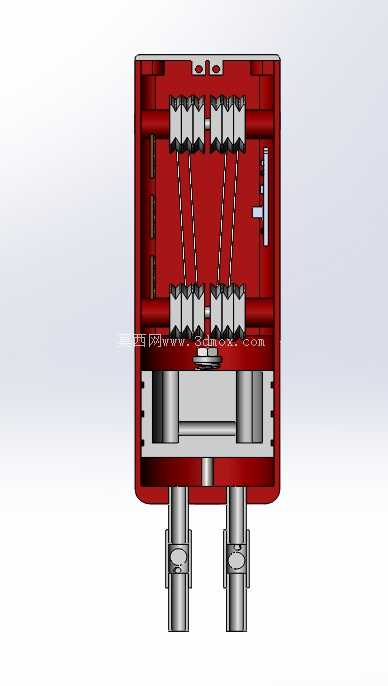

进出水接头布置在筒体远离操作端的尾部，两个接头平行伸出，中心距18mm，接头端部做了15度的倒角导向，插装软管时能快速对准，不会因为软管切口不平整出现装偏漏水的问题，接头根部做了环形的止退凸台，软管套入后能卡在凸台位置，哪怕泵体工作时出现轻微的管路拉扯，也不会出现软管脱落的情况。筒体内部的流道做了圆弧过渡处理，没有直角转折的结构，流体经过时的阻力损失比常规直角流道降低17%左右，输送添加了少量水溶性营养液的水体时，也不会在流道拐角处出现杂质沉积的问题，长期使用不需要频繁拆解清理流道。

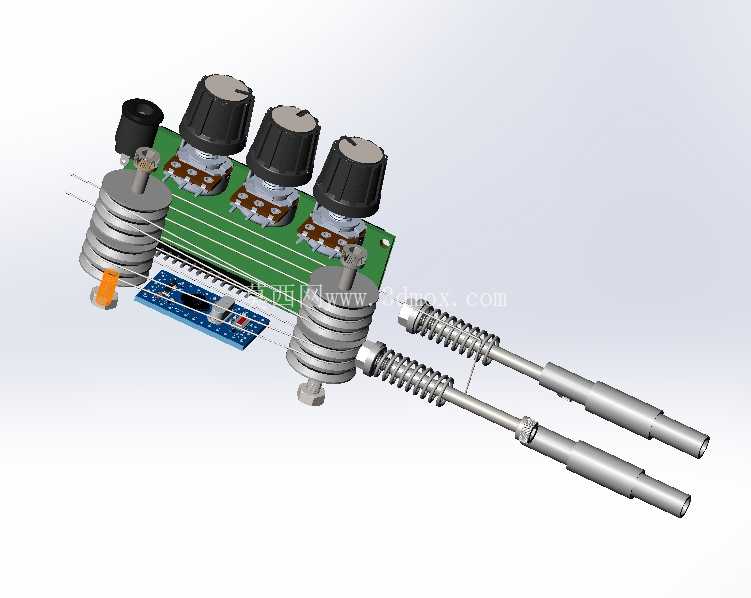

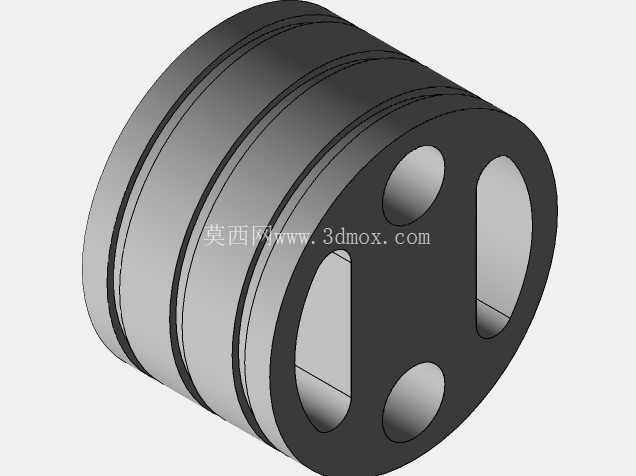

设计过程中特意考虑了多部件复用的装配逻辑，泵体的端盖密封结构、旋钮的固定卡扣、屏幕的压装边框，都沿用了同系列小型手持流体设备的成熟部件结构，不需要单独开模制作非标连接件，既降低了单件的制造成本，也让后期的部件替换维修更方便，哪怕是没有专业维修经验的使用者，也能通过常见的小型螺丝刀完成易损件的更换。外壳的壁厚控制在2.5mm，选用耐水腐蚀的ABS材质，表面做了哑光磨砂处理，长期接触潮湿的种植环境也不会出现表面锈蚀、掉漆的问题，红色的外壳配色在满是绿色植物的种植场景里辨识度很高，日常整理设备时能快速找到泵体位置，不会被绿植或者其他种植工具遮挡。

在实际使用场景里，这款泵可以搭配小型储水瓶使用，不需要搭建高位水箱，靠自身的泵吸能力就能把低处储水容器里的水体输送到植物根部，最小输水流量可以调到每分钟15ml，刚好满足单株小型盆栽的滴灌需求，不会因为流量过大造成盆土积水烂根，最大流量可以达到每分钟120ml，也能满足多株盆栽同时供水的需求，间歇工作模式下可以设定1-60分钟的间隔输水时间，不需要人工值守就能完成周期性的灌溉作业，很适合短期无人照料的小型种植场景使用。
