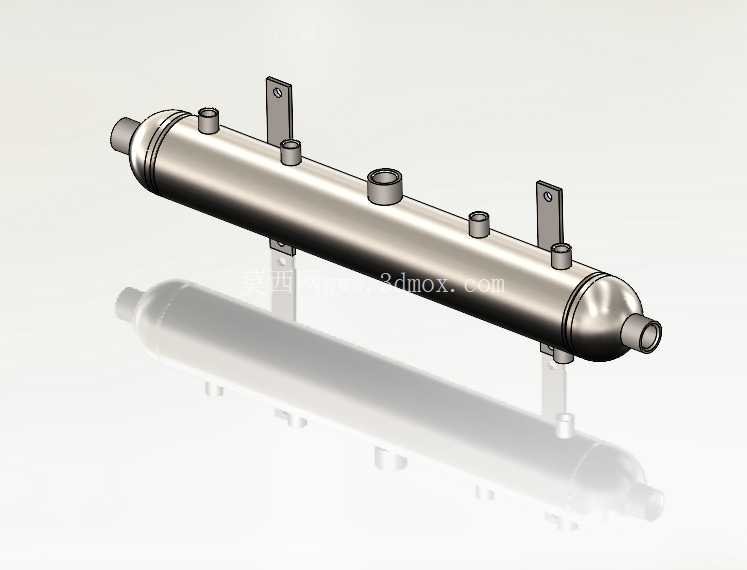

六接口卧式空气分配管路结构设计

项目分类:通用机械零部件 发布时间:2026-01-12 ID:1118526
  • 六接口卧式空气分配管路结构设计
  • 六接口卧式空气分配管路结构设计
  • 六接口卧式空气分配管路结构设计
  • 六接口卧式空气分配管路结构设计

在气动控制系统、集中供气末端分配、小型工艺气路排布场景中,这类多接口卧式空气分配结构是气路分流的核心承载部件,区别于常规直角式分流阀块,卧式长筒体的结构形式更适合沿设备机架侧壁排布,能在有限安装空间内完成单路进气到六路工作气路的分流输出,减少管路弯折带来的压损。从实际使用场景来看,这类分配筒常应用在小型自动化生产线的气路排布、实验台集中供气终端、小型气动设备的气源分路环节,相比塑料材质的分流排,金属筒体的结构耐压等级更高,能承受常规工厂供气系统0.4-0.8MPa的工作压力,不会因为长期压力波动出现接口开裂、漏气的问题。

设计这款分配结构时,首先要考虑的是筒体内部的流道通畅性,两端采用椭圆形封头焊接结构,相比平盖封头能降低气流在端部的紊流噪声,同时减少应力集中点,提升筒体的承压能力。主筒体采用等径直管设计,进气端设置在筒体一端的轴向位置,出气接口沿筒体轴向等距排布,每个接口的中心距经过匹配计算,保证外接气管接头时不会出现操作空间干涉,相邻接头之间预留足够的扳手操作空间,方便现场安装时拧紧接头,不需要额外调整管路角度。筒体上的两个安装支架采用L型折弯结构,支架上开设长圆形安装孔,能抵消加工和安装时的位置误差,安装时可以沿筒体轴向微调固定位置,适配不同设备机架的安装孔位,不需要重新在机架上打孔。

从安装边界来看,筒体的总长度要匹配安装位置的横向空间,两端封头的圆弧过渡不会在安装时和周边的机架型材、其他管路产生磕碰,所有侧接接口的轴线都垂直于筒体主轴线,外接气管后管路走向垂直于筒体,排布整齐方便后续维护排查。每个出气接口的内径经过流量匹配,保证六路同时出气时各支路的气压差控制在合理范围内,不会出现离进气端近的接口气压过高、远端接口气压不足的问题,筒体内部没有多余的节流结构,气流沿轴向流动过程中压损极小,能满足多个气动元件同时工作的供气需求。

结构细节上,所有接口都采用标准外螺纹连接形式,和常规气动快插接头、硬管接头的规格通用,现场安装不需要额外加工转接头,降低装配成本。支架和筒体之间采用焊接固定,焊接位置做了应力释放处理,不会因为长期受管路振动出现焊缝开裂的问题,筒体表面做抛光处理,不仅提升外观质感,也能在潮湿的车间环境中减缓锈蚀速度,延长部件的使用寿命。在实际选型应用中,这类分配筒可以替代多个三通、四通接头拼接的分流结构,减少管路接头数量,也就减少了潜在的漏气点,整个气路的密封性更有保障,同时装配效率更高,只需要固定两个支架点位,就能完成整个分配单元的安装,不需要逐段拼接管路、打密封胶,后期维护时如果某一路出现问题,也可以单独更换对应支路的接头,不需要拆解整个分配结构。

设计建模过程中,要重点控制各个接口的同轴度、支架安装面的平面度,保证安装后筒体保持水平状态,不会因为安装倾斜导致筒体内积液(针对带少量冷凝水的压缩空气场景),所有接口的螺纹深度要符合标准要求,保证接头拧入后有足够的啮合长度,不会出现气压冲击下接头脱出的问题。筒体的壁厚选择要匹配工作压力要求,既要保证足够的结构强度,也要避免壁厚过大造成材料浪费、整体重量过重的问题,两个安装支架的位置设置在靠近筒体两端的位置,固定后筒体的受力更均匀,长期使用不会出现筒体弯曲变形的情况。
