DN500大口径法兰十字四通管路接头

在市政给排水主管网、大型工业循环水系统、长距离流体输送干线以及大流量化工介质输送场景中，大口径管路的分流、汇流作业一直是管路布设的核心环节，DN500规格的法兰十字接头，正是适配这类大管径工况的核心连接件，可实现四个同口径方向管路的垂直连通，满足介质在十字节点处的多向分配与汇集需求。这类接头的应用场景覆盖极广，从城市供水主管道的节点分流，到火电厂循环冷却水系统的管路交汇，再到化工园区大口径工艺管线的介质转向，都能见到这类构件的身影，其结构可靠性直接决定了整条管线的运行稳定性，一旦接头处出现密封失效或者结构变形，就可能引发大面积的介质泄漏，造成生产停滞甚至安全事故。

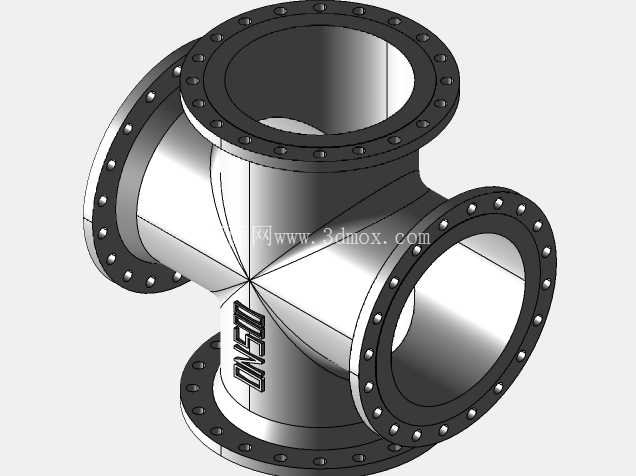

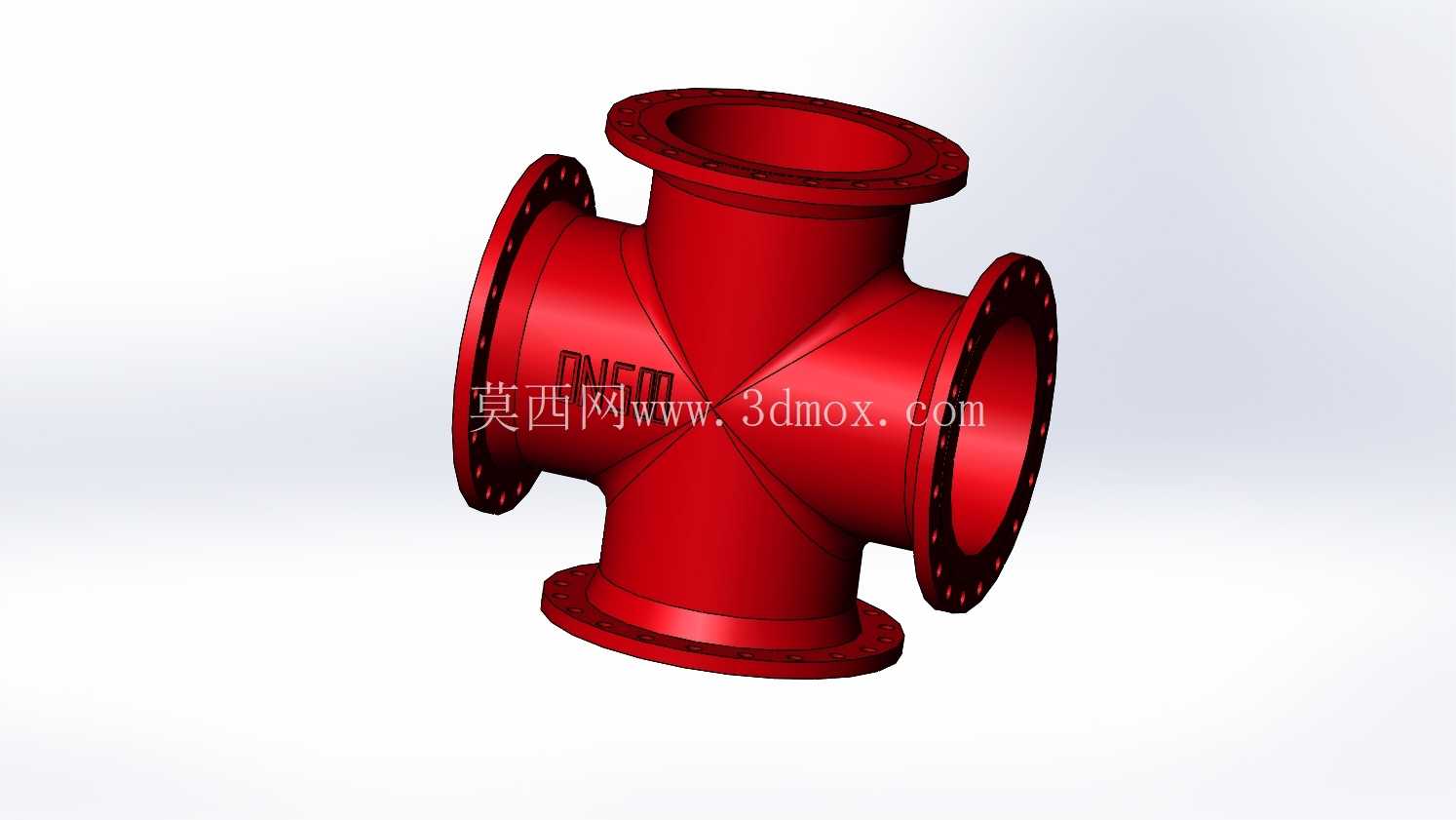

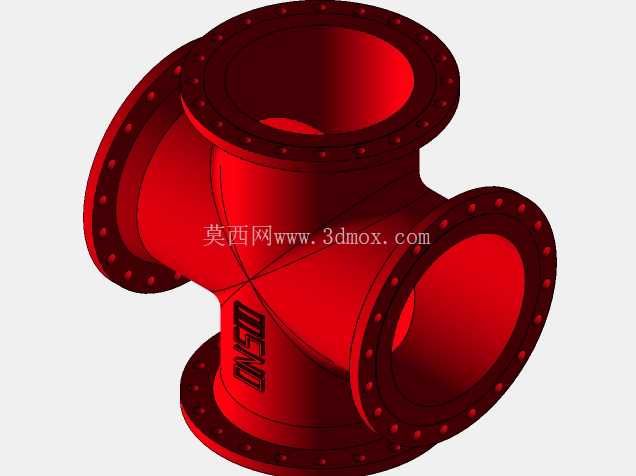

从功能特性来看，这款十字接头采用四端等径法兰连接结构，四个接口的公称通径均为DN500，相邻接口轴线呈90度垂直分布，整体为十字对称结构，可同时对接四个方向的同规格管路，既可以实现单路输入、三路输出的分流功能，也可以完成三路输入、单路输出的汇流作业，还能作为十字交叉管路的直连构件，省去多个弯头、短节拼接带来的密封风险点。接头本体采用等壁厚设计，内部流道做了圆弧过渡处理，在十字交汇的内腔位置没有直角凸台，能够大幅降低介质流经时的局部阻力，减少流道内的湍流与涡旋产生，既可以降低输送过程中的压力损失，也能避免介质中固体杂质在拐角处沉积造成的流道堵塞，尤其适合输送带有少量固体颗粒的污水、循环水等介质。法兰端采用标准凸面法兰结构，法兰盘上均匀分布螺栓孔，安装时可搭配对应压力等级的密封垫片，通过螺栓预紧力实现端面密封，连接强度高，密封性能可靠，能够承受管路系统内的额定工作压力，同时具备一定的抗管道振动、抗地基不均匀沉降的能力，不会因为管路的小幅位移出现密封失效。

在设计思路上，这款构件优先考虑了大口径管路的受力均衡性，整体采用完全对称的结构布局，四个方向的接口长度、法兰厚度、本体壁厚完全一致，使得接头在承受内部介质压力时，各个方向的受力均匀分布，不会出现局部应力集中的问题。十字交汇的核心区域做了局部加厚处理，因为这个位置是介质流向改变的核心区域，同时承受多个方向的介质冲击力，也是应力最容易集中的部位，加厚处理可以有效提升该区域的结构强度，避免长期运行过程中出现疲劳裂纹。法兰盘的背面与本体连接位置设置了过渡圆角，而非直角焊接结构，能够分散法兰螺栓预紧时产生的局部应力，避免法兰与本体连接处出现应力断裂。流道内壁的圆弧过渡半径经过反复校核，既保证了介质流动的顺畅性，也不会因为过渡半径过大造成接头整体尺寸超标，影响安装空间。

从安装边界与尺寸适配角度来看，这款接头的四个法兰端面均为标准连接尺寸，可直接与同公称通径、同压力等级的法兰管道、法兰阀门等管路构件直接对接，不需要额外加工过渡短节。接头的整体外轮廓尺寸经过优化，十字方向的总长度控制在合理范围内，既保证了法兰螺栓的安装操作空间，也不会因为尺寸过大造成管路布设时的空间浪费，在综合管廊、厂区管架等安装空间受限的场景下也能顺利布设。安装时需要注意，四个接口的法兰对接面要保持平行，螺栓要按照对角顺序逐步拧紧，保证各个螺栓的预紧力均匀，避免出现偏压造成垫片密封失效。同时由于该规格接头自重较大，安装时需要在接头下方设置独立的支撑构件，不能将接头的重量全部转嫁到相邻管道上，避免长期运行过程中管道变形拉裂接口。在管路系统做压力试验时，要提前检查各个法兰连接点的密封情况，逐步升压至试验压力，避免瞬间压力冲击造成接头损伤。

在实际工程选型过程中，这类大口径十字接头的选用需要匹配管路的设计压力、输送介质特性以及安装环境，不同压力等级对应的法兰厚度、螺栓孔数量与孔径、本体壁厚都有明确的标准要求，选型时不能随意替换压力等级不符的构件。对于输送腐蚀性介质的工况，还需要根据介质特性选择对应的本体材质与密封垫片材质，保证接头的耐腐蚀性能，延长使用寿命。在日常运维过程中，只需要定期检查法兰连接点的密封情况，检查螺栓是否出现松动，不需要额外的维护作业，整体运维成本极低，是大口径管路系统中可靠性极高的连接构件。
