减速器输入斜齿轮轴传动结构

　　该零件属于减速箱内部的高速输入轴组件，轴端集成斜齿圆柱齿轮，主要承担电机端动力向减速机构传递的任务，常见于工业齿轮箱、机床进给传动、输送设备驱动单元以及需要紧凑减速比的机械系统中。与分体式齿轮和轴通过键连接的方案相比，齿轮与轴一体成型可减少配合界面，在交变载荷、频繁启停和冲击工况下，能够避免键槽应力集中、轮毂松动和装配偏心等问题。

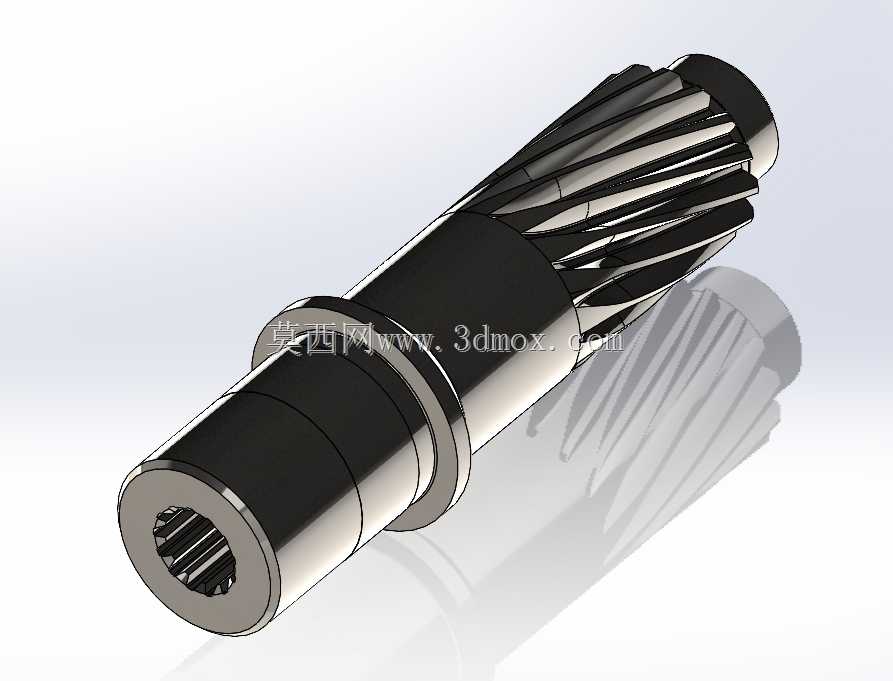

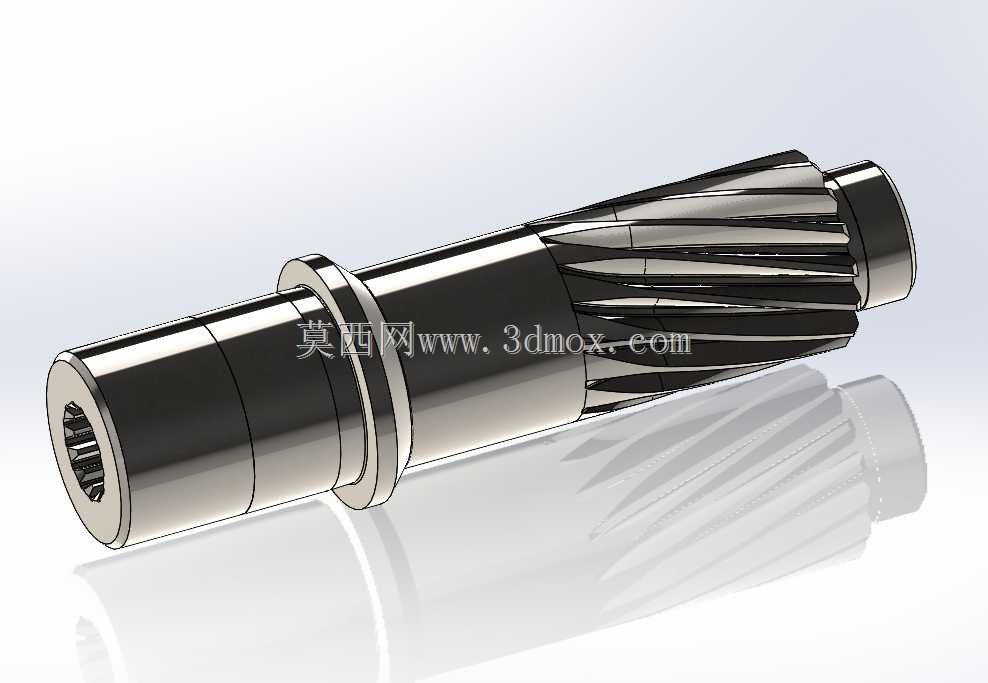

　　从结构布置看，零件一端为内花键孔，可与驱动轴或联轴器形成周向固定，传递扭矩的同时保留较好的对中性能；中间设置多级圆柱轴颈，用于安装轴承、隔套、密封件和轴向定位元件；靠近齿轮侧的轴肩承担轴承内圈或挡圈的定位面，轴肩高度需要结合轴承拆装空间、圆角过渡和齿轮齿根位置综合确定。齿轮段采用斜齿形式，啮合时齿向接触沿齿宽逐步进入和退出，相比直齿传动冲击更小、运转更平稳，也有利于降低噪声并提高承载能力。

　　建模时需要重点控制齿部与轴颈的同轴关系。斜齿轮的螺旋角、齿宽、齿顶圆、齿根圆和变位系数会直接影响啮合接触区；轴颈直径、轴承跨距和悬臂长度则影响轴系刚度。若齿轮位于支承外侧，应校核悬臂端挠度，避免齿面偏载；若齿轮位于两轴承之间，则需关注轴肩、套筒和轴承定位顺序，保证装配时零件能够依次装入。内花键部分需明确齿数、模数、压力角、定心方式和有效配合长度，孔口应设置引导倒角，便于外部花键轴插入。

　　外形边界方面，该轴沿轴向呈细长阶梯结构，最大外轮廓出现在斜齿轮齿顶圆位置，安装时须确认箱体内壁、轴承座孔、油封座和相邻齿轮之间留有足够间隙。轴端倒角、退刀槽、磨削越程槽和圆角过渡不能省略，这些细节既影响加工工艺，也关系到热处理后的应力分布。齿面与轴颈通常需要不同的硬度和精度要求，轴承配合轴颈宜采用较高表面质量，齿轮部位则需保证齿向精度和接触斑点。

　　在三维设计过程中，可将该件作为轴系子装配的核心零件，与圆锥滚子轴承、深沟球轴承、挡圈、油封、调整垫片和配对齿轮进行干涉检查。通过装配截面能够核对齿轮啮合侧隙、轴承压紧方式、润滑通道以及密封件唇口位置。对于维修场景，阶梯轴的各段直径差还应满足轴承拆卸路径要求，避免出现大直径零件越过小轴颈时划伤配合面。整体结构体现了减速器轴齿轮一体化设计在空间受限、扭矩传递密集场合下的典型工程思路。
