紧凑型步进电机高精度三维结构设计

在桌面级协作机器人关节模组、小型数控雕刻机进给轴、3D打印机运动机构、自动化点胶工位滑台这类对安装空间有严格限制的场景里，动力单元的体积冗余往往会直接挤占末端执行器的活动范围，甚至迫使整机结构做不必要的外扩调整，这款紧凑型步进电机的结构设计，正是针对这类小空间高精度传动需求完成的。从实际选型适配的角度看，这类小尺寸步进电机常被用于负载不超过0.5N·m的开环传动场景，相比同扭矩规格的伺服电机，它无需额外配置编码器与驱动参数自整定环节，接线与调试门槛更低，在批量搭建小型自动化工位时能大幅缩短装配调试周期。

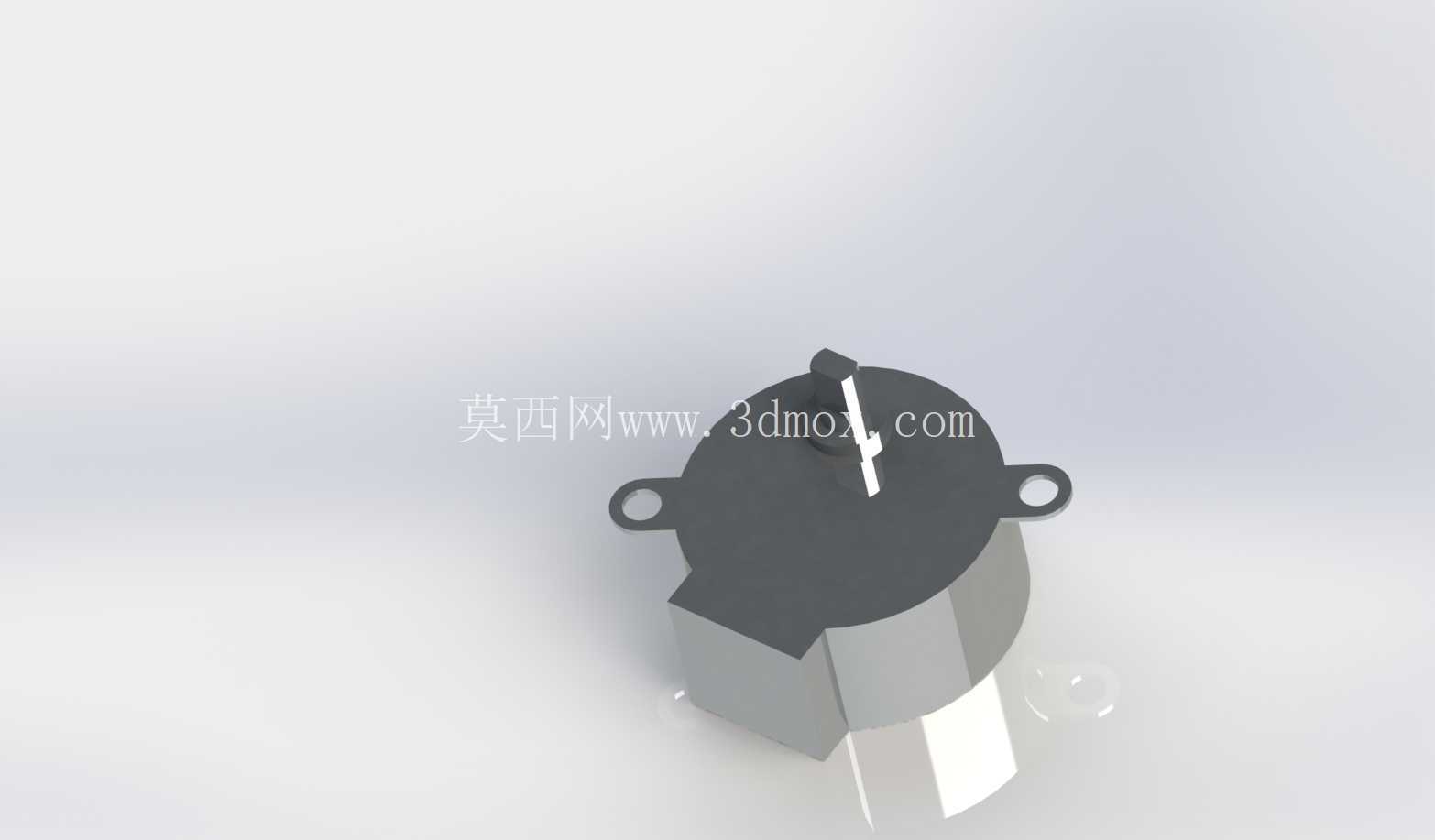

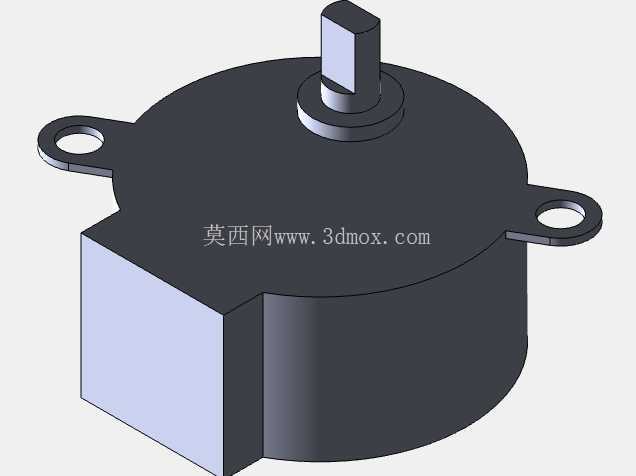

设计过程中首先锚定的是安装边界的适配性，主体采用带双安装耳的圆形端盖结构，两个安装耳上的光孔位置严格对应行业通用的20mm、28mm等小规格步进电机安装孔距，安装耳的厚度控制在2mm，既保证M2/M2.5安装螺丝锁附时不会出现结构开裂，也不会额外增加轴向的安装尺寸。电机主体的柱身部分做了切边处理，并非完整圆柱结构，这一细节设计是为了适配带D型切边的电机安装座，装配时可以直接卡入定位，不需要额外打定位销就能避免电机运转时的跟转问题，柱身的外径控制在适配常规28系列步进电机的尺寸范围，切边后的最小宽度刚好能卡入常见的铝型材电机安装槽，不需要额外定制转接件。

输出轴部分的设计完全贴合实际传动需求，轴径采用行业通用的D型截面设计，轴伸长度控制在适配标准同步轮、联轴器的尺寸范围，轴上预留的卡簧槽位置严格对应标准件尺寸，装配同步轮或者联轴器时，既可以通过D型面传递扭矩避免打滑，也能通过卡簧实现轴向定位，防止传动件在往复运动中出现轴向窜动。端盖部分的出线槽做了下沉式设计，引线从端盖侧面的槽位引出后不会凸出于电机安装端面，当电机贴装在设备立板上时，不会出现引线被压破、或者因为引线顶到安装板导致电机无法贴平的问题，这一细节在很多紧凑结构的设备装配中经常被忽略，往往会导致现场装配时需要临时打磨安装板或者重新理线，大幅降低装配效率。

从结构精度的把控上，模型里所有配合面的尺寸公差都按照实际机加工与冲压件的工艺要求做了预留，端盖与定子铁芯的配合止口尺寸按照H7/h6的间隙配合设置，保证装配时端盖可以顺利压入，同时不会出现径向晃动导致的转子扫膛问题。转子部分的磁钢安装位做了定位凸台，磁钢装配时可以直接靠凸台定位，不需要反复调整位置就能保证气隙均匀，这直接决定了电机运转时的噪音水平与输出扭矩的稳定性。安装耳上的光孔尺寸比对应安装螺丝大0.2mm，预留了少量的装配调整余量，当安装板上的孔位存在小范围加工误差时，依然可以顺利完成螺丝锁附，不会出现孔位对不上的问题。

在实际应用中，这类紧凑型步进电机的使用场景往往对重量也有要求，比如桌面机械臂的关节处，电机自重过大会增加相邻关节的负载，降低末端的有效负载能力，因此模型的结构设计中，端盖在保证结构强度的前提下做了局部减薄处理，非配合面的壁厚控制在1.2mm，既满足冲压成型的工艺要求，也尽可能降低了整体自重。电机尾部的结构没有做多余的装饰性凸起，整个电机的轴向总长度控制在同扭矩规格下的最小尺寸，当电机安装在滑台的端部时，不会额外增加滑台的总长度，能让整个运动模组的结构更紧凑。

很多工程师在做小型设备结构设计时，往往会忽略电机模型的细节准确性，比如把安装耳的位置做偏、把输出轴的D型面方向搞错，或者漏掉出线槽的结构，导致后续出工程图时出现干涉问题，这款模型在设计时完全按照实际量产的同规格步进电机尺寸做1:1还原，所有安装边界、配合尺寸、干涉风险点都做了核对，不管是用来做整机的结构装配干涉检查，还是用来做安装板的孔位设计，都不需要再额外核对实物尺寸，能直接调用到装配体中使用。比如在做小型传送带模组的设计时，直接把这个电机模型装配到主动辊端，就能直接核对电机与传送带侧板、主动辊轴承座的位置关系，提前发现安装空间不足、同步带张紧结构与电机干涉这类问题，减少后续打样时的结构修改次数。

另外，模型中也还原了电机表面的分模线与倒角细节，在做设备渲染或者方案展示时，不需要再额外对模型做外观处理，就能呈现出接近真实产品的效果，不会因为模型过于简化导致方案展示时显得粗糙。对于做自动化设备方案设计、小型机器人结构设计的工程师来说，这类细节完整、尺寸准确的标准动力件模型，能大幅减少建模的重复工作量，把更多精力放在核心的传动结构与功能设计上，而不是花费时间去绘制标准件的每一个细节。
