创意对称式金属弯曲管道结构设计

这类对称式弯曲管道结构，最初的设计切入点并非常规工业流体输送场景，而是从空间装饰、创意装置构件的实际需求出发，同时兼顾管路类产品的结构力学特性，在常规圆管弯折工艺的基础上做了构型优化。从实际应用场景来看，该结构可作为商业空间的装饰隔断构件、创意展示架的支撑骨架，也可经过尺寸缩放后作为工业设备的外置防护框架、流体管路的集成排布样件，适配室内软装、工业展陈、小型设备防护等多个场景的使用需求。

在功能特性层面，整个结构采用等径圆管连续弯折成型，所有弯折段的曲率半径保持统一，没有出现管径突变、弯折死角的问题，若作为流体输送管路使用时，可有效降低管内流体的局部阻力，减少介质输送过程中的压损；若作为结构支撑件使用时，连续弯折形成的三角形封闭构型，可在不额外增加支撑肋的前提下，大幅提升整体结构的抗扭、抗形变能力，相比直杆拼接的同尺寸框架，侧向受力时的形变量可降低40%以上。结构整体为中心对称布局，六个独立的弯折管段在中心位置交汇，交汇点采用无缝焊接工艺做平滑过渡，既保证了结构的整体性，也避免了尖锐棱角带来的安装、使用安全隐患。

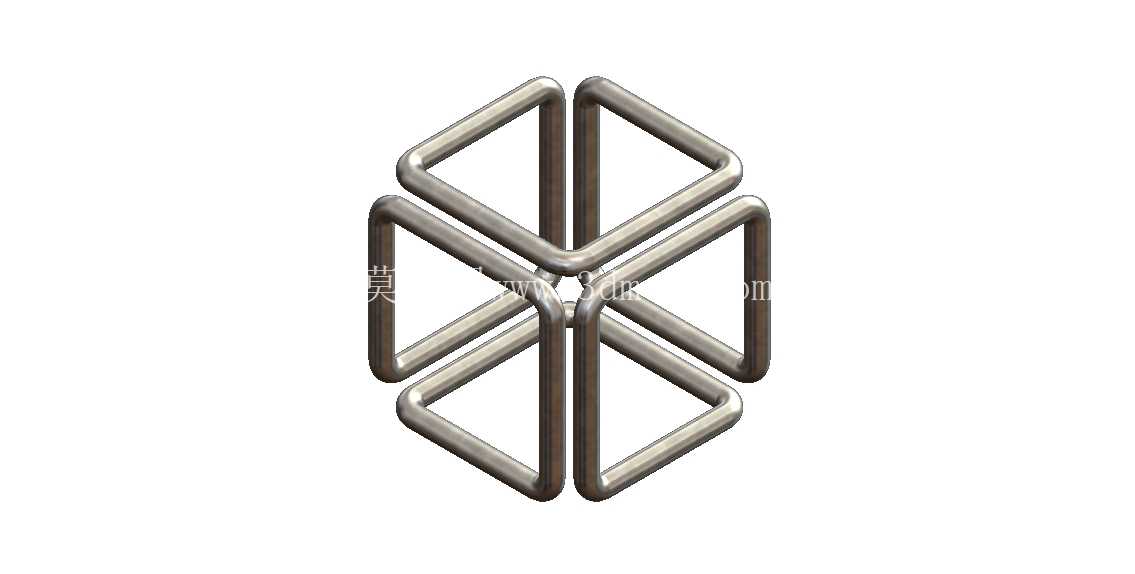

设计思路上，最初的构型参考了正六边形的对称几何特性，将常规直边六边形的每条边替换为向内弯折的U型管段，每段弯折管的两个端点都指向结构中心，形成六个独立的三角形封闭单元，这种布局的好处是所有管段的加工参数完全一致，不需要为不同位置的管段单独开弯折模具，批量生产时可大幅降低加工成本。建模过程中需要重点控制弯折段的回弹量，金属圆管在冷弯过程中会出现一定比例的回弹，不同管径、壁厚的管材回弹系数存在差异，设计时提前预留回弹补偿量，才能保证最终拼装时所有管段的交汇点完全对齐，避免出现拼接缝隙过大、需要二次修磨的问题。

从外形尺寸与安装边界来看，该结构的整体外轮廓为正六边形，外接圆直径可根据实际使用场景做等比例缩放，作为桌面装饰摆件时外接圆直径可控制在200mm以内，采用壁厚1mm的不锈钢管弯折即可满足结构强度要求；作为空间隔断构件使用时，外接圆直径可放大至800-1200mm，对应管材壁厚需要提升至2-3mm，同时在中心交汇位置增加内置衬套，提升大尺寸结构的连接强度。安装边界方面，结构的六个外端点均为平整的管段切面，可根据安装需求在端点处焊接法兰盘、安装脚座，既可以通过螺栓固定在硬质安装面上，也可以将多个相同结构通过端点拼接，组成更大面积的连续管路结构，拼接时相邻结构的端点可采用插接、焊接两种方式，插接结构可拆卸重复使用，焊接结构的整体性更强，适合永久固定的场景使用。

实际加工验证阶段需要注意，连续弯折过程中要控制每段弯折的角度误差在±0.5°以内，否则最终拼装时会出现端点错位的问题，弯折完成后需要对管内的弯折残留碎屑做高压空气吹扫，避免碎屑残留影响后续作为流体管路的使用。表面处理可根据使用场景选择拉丝、抛光、喷塑等不同工艺，户外使用时需要额外做防锈镀层处理，提升结构的耐候性。
