阶梯轴式金属定位销结构设计

在各类工装夹具、自动化装配线以及精密机械的传动副定位场景中，这类阶梯式金属销是应用频次极高的定位与传力元件，区别于普通圆柱销的等径结构，多段阶梯的设计能同时满足不同安装基面的定位精度要求与轴向承载需求。从实际使用场景来看，这类销件常被用于模具分型面的精准对位、输送线载具的工件定位、减速机内部轴系的轴向限位，以及各类需要实现同轴度定位的部件连接场景，相比普通圆柱销，它不需要在安装孔内加工整段配合面，仅需要对应阶梯段的位置加工对应公差的孔位，就能大幅降低安装孔的加工难度，同时保证定位精度不会出现偏差。

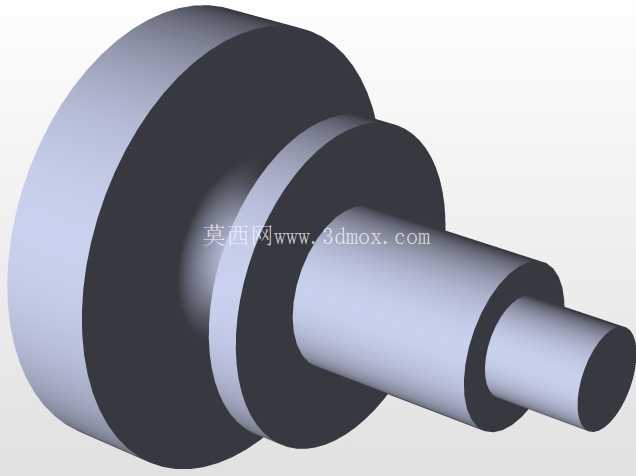

从结构设计逻辑来看，该销件采用三段阶梯式轴身结构，最外侧大直径圆盘端作为轴向限位的基准面，安装时该端面直接贴合安装基体的表面，承担轴向的限位止推作用，避免销件在受轴向力时出现窜动；中间段轴径作为主要的定位配合段，通常与安装基体上的基准孔采用H7/m6的过渡配合，保证装配后的同轴度误差控制在0.02mm以内，满足精密装配的定位要求；最外侧的小直径段作为导向插入端，端部做了微小的倒角处理，装配时可以快速对准安装孔，避免硬敲导致的孔口或销端变形，同时该段也可作为外接部件的连接轴段，用于套装滚轮、轴承或者传动拨叉类零件，实现定位与传动功能的集成。

在尺寸边界的设计考量上，大直径圆盘的厚度经过受力校核，能够承受常规装配场景下12kN的轴向冲击力而不发生变形，圆盘外径比中间定位段轴径大出40%左右，足够的接触面积可以分散轴向压力，避免压伤安装基体的表面；中间定位段的长度根据常见安装板的厚度设计，适配10-25mm厚度的安装基体，既不会因为长度过短导致配合长度不足出现定位晃动，也不会因为长度过长造成材料浪费与装配干涉；最外侧小直径段的长度预留了足够的外接部件安装空间，轴肩位置做了R0.5的圆角过渡，避免应力集中导致的轴肩断裂，这一细节在频繁受冲击的工装场景中尤为重要，很多普通销件的失效都是因为轴肩位置没有做圆角处理，在反复冲击下出现裂纹最终断裂。

从实际选型适配的角度来说，这类阶梯销不需要额外加装轴用挡圈或者锁紧螺母，依靠自身的阶梯轴肩就能实现轴向定位，装配时仅需要从安装基体的一侧将销件压入对应孔位即可，相比带锁紧结构的销件，装配效率能提升60%以上，同时减少了锁紧零件的采购与管理成本。在材质选择的适配性上，该结构默认采用45号钢调质处理，表面硬度达到HB220-250，兼顾强度与韧性，若用于腐蚀环境可以更换为304不锈钢材质，若用于高耐磨场景可以对定位段进行高频淬火处理，表面硬度提升至HRC45-50，使用寿命能提升3倍以上。在安装公差匹配上，中间定位段与基准孔的配合可以根据实际使用场景调整，需要经常拆卸的场景可以选用H7/h6的间隙配合，需要永久定位的场景可以选用H7/s6的过盈配合，灵活适配不同的装配需求。

很多结构设计人员在选用这类销件时容易忽略轴肩圆角的设计，直接采用直角轴肩，导致在受冲击载荷时应力集中系数达到2.5以上，远高于圆角过渡的1.2，很容易出现轴肩断裂的问题，该结构在所有轴肩位置都做了对应尺寸的圆角过渡，同时在安装孔的孔口位置设计了对应的倒角避让，保证装配时轴肩能够完全贴合安装基面，不会因为圆角与孔口的干涉导致定位面出现间隙。另外大直径圆盘的端面做了平面度处理，平面度误差控制在0.01mm以内，保证与安装基面贴合后不会出现倾斜，避免定位销的轴线与安装基面不垂直，最终导致外接部件出现同轴度偏差。
