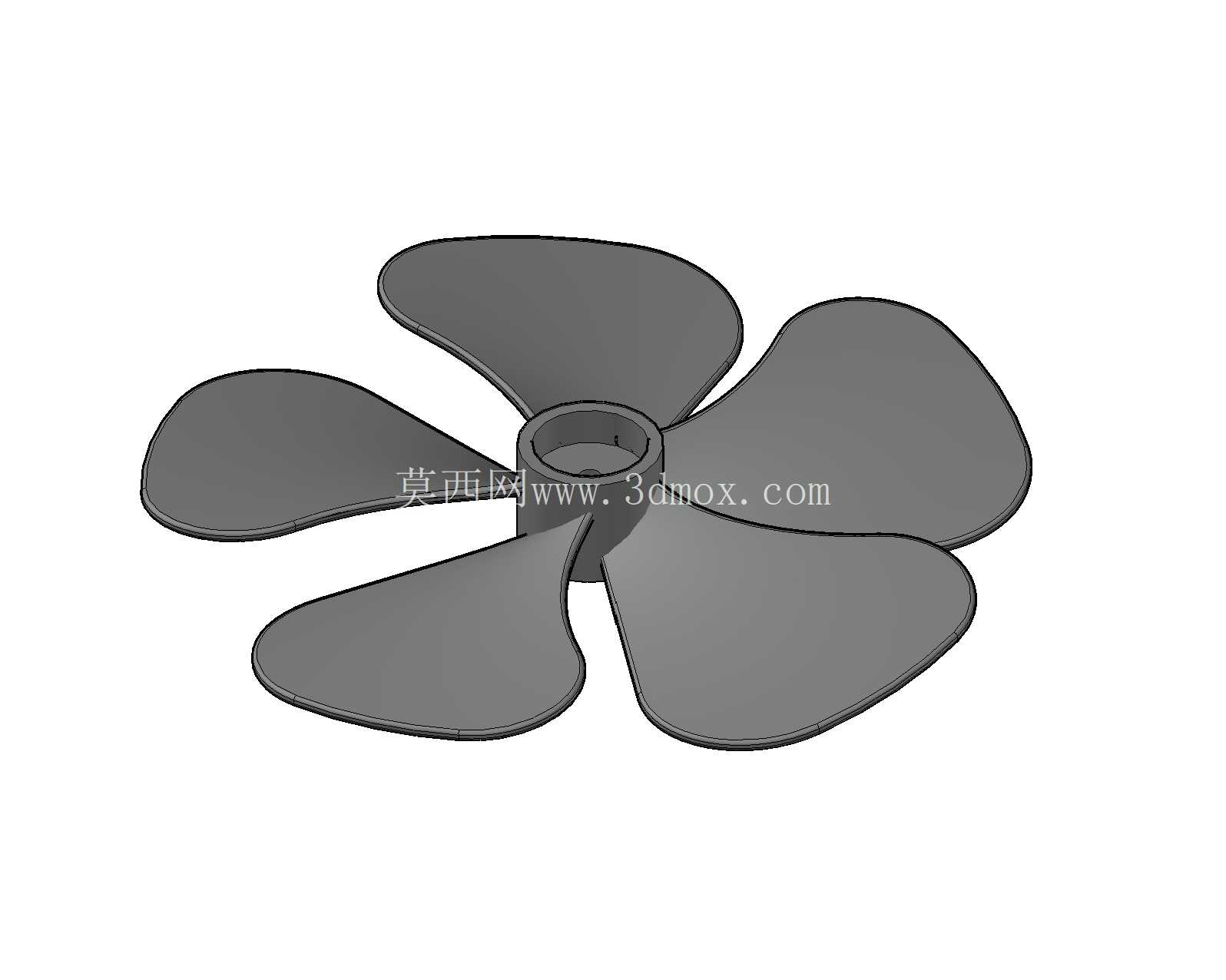

五叶轴流风扇螺旋桨结构设计方案

在通风散热、流体推进类设备的结构设计环节，叶轮部件的曲面精度直接决定整套系统的运行效率与噪音表现，这款五叶结构的螺旋桨式风扇叶轮，是针对中小功率轴流通风场景开发的核心动力部件。从实际应用场景来看，这类叶轮既可以适配桌面级散热风扇、工业机柜通风单元，也可经过动平衡调校后用作小型无人艇、气垫设备的水面推进部件，覆盖民用通风、小型动力推进两大领域的通用需求。

设计阶段首先要明确安装边界条件，叶轮中心的轮毂采用带定位台阶的通孔结构，孔径匹配常规微型驱动电机的输出轴径，轮毂端面预留的紧定螺钉平面，可保证叶轮与电机轴装配后无相对滑动，避免高速运转时出现打滑丢转的问题。轮毂与叶片的过渡区域做了大圆角平滑处理，一方面降低注塑或铸造环节的应力集中风险，减少零件成型后出现缩孔、裂纹的概率，另一方面也能削弱气流在叶根位置的涡流损耗，提升气流通过效率。

叶片的曲面设计是整个部件的核心，五片叶片沿轮毂周向均匀分布，相邻叶片夹角保持72度等距排布，这种奇数叶片的排布逻辑，能有效避免偶数叶片对称结构容易出现的共振问题，降低运转时的结构振动传递。每片叶片从叶根到叶梢采用渐变扭角设计，叶根位置安装角更大，保证足够的结构强度承接轮毂传递的扭矩，叶梢位置安装角逐步收窄，匹配圆周方向不同半径处的线速度差异，让整个叶片工作面的气流加压效率更均匀，避免叶尖位置出现气流分离导致的效率下降与紊流噪音。叶片的型面采用等厚圆弧过渡设计，前缘做了小圆角钝化处理，既减少气流切入时的摩擦阻力，也能避免尖锐边缘在装配、维护过程中造成划伤，后缘则做了轻微的削薄处理，优化气流脱离叶片时的流场状态，进一步降低气动噪音。

从尺寸边界来看，叶轮整体外径控制在适配常规120mm规格通风位的区间，轮毂直径占整体外径的四分之一左右，既保证中心安装结构有足够的强度容纳电机轴与紧定结构，也不会因为轮毂占比过大压缩有效通风面积。叶片的轴向投影宽度从叶根到叶梢逐步收窄，整体轴向厚度控制在较小范围，能适配紧凑安装空间的设备需求，不需要为叶轮预留过大的轴向装配余量。

在实际选型匹配时，需要注意这类叶轮的旋向与电机输出转向的匹配关系，左旋与右旋叶轮不能混用，否则会出现气流反向、输出效率骤降的问题。装配完成后需要做整体动平衡调校，在叶梢位置根据动平衡测试结果去除少量余量，保证叶轮在额定转速下运转时的振动值控制在标准区间内，避免振动传递到设备壳体引发共振噪音。针对不同的使用场景，叶轮可以选用不同的材质，普通通风散热场景可选用ABS或PP注塑成型，成本低、重量轻，动平衡保持性好；如果是用作推进部件或者在高温环境下使用，则可以选用尼龙加玻纤或者铝合金铸造工艺，提升结构强度与耐温性能。

设计过程中需要重点校核叶根位置的弯曲强度，当叶轮在最高额定转速下运转时，叶根位置承受的离心力与气流反作用力的合力，需要小于所选材质的许用应力值，同时要预留足够的安全系数，避免长期运转出现叶片断裂的风险。另外叶片表面的粗糙度也会影响气动效率，成型后需要保证工作面光滑无明显合模线凸起，减少气流与叶片表面的摩擦损耗。
