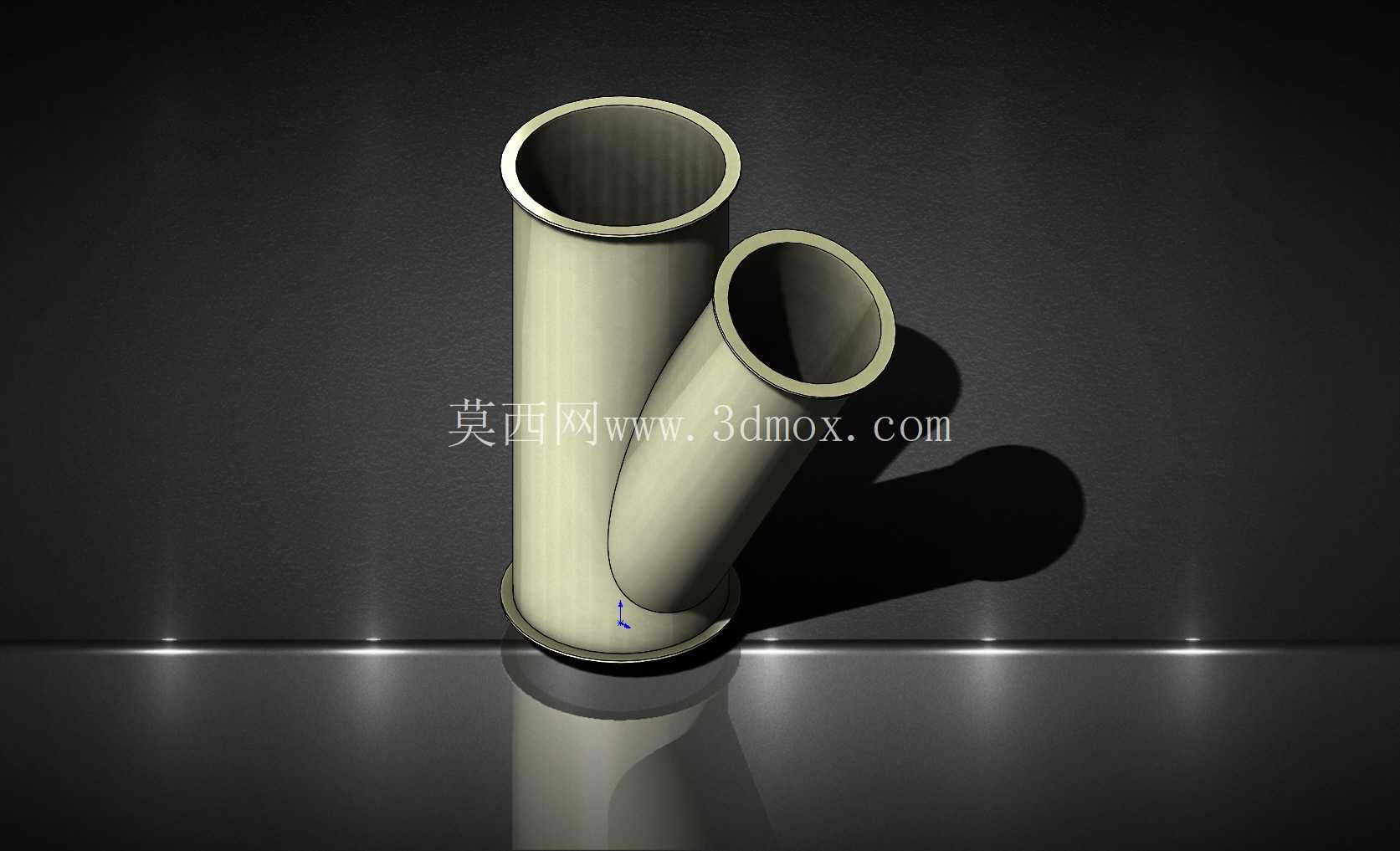

雅各布锥形斜接三通管道连接件

在粉体气力输送、工业通风除尘、散装物料转运的管路系统中，分支管路的连接可靠性、流道顺畅度直接影响整套系统的运行能耗与物料通过性，这款锥形斜接侧向三通正是针对这类场景优化设计的管路连接件。不同于普通等径正三通的直角分流结构，该构件采用主管竖直贯通、支管以固定倾斜角度从主管侧壁平滑衔接的结构，支管整体带锥度过渡，从与主管连接的根部到端部接口，管径逐步变化，能够有效降低分流处的湍流扰动，减少粉料输送过程中的堵料风险，同时降低风送系统的压损，在食品加工、粮食转运、化工粉体输送、车间除尘排风的管路布局中应用广泛。

从结构设计逻辑来看，该构件的主管上下两端均设置带翻边的标准接口，可直接匹配同规格的雅各布管路快装卡箍，无需额外焊接法兰，安装时仅需对齐接口卡入密封胶条后锁紧卡箍即可完成装配，大幅缩短现场管路施工的周期。支管与主管的衔接位置做了平滑的圆弧过渡处理，没有直角突变的结构，一方面可以避免粉料在转角处堆积残留，降低物料交叉污染的风险，适配食品、医药级别的物料输送要求；另一方面可以减少气流在分流位置的涡流噪声，改善车间作业的声环境。支管的倾斜角度经过流场仿真优化，既能够保证分支管路的物料顺畅汇入或流出主管，又能控制整个构件的整体外轮廓尺寸，避免在紧凑的管路布局中与周边管线、设备支架产生干涉。

从安装边界来看，主管保持竖直走向时，支管的倾斜伸出方向可根据现场布局绕主管轴线旋转调整，适配不同方向的分支管路走向，无需额外定制特殊角度的连接件，减少管路设计中的非标件数量。构件整体的壁厚均匀，两端接口的同轴度、端面平面度均满足快装管路的公差要求，安装后密封面贴合紧密，在负压除尘、低压稀相气力输送的工况下不会出现漏风、漏料的问题。支管端部同样采用同系列标准快装接口，可直接对接同规格的直管、弯头或变径件，整个管路系统的零部件通用化程度高，后期维护更换时无需重新测绘匹配，直接选用标准规格备件即可快速完成抢修。

在实际选型应用中，这类锥形斜三通常被用在除尘系统的支管与主吸尘管路的衔接位置，相比普通正三通，其锥形过渡结构可以让支管路的气流更顺畅地汇入主气流，避免支管口处因为气流对冲造成的吸力损失，保证各个吸尘点位的吸尘风速满足设计要求。在粉体输送场景中，平滑的流道可以减少物料对管壁的冲刷磨损，延长管路构件的使用寿命，尤其是在输送小麦、塑料粒子、粉状化工原料这类磨琢性不强的散装物料时，该结构的三通比普通焊接三通的使用寿命高出30%以上，同时不会出现焊缝处积料的问题，减少物料残留导致的变质、交叉污染风险。设计建模过程中，需要重点控制主管与支管衔接处的曲面顺滑度，保证曲面G1连续，避免出现局部凸起或凹陷，同时要严格校核两端接口的尺寸公差，保证与标准卡箍、密封件的匹配度，接口处的翻边尺寸要符合快装管路的标准要求，确保安装时卡箍能够完全卡入翻边位置，锁紧后密封均匀受力，不会出现局部密封不严的情况。
