多通路集成式法兰连接管路接头

在流体输送系统的管路布设场景中，尤其是需要在有限安装空间内完成多方向管路分流、汇流的工况下，这类多通路集成的法兰连接结构是管路布局中十分常用的连接件。不同于普通的直通法兰或者单一弯通接头，该结构将三个不同走向的管路接口集成在同一个主体结构上，省去了多个接头拼接带来的密封冗余点，也大幅压缩了管路节点的占用空间，在小型液压站管路排布、化工实验台流体回路、小型换热设备的管路接驳场景中，这类集成接头能有效减少管路装配的累计误差，降低多接头拼接带来的泄漏风险。

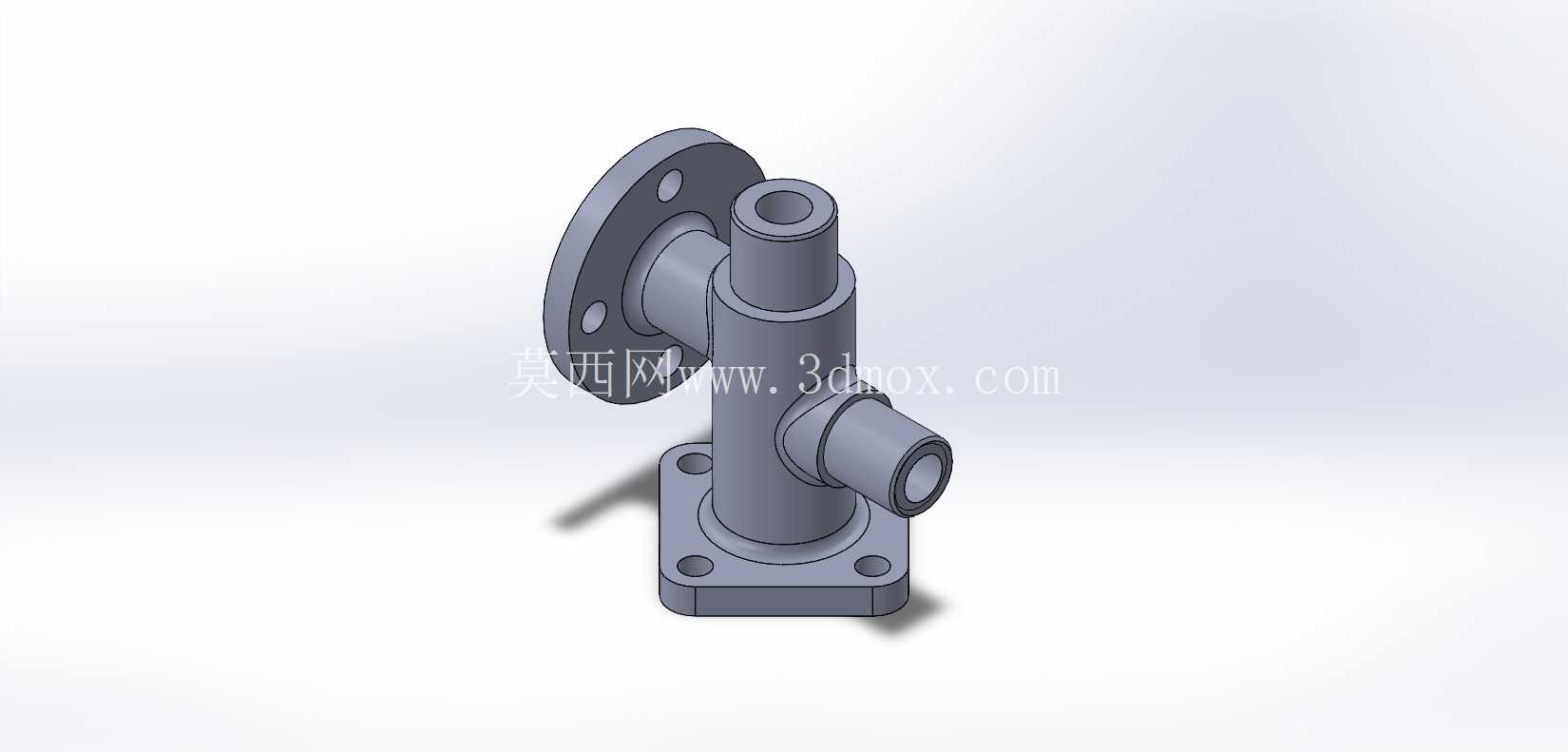

从结构设计逻辑来看，该接头主体采用一体化成型的结构思路，三个接口分别对应不同的安装固定形式：其中一个接口搭配圆形平焊法兰结构，法兰盘上预留了均匀分布的螺栓过孔，用于和带对应法兰的设备端或者主管道端做刚性密封连接，法兰端面预留了密封垫片的安装位，可适配常规的橡胶石棉垫、金属缠绕垫等通用密封件，满足不同压力等级的管路密封需求；第二个接口设置在主体下方，采用方形法兰安装座，四个角位预留安装孔，适合直接固定在设备面板、安装基板上，作为整个接头的承载固定端，抵消管路流体冲击带来的振动载荷，避免接头长期受交变应力出现焊缝开裂或者密封失效的问题；第三个接口为侧向伸出的快插式对接端，可直接和同管径的硬管、软管做插接配合，适合外接支路管路，完成流体的分流引出。

在实际安装边界的考量上，设计时需要重点关注三个接口的相对位置尺寸：下方方形安装座的中心到侧方接口的中心距、上方圆形法兰的端面到方形安装座底面的垂直高度、侧方接口的伸出长度，这些尺寸直接决定了该接头能否适配现有安装空间，避免和周边的管路、结构件出现干涉。主体的流道设计采用圆弧过渡结构，没有直角急转弯的流道结构，能有效降低流体在接头内部的压损，减少流体冲刷带来的局部紊流，也能避免流体中的杂质在流道拐角处沉积堵塞，对于输送带有微小固体颗粒的流体工况，这种圆弧过渡流道的适用性更强。

从结构强度设计角度，主体的壁厚根据不同接口的承压需求做了差异化设计：法兰连接端因为要承受螺栓预紧力和管路的轴向拉压载荷，壁厚做了局部加厚处理，法兰和主体衔接的位置做了圆角过渡，避免应力集中导致的结构断裂；侧方的支路接口因为管径相对较小，承受的载荷更低，壁厚在满足承压要求的前提下做了适当减薄，控制整体的零件重量。安装时需要注意，下方方形法兰座的固定螺栓需要采用对角预紧的方式锁紧，避免安装面受力不均导致接头主体出现倾斜，进而影响上方圆形法兰和侧方接口的对接同轴度；上方圆形法兰和对接件连接时，密封垫片需要居中放置，螺栓同样采用对角分步预紧的方式，保证法兰端面受力均匀，避免局部密封压合不足出现泄漏。

这类集成式接头在实际应用中，相比采用多个弯头、三通、法兰拼接的管路方案，零件数量更少，装配工序更简单，整体的结构刚性也更好，在有振动的工况下，不会出现多个接头拼接处因为振动导致的螺栓松动问题。设计建模过程中，需要重点校验三个接口的形位公差：上方圆形法兰的端面和下方方形安装座的安装面的平行度、侧方接口的轴线和主体垂直轴线的垂直度，这些形位公差如果控制不到位，安装时会出现对接别劲的问题，长期使用会产生额外的装配应力，影响接头的使用寿命。流道的内壁粗糙度也需要根据输送介质的特性做对应要求，输送洁净流体时需要做内壁抛光处理，减少介质残留；输送普通工业流体时，只要满足常规的铸造或者机加工粗糙度要求即可，平衡加工成本和使用需求。
