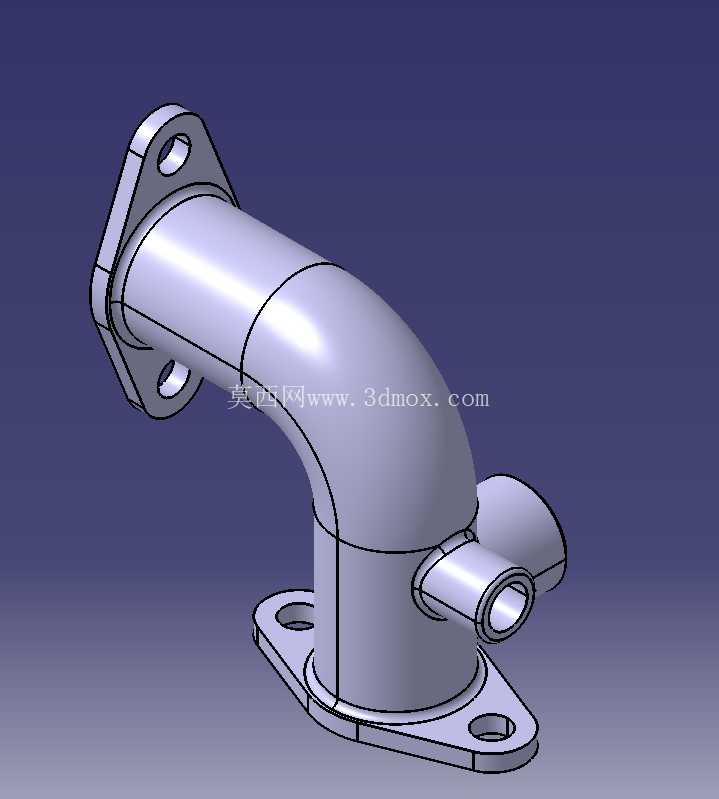

双法兰侧通90度管路弯头结构

　　这类带侧通接口的双法兰90度弯头，常出现在车用冷却循环系统、小型液压站回路、紧凑型气动控制单元的管路布局中，尤其是在安装空间局促、需要同时完成管路转向和支路分流的场景下，相比普通90度弯头搭配三通的组合，能减少两个连接密封面，降低管路泄漏风险，同时压缩整体安装占用空间。从结构设计逻辑来看，两端的法兰安装面均做了贴合密封的平面加工，法兰上的安装孔位采用对称布局，适配对应规格的螺栓紧固，安装时无需刻意调整周向角度即可对准孔位，降低现场装配的对位难度。弯头主体的弯曲段采用大曲率半径过渡，避免流体在转向处形成过大的局部阻力，减少介质输送过程中的压损，同时也能降低含杂质流体在弯角处的淤积概率，提升管路长期运行的稳定性。

　　侧部引出的小直径接口，主要用于接装压力检测元件、排气阀或者支路引流管，在很多闭式循环管路中，这个接口可以直接安装温度或压力传感器，无需额外在主管道上开孔焊接，减少现场加工工序，也避免了现场焊接带来的管路变形、焊渣残留等问题。从安装边界来看，两端法兰的端面间距经过匹配设计，适配常见的紧凑型管路安装间距，法兰盘的外轮廓尺寸控制在合理范围，不会因为法兰尺寸过大导致相邻管路部件出现安装干涉；侧部接口的伸出长度经过校核，接装标准规格的管接头或者传感器后，不会和弯头主体、相邻安装面产生磕碰，接口的轴线与弯头两端法兰的端面保持平行，方便现场人员操作扳手完成接头紧固。

　　建模过程中，弯头主体的壁厚按照常规承压管路的标准做了等壁厚处理，弯曲段的壁厚没有因为成型工艺出现局部过薄的设计缺陷，法兰与弯头主体的衔接处做了圆弧过渡，避免应力集中，在管路承受压力波动或者轻微振动时，衔接位置不会因为应力集中出现开裂问题。两端法兰的密封面预留了标准密封垫片的安装位置，安装时放置对应规格的密封垫即可完成端面密封，无需额外加工密封槽，适配常用的平垫片密封形式，降低配件采购难度。在实际选型应用中，这类弯头可以直接替换原有空间不足位置的普通弯头加三通组合，不需要大幅改动原有管路的固定支架位置，因为整体长度和普通90度弯头的安装长度基本保持一致，仅在侧部增加了支路接口，改造替换的适配性很强。

　　对于做管路布局设计的工程师来说，这个结构的三维模型可以直接导入装配体中做干涉检查，提前验证安装空间是否足够，侧部接口接装元件后是否会和周边的设备外壳、其他管路部件产生碰撞，减少现场安装时才发现干涉问题的返工概率。模型的结构细节还原了实际加工的工艺特征，比如法兰安装孔的倒角、主体与法兰衔接的圆角、侧接口的端部倒角，这些细节在做工程图导出或者装配仿真时，能更贴近真实零件的状态，避免因为模型缺少工艺特征导致的仿真误差或者工程图标注错误。在流体输送场景中，这种一体化的弯头结构比分体组装的接头组件流道更顺畅，内壁没有多余的衔接台阶，能减少流体在管路内的湍流产生，降低管路运行时的振动和噪音，尤其适用于对管路振动有要求的精密设备周边管路布局。
