带法兰连接结构的90度弯管式肘节

这类带双法兰结构的弯肘，在工业管路系统里承担着管路转向衔接的核心作用，常见于港口流体输送管网、厂区工艺管线、市政给排水系统等需要改变管路走向的场景，相比焊接式弯头，法兰连接的结构形式能大幅降低后期管路检修、部件更换的施工难度，无需对管线进行大面积切割动火作业，仅需拆卸法兰连接螺栓即可完成局部构件的替换，适配多类需要定期维护的管路布设场景。

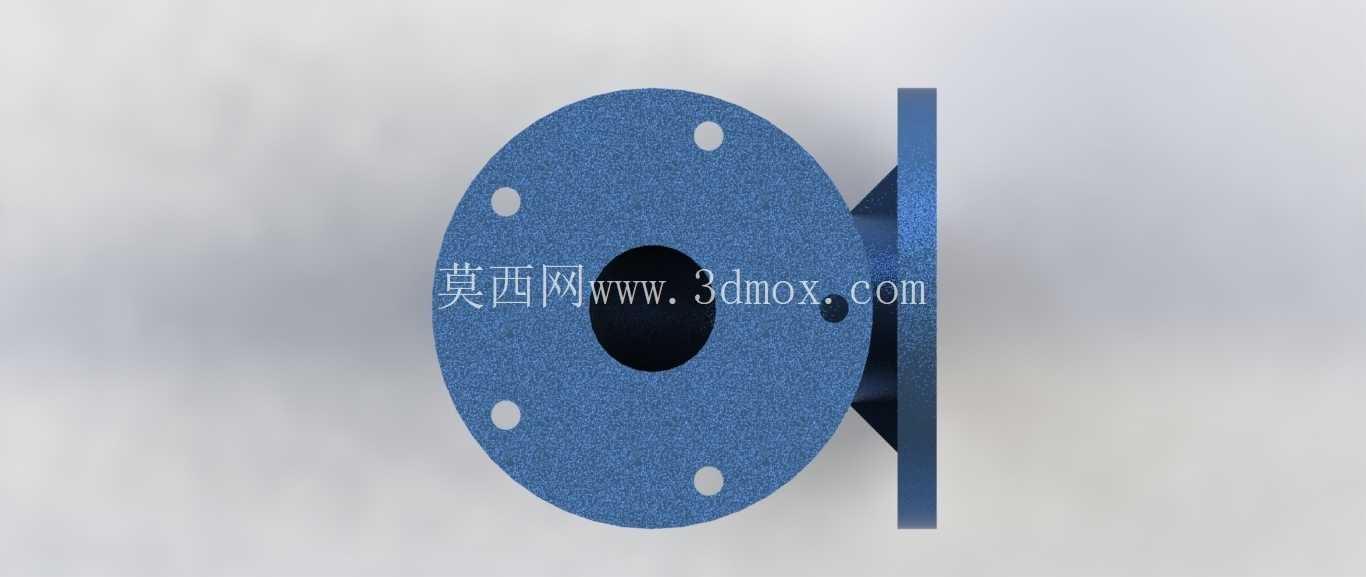

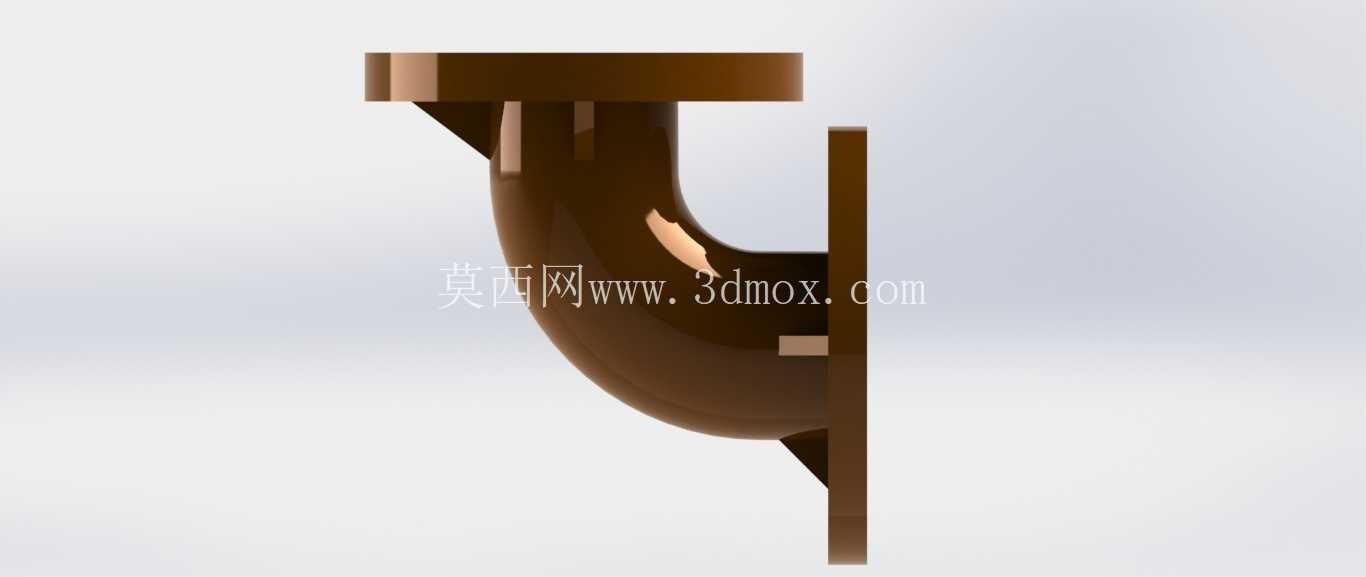

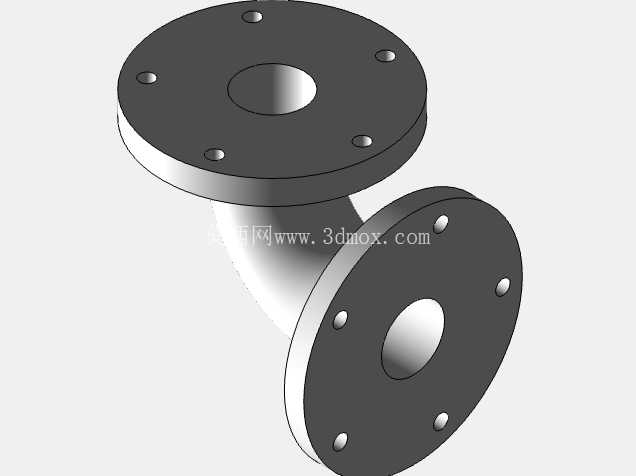

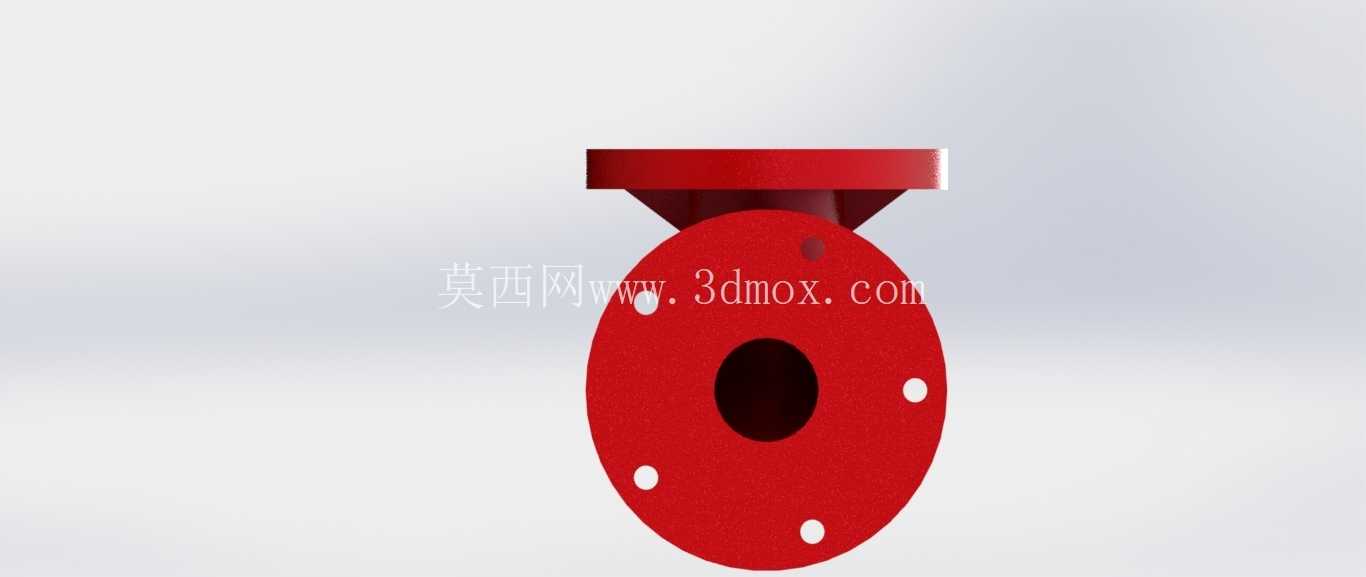

从结构设计逻辑来看，该构件采用90度弧形弯管作为主体流道，两端集成标准圆形法兰盘，法兰盘上均匀布设螺栓过孔，安装时可与同规格的管路法兰、设备接口法兰直接对接，通过螺栓预紧力配合密封垫片实现管路的密封连接，避免输送介质出现泄漏问题。弯管段的曲率半径经过合理校核，既不会因为曲率过小造成管路介质流动阻力陡增，也不会因为曲率过大占用过多安装空间，能在有限的布设空间内完成管路90度转向的衔接需求。

在实际安装边界的适配性上，两端法兰的端面保持严格的垂直角度公差，避免安装后出现管路错位、密封面贴合不严的问题，法兰盘上的螺栓孔采用跨中布设方式，能适配多数常规工业管路的法兰安装标准，无需额外加工转接构件即可完成对接。构件整体的壁厚设计兼顾了结构强度与流道通径需求，弯管段与两端法兰的衔接位置做了圆弧过渡处理，避免应力集中造成的结构疲劳损坏，在长期承受管路内压、介质冲刷的工况下能保持稳定的结构性能。

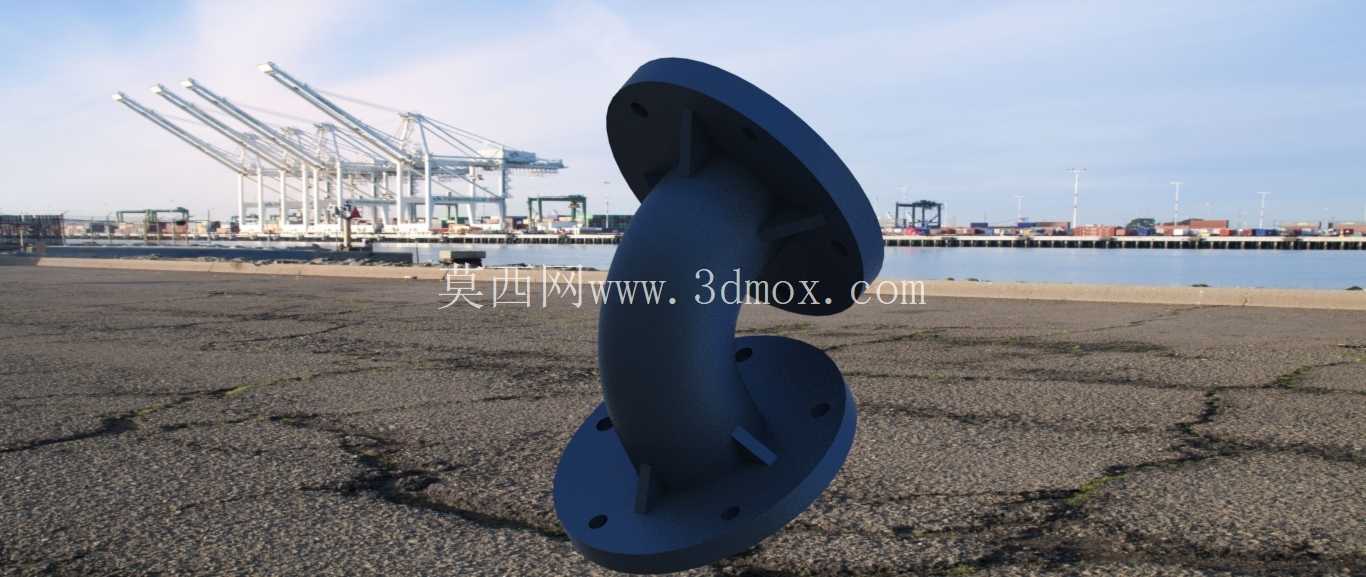

从功能特性层面来说，该类肘节构件可适配多种介质的输送场景，包括清水、工业循环水、低压气体、无强腐蚀性的工业流体等，法兰连接的形式也让它能灵活适配不同材质的管路系统，不管是金属管路还是复合管路，只要匹配对应规格的法兰接口即可完成组装。在港口区域的流体输送管网里，这类构件常被用于岸边输送管线的转向衔接，配合岸边的起重输送设备完成管线的布设，能适应户外露天的安装工况，结构本身的刚性足以承受管路自身重量、介质重量带来的载荷，不会出现长期使用后的形变问题。

设计过程中需要重点考量弯管段的流体阻力特性，内壁保持光滑过渡，避免出现凸起、凹陷等结构缺陷造成介质流动时的紊流问题，减少管路输送过程中的压力损失。同时法兰密封面的平面度需要控制在合理公差范围内，保证密封垫片能均匀受压，实现可靠的密封效果。螺栓孔的位置度公差也需要严格控制，避免现场安装时出现螺栓无法穿入、法兰错位的问题，降低现场施工的调整难度。

在实际选型应用中，这类弯肘构件需要匹配对应管路的公称通径、公称压力参数，两端法兰的连接尺寸要和对接的管路接口保持一致，安装时按照对角顺序拧紧法兰螺栓，保证密封面受力均匀，避免局部受力过大造成法兰变形或者密封失效。对于存在轻微震动的管路场景，该结构的刚性连接形式也能保持管路的整体稳定性，不会因为长期震动出现连接松动的问题，相比螺纹连接的弯头，法兰连接的结构在大管径管路场景下的可靠性优势更为明显，能适配更大通径的管路转向需求。
