内燃机活塞连杆总成结构设计

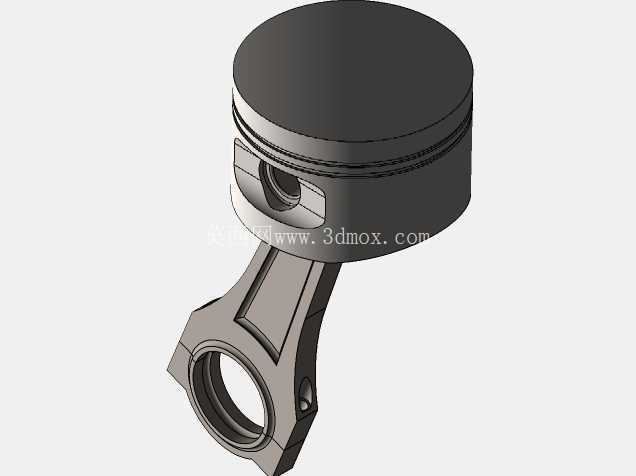

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，建模过程中完整还原了活塞、活塞环、活塞销、连杆体、连杆盖、连杆螺栓以及轴瓦等全部装配零件，各部件之间的配合关系、装配间隙与定位结构都按照实际发动机的装配逻辑搭建，没有省略任何关键配合特征，对于刚接触动力机械结构设计的从业者来说，可以直接通过装配体拆解理解整套组件的运动传递逻辑。

　　从实际工况来看，这套组件承担着将燃烧室燃气爆发压力转化为曲轴旋转扭矩的核心作用，活塞头部直接接触高温高压燃气，顶面承接燃烧做功的冲击力，通过活塞销把作用力传递给连杆小头，连杆大头绕曲轴曲柄销做回转运动，把活塞的往复直线运动转化为曲轴的旋转输出。在整机布置中，活塞在气缸套内做高速往复运动，外圆柱面与缸壁之间保留微米级的配合间隙，外周加工的多道环槽分别安装气环与油环：气环负责密封燃烧室，阻止高温燃气窜入曲轴箱，油环则在活塞下行时刮除缸壁多余润滑油，避免机油进入燃烧室参与燃烧。

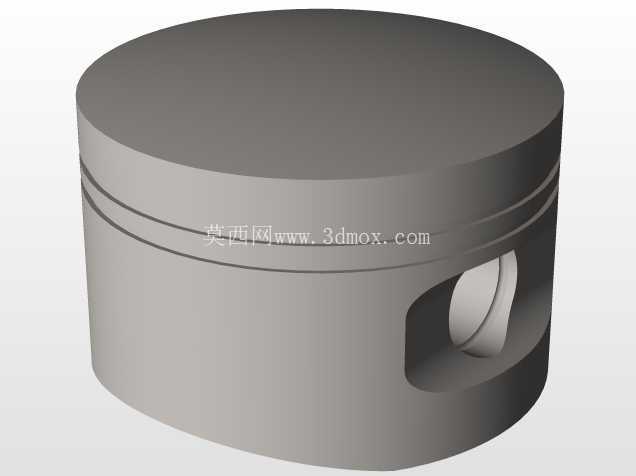

　　结构设计上，活塞头部采用厚壁顶面来承受燃气冲击，环槽区域的壁厚兼顾散热与刚度，裙部设计为适配工作热膨胀的型面，工作状态下受热膨胀后可以维持与缸壁的均匀贴合，避免冷态间隙过大产生敲缸，也防止热态间隙过小出现拉缸抱死。活塞销采用全浮式装配逻辑，销座孔与活塞销、连杆小头孔与活塞销之间都留有合理配合间隙，工作时活塞销可以在两处孔内缓慢转动，让磨损均匀分布，两端通过卡环限制轴向窜动，避免销端刮蹭气缸内壁。

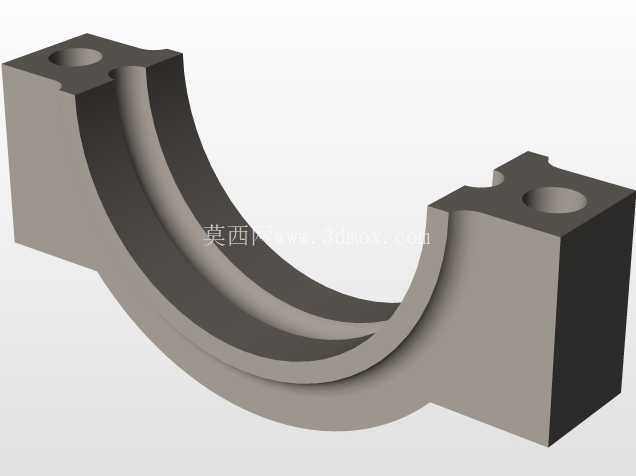

　　连杆部分采用分体式大头结构，连杆体与连杆盖通过两根高强度螺栓锁紧，结合面采用定位结构保证装配时的周向与径向位置精度，大头孔内安装上下两片轴瓦，轴瓦表面的减磨合金层可以降低曲轴曲柄销的转动摩擦，同时承受做功行程的交变冲击载荷。杆身采用工字形截面，在相同截面积下获得更高的抗弯与抗扭刚度，同时尽可能降低往复运动质量，减小高速运转时的惯性力。连杆小头压入衬套，为活塞销提供耐磨的转动支撑，小头部位开设的油孔可以引出曲轴箱压力润滑油，对活塞销配合面进行持续润滑。

　　安装边界方面，活塞的外径直接匹配对应排量发动机的气缸内径，活塞在上止点、下止点之间的行程由曲轴曲柄半径决定，连杆大头的孔径需要与所选曲轴的曲柄销直径完全适配，连杆的中心距直接影响整机的压缩比与活塞运动轨迹，装配时连杆大头的侧向宽度需要预留曲轴曲柄臂之间的安装间隙，活塞顶部的燃烧室凹坑形状需要与气缸盖的燃烧室造型匹配，避免活塞在上止点附近与气门发生运动干涉。整套模型的所有零件装配关系完整，既可以用于内燃机原理教学演示，也可以作为小型动力设备开发时曲柄连杆机构选型、结构校核的参考参照，帮助设计人员快速理清往复运动组件的尺寸链与配合要求。
