直角转向双通金属管路连接构件

在流体输送系统的布局搭建中，管路转向是无法避开的结构需求，这款直角转向的双通金属管路构件，正是为解决狭小空间内管路90度转向布设而设计的基础配件。日常做设备管路排布时，经常会遇到安装空间受限、管路需要沿两个垂直方向延伸的场景，比如小型液压站的阀组外接管路、车间压缩空气支路的墙角转向、小型冷却系统的循环管路布设，这类场景下如果采用大曲率弯管，会占用过多安装空间，导致周边其他元器件布局受限，而这种直角转接的构件，能在极小的空间边界内完成管路方向切换，把管路布设的空间占用压缩到最低。

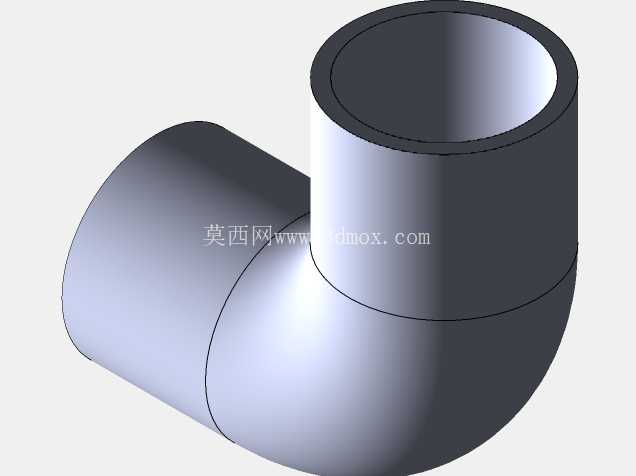

从结构设计来看，这款构件采用一体成型的直角转接结构，两端分别对接同规格的直型金属圆管，接口处做了适配的承插结构，安装时可以直接将直管插入接口段，配合焊接或者卡套压接的方式完成密封固定，相比传统的拼接式弯头，减少了额外的转接密封点，能有效降低管路系统的泄漏风险。构件的主体壁厚经过针对性核算，在常规中低压流体输送工况下，既能承受管路内部的流体压力，也能抵消管路安装时产生的装配应力，避免长期使用过程中出现焊缝开裂或者管体变形的问题。

实际选型应用时，需要重点关注几个安装边界参数：首先是两端接口的内径尺寸，必须和对接的直管路外径完全匹配，否则会出现装配间隙过大导致的密封失效问题；其次是直角段的转弯半径，这款构件采用极小的转弯半径设计，安装时要确认转向位置的预留空间足够，避免构件本体和周边的设备机架、其他管路发生干涉；另外还要考虑管路内部输送介质的特性，如果是输送有腐蚀性的流体，需要对应选择匹配的材质版本，常规工况下采用普通碳钢材质即可满足强度和成本要求，有腐蚀介质的场景则要更换为不锈钢或者相应的防腐材质版本。

在管路系统的整体布局中，这类转向构件看似是不起眼的基础配件，但实际对整个系统的安装效率和运行可靠性影响很大。做三维建模时，需要重点还原接口处的配合公差，承插段的深度要符合行业通用的管路安装规范，保证现场装配时不需要二次修配就能完成对接；直角拐角处的内壁要做圆弧过渡处理，避免直角锐边导致流体输送时产生过大的局部阻力，减少管路系统的压力损失，同时也能避免介质中的杂质在拐角处沉积堵塞管路。另外，构件的外表面没有多余的凸起结构，安装完成后可以紧贴墙面或者设备机架安装，进一步压缩管路系统的整体占用空间，适合在空间紧凑的小型设备内部管路布设中使用。

很多刚入行的结构设计人员在做管路布局时，容易忽略这类转接构件的安装空间预留，往往只画了直管路的走向，到现场装配时才发现转向位置没有预留弯头的安装空间，导致需要重新切割管路调整走向，既耽误安装进度也容易影响管路的密封可靠性。在三维建模阶段就把这类转向构件的完整外形尺寸纳入装配体，提前核对安装边界，能有效避免这类现场装配问题。这款构件的结构非常简洁，没有多余的功能结构，核心作用就是完成管路的90度转向连接，设计时没有冗余的结构，在保证结构强度的前提下尽可能压缩了整体外形尺寸，适配绝大多数中低压管路系统的转向安装需求，不管是工业设备的内部管路，还是车间的公用工程管路布设，都能找到对应的应用场景。
