管材缩径扩径一体加工设备结构设计

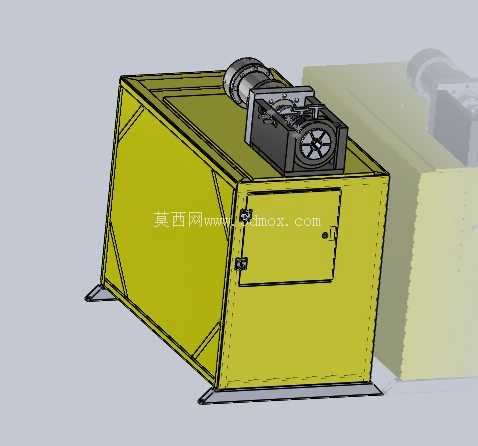

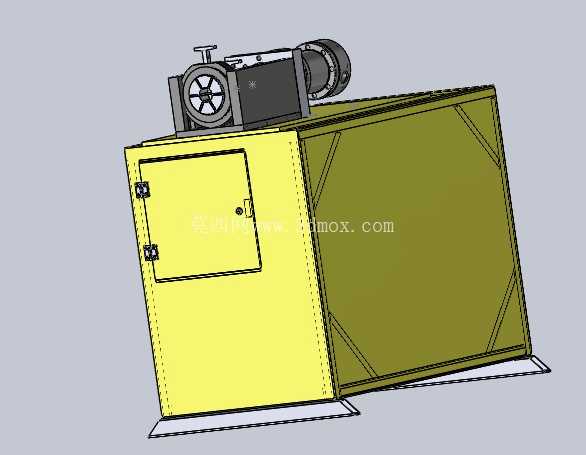

　　这款管端成型加工设备，主要面向金属管材二次加工的生产场景，在暖通管路、汽车油路、钢结构连接、卫浴管件加工等领域都有广泛应用，核心解决不同管径管材对接时的管端尺寸适配问题，无需更换整套管材即可实现异径管路的密封连接，大幅降低管路布设的物料成本与加工周期。设备整体采用落地式安装结构，底部设置带安装孔的折弯支撑脚，可直接通过膨胀螺栓固定在混凝土地面或钢制工作平台上，机架主体采用加厚钢板折弯焊接成型，外部覆盖可拆卸式钣金护板，左侧设置带快开把手的电气检修门，日常维护时无需拆解整体护罩即可完成内部线路、阀组的检修作业，护板表面采用喷塑处理，兼顾车间环境下的防锈耐刮需求。设备顶部集成了两套独立的动力执行单元，一侧为带手轮调节的进给机构，可根据管材加工深度手动调整进给行程，适配不同长度的管端加工需求，手轮旁设置刻度标识，调整时可直接读取进给量，减少试切调试的材料损耗；另一侧为驱动动力单元，为管端加工提供旋转或冲压动力输出，两套单元的安装座均采用螺栓固定在机架顶部的加工平台上，后期可根据加工管径范围更换不同规格的夹模与成型头，拓展设备的加工适配范围。

　　从结构设计逻辑来看，这款设备将动力单元、控制组件、液压或气动阀组全部集成在封闭机架内部，既避免车间内的金属切屑、切削液飞溅进入核心部件造成磨损，也能降低加工过程中的动力噪音向外传递，机架内部预留了足够的走线与管路排布空间，电气线路与流体管路分开布设，减少线路干扰与管路磨损的风险。设备的操作区域设置在机架正面靠近加工头的位置，操作人员可站在设备前方完成管材上料、定位、加工、下料的全流程动作，加工头的安装高度匹配成年操作人员的站立作业高度，无需过度弯腰或抬臂即可完成上料操作，降低长时间作业的疲劳感。

　　在安装边界方面，设备整体占地尺寸适配中小型机加工车间的工位布设需求，左右两侧预留不小于六十厘米的操作与维护空间即可满足日常使用需求，背部预留二十厘米的散热间隙即可保证内部动力单元的通风散热，无需额外搭建独立的设备基础，普通硬化车间地面即可满足安装承重要求。设备的成型工装采用快换式结构设计，更换不同规格的成型模具时，仅需松开模具固定螺栓即可完成拆装，无需重新校准动力轴的同轴度，适配小批量多规格的管材加工订单需求，夹模部分采用对开式结构，夹紧力可根据管材壁厚调整，避免薄壁管材夹紧变形的问题，同时保证加工过程中管材不会出现轴向窜动，保障管端加工的尺寸精度。

　　从实际加工场景来看，这款设备可完成管材端部的缩径、扩径两类核心加工工序，加工后的管端尺寸公差可控制在机械管路连接的要求范围内，加工面无明显毛刺与变形，无需额外进行端面修磨即可直接用于管路装配，相比传统的车床车削管端、加热锻打成型等加工方式，加工效率提升数倍，且对操作人员的技能要求更低，普通车间工人经过简单培训即可独立操作。机架的焊接结构经过时效处理，消除焊接内应力，长期承受动力单元的往复冲击载荷也不会出现机架变形的问题，保证加工头的进给精度长期稳定，护板的拼接缝隙处设置密封胶条，可阻挡车间内的粉尘进入机架内部，延长内部电气元件与动力部件的使用寿命。
