小型直钻机用六孔博林角钻孔头结构

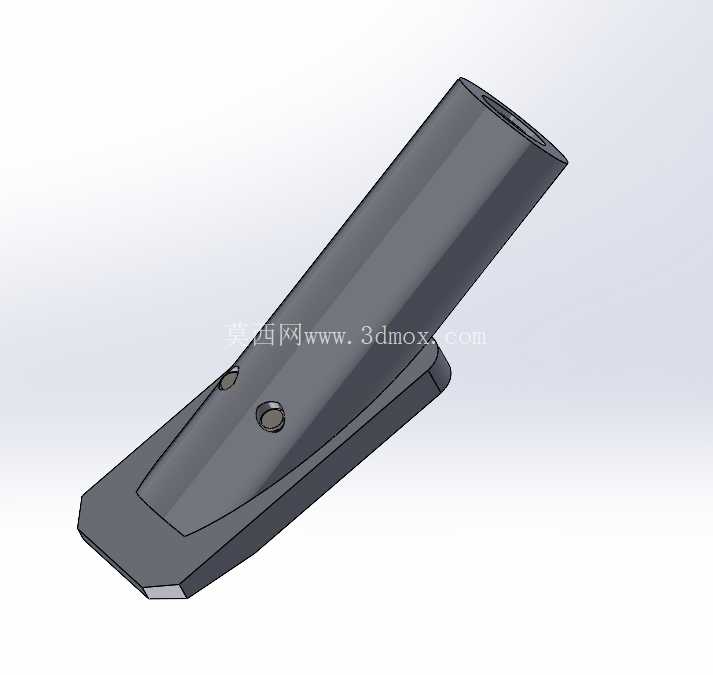

　　在小型直钻机的孔加工工序场景里，这类博林角结构的钻孔头属于直接参与切削作业的核心执行部件，主要适配小规格工件的多孔同步钻削需求，常见于小型五金件、薄型结构件的端面孔系加工环节，能在一次进给行程内完成六个同规格孔位的钻削作业，相比单孔逐次加工的方式，可大幅缩减孔位对位辅助时间，同时保证同组孔位之间的位置度公差稳定在工艺要求范围内。从结构设计逻辑来看，该钻孔头采用了斜置柄部与矩形安装座结合的构型，柄部为圆柱直柄形态，表面做了高光洁度处理，用于和直钻机的输出主轴连接，配合主轴的锁紧机构实现扭矩传递，安装时柄部插入主轴锥孔或直孔装夹位后，依靠侧壁的摩擦力与端面的定位贴合传递旋转动力，柄部的长度经过匹配计算，既保证装夹时的接触长度足够传递额定钻削扭矩，又不会因为过长导致主轴悬伸量超标引发加工振颤。

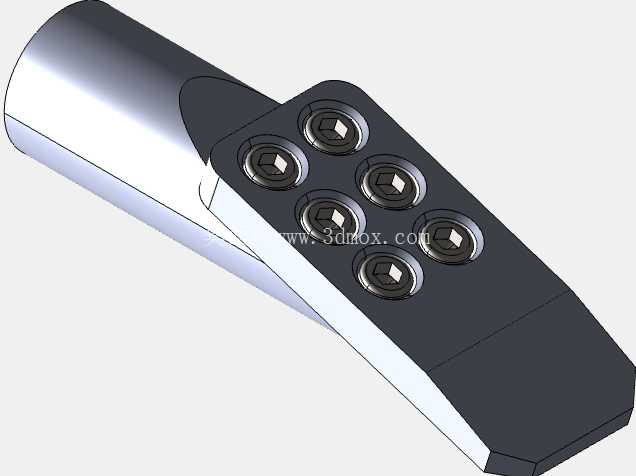

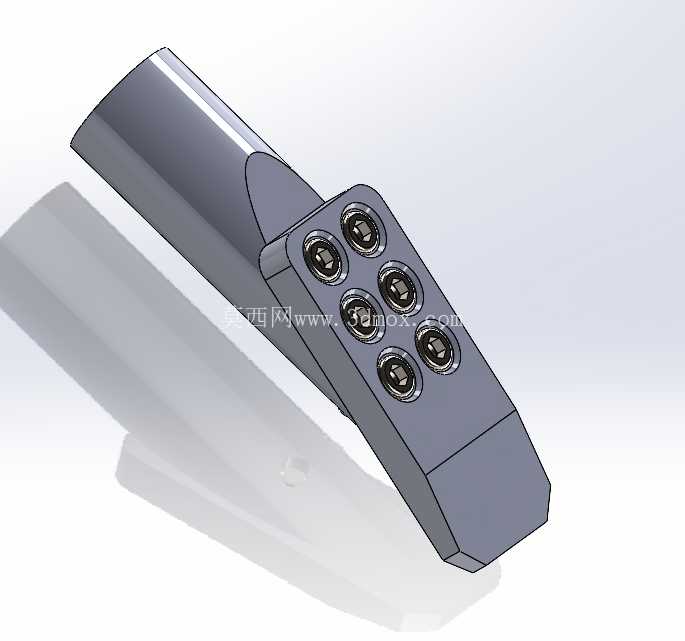

　　前端的安装座为近似矩形的块状结构，六个钻套安装孔呈两列三排的对称布局排布在安装座端面，每个安装孔内都配置了标准钻套，钻套采用过盈配合的方式压入安装座孔内，用于引导钻头进给，避免钻头在钻削过程中出现偏摆，保证孔的直线度与孔径精度，钻套的内孔尺寸可根据实际加工的钻头直径进行选配更换，适配不同直径的小孔加工需求。安装座与柄部之间采用了平滑过渡的连接结构，过渡区域做了圆弧倒角处理，避免应力集中，在长时间承受钻削轴向力与旋转扭矩的工况下，减少连接部位的断裂风险。

　　从安装边界尺寸来看，该钻孔头的整体径向尺寸控制在小型直钻机的主轴安装允许范围内，安装座的端面宽度与长度刚好适配六孔排布的最小空间需求，不会因为体积过大干涉工件的装夹空间，柄部的直径匹配常规小型直钻机的主轴装夹孔径，不需要额外加装转换套即可完成安装，降低了配套使用的成本。在实际使用过程中，该钻孔头除了适配钻床的水平直钻工位，也可安装在镗头的输出端完成多孔的镗削前置工序，或是用于小型专机的钻削工位，针对厚度不大的板材、型材类工件完成孔系加工。设计时充分考虑了排屑空间的预留，六个钻套孔之间的间距经过合理排布，既保证孔位间距符合常见工件的孔位设计要求，又给钻削过程中的切屑留出了排出通道，避免切屑堆积在安装座端面刮伤工件已加工表面。

　　同时，安装座的边角做了小倒角处理，不仅减少了安装过程中磕碰划伤操作人员的风险，也避免了尖锐边角在高速旋转时产生的风阻与噪音。整个部件的材质选用常规合金结构钢制作，经过调质处理后具备足够的强度与韧性，能够承受常规钻削工况下的冲击载荷，钻套部分则采用更高硬度的合金工具钢制作，表面淬火后具备良好的耐磨性，延长钻套的更换周期，减少日常维护的频次。在钻削作业时，主轴带动整个钻孔头旋转，六个钻头同步进给，每个钻头承受的钻削轴向力均匀传递到安装座上，再通过柄部传递到主轴轴承，对称的孔位布局使得整个部件旋转时的动平衡性能良好，高速旋转时不会产生过大的离心振动，有助于提升加工孔的表面质量，降低钻头的非正常磨损。
