脚手架管材多工位同步钻孔加工设备

在建筑脚手架构件批量生产、金属管材深加工的车间场景里，这类多轴同步钻削设备的应用占比正逐年提升，核心解决的是传统单轴钻床逐孔加工效率低、孔位同轴度偏差大、同批次管材孔距一致性差的痛点。日常加工中，脚手架用的直缝焊管、无缝钢管需要在管身指定位置加工多组同轴安装孔，用来装配横杆接头、锁止销座，单根管材上往往需要加工3到6组对称通孔，传统加工方式需要人工多次装夹、划线对位，不仅单根加工耗时久，反复装夹带来的定位误差还会导致后续脚手架装配时出现插销卡滞、架体连接间隙超标的问题，直接影响施工架体的承重稳定性。

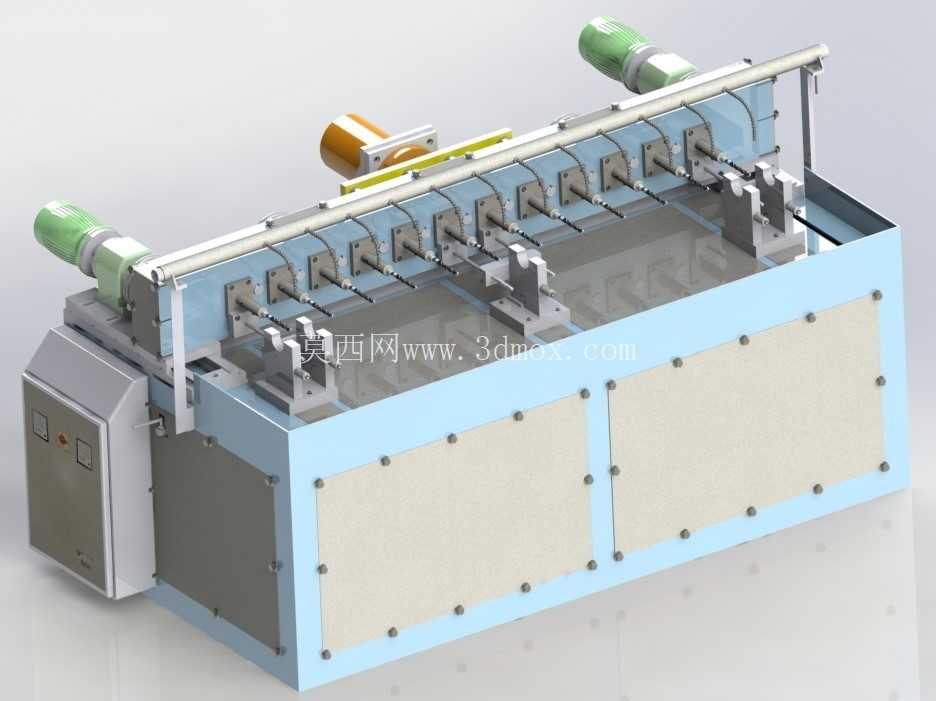

这套设备的整体布局采用卧式床身结构，底部是型钢焊接后经时效处理的一体式机架，所有加工单元、送料轨道、电控箱体都集成在机架上，安装时只需要按照地面标识调平四个地脚，不需要额外做预埋基础，适合中小型管材加工车间的灵活布局。床身上方布置的是长条形管材送料导轨，导轨上设置了多组可调式定位挡块，可以根据待加工管材的长度、孔位间距快速调整挡块位置，适配不同规格脚手架管材的加工需求，导轨侧面的压紧机构采用气动压块结构，管材到位后压块自动下压锁定，避免钻削过程中管材出现转动、轴向窜动，保证孔位精度。

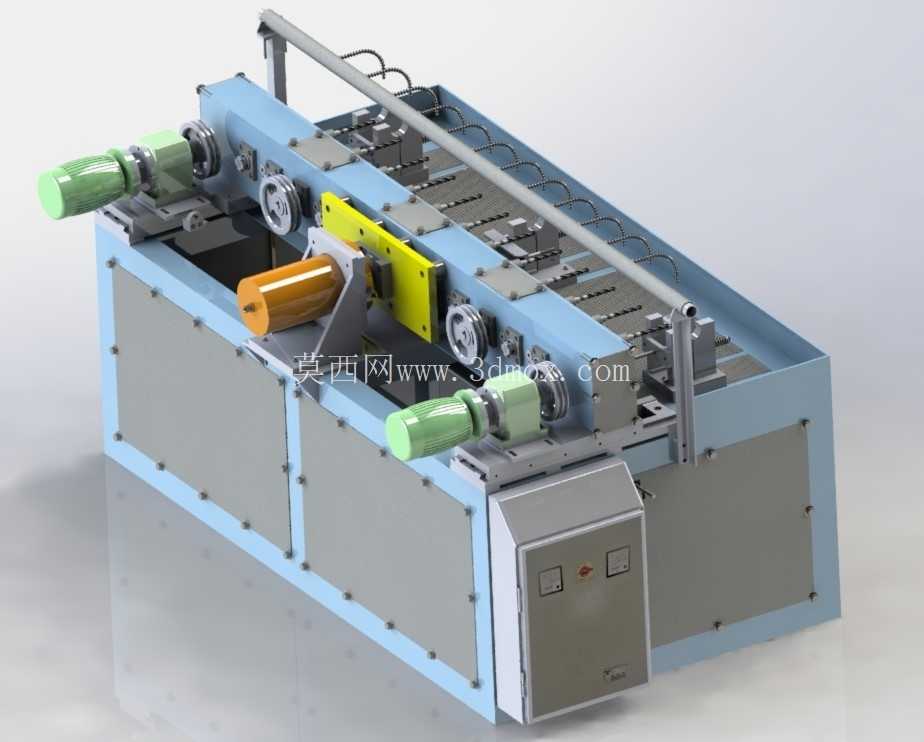

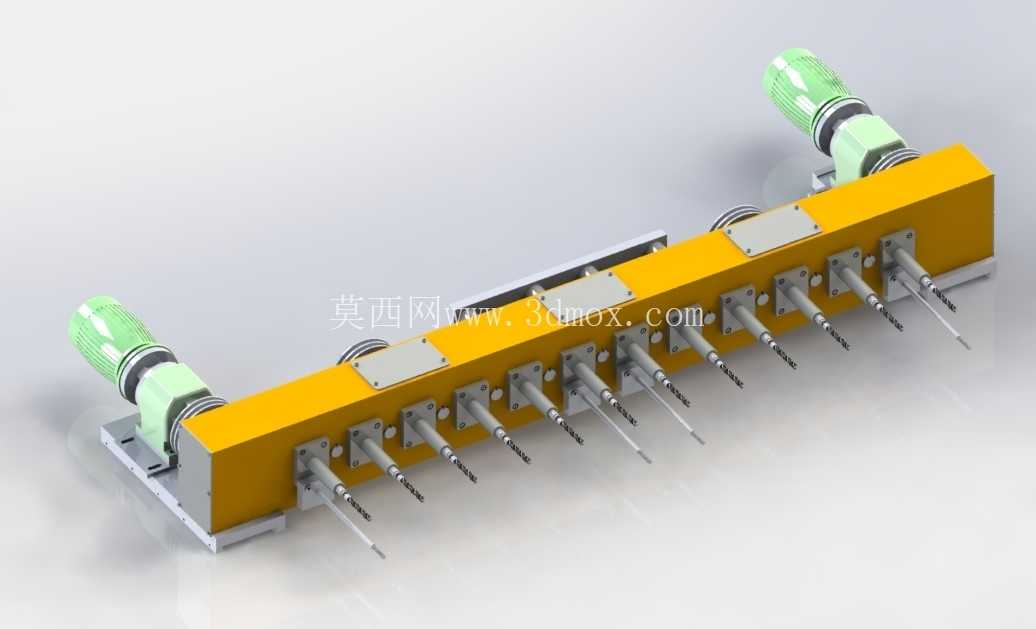

钻削单元采用多组对称布置的动力头设计，分别对应管材不同位置的加工孔位，每个动力头都可以独立调整进给行程、转速参数，针对不同壁厚、不同材质的管材，可以匹配对应的钻削参数，避免出现钻头崩损、孔口毛刺过大的问题。动力头的进给采用伺服驱动配合直线导轨的结构，进给速度稳定，钻削到位后自动快退，相比传统的气动进给结构，钻削深度的控制精度更高，也能减少钻头接触管材瞬间的冲击，延长刀具使用寿命。设备一侧布置的独立电控箱，将操作按钮、状态指示灯都集成在箱体正面，操作人员站在上下料位置就可以完成所有参数调整、设备启停操作，不需要往返走动，上下料的辅助时间被大幅压缩。

从设计思路上看，这套设备没有追求过度复杂的全自动上下料结构，而是针对脚手架加工车间工人操作习惯、常见管材规格做了适配，所有可调整的定位部位都设置了清晰的刻度标识，调整时不需要额外借助量具就能快速完成规格切换，设备的维护点都布置在机身外侧，日常更换钻头、加注润滑油、检查传动带松紧都不需要拆解机身护板，降低了一线操作人员的维护门槛。床身外侧的护板采用快拆式钣金结构，既可以阻挡钻削过程中铁屑、切削液飞溅，也能在设备检修时快速拆卸，露出内部的传动结构。

安装边界方面，设备的整体长度适配常规6米以内脚手架管材的加工需求，机身宽度控制在1.8米以内，加上左右两侧预留的上下料操作空间，整体占地宽度不超过3米，不会占用过多车间面积；设备的进料高度匹配常见的车间物料周转车高度，工人可以直接将周转车上的管材抬放到导轨上，不需要过度弯腰抬举，降低长期操作的劳动强度。钻削区域下方设置了集中式排屑槽，钻削产生的铁屑会顺着斜面汇集到排屑口，配套的切削液循环系统可以将切削液输送到每个钻削点位，起到冷却钻头、冲排铁屑的作用，减少孔口的毛刺残留，后续管材的表面处理工序也能减少打磨工作量。

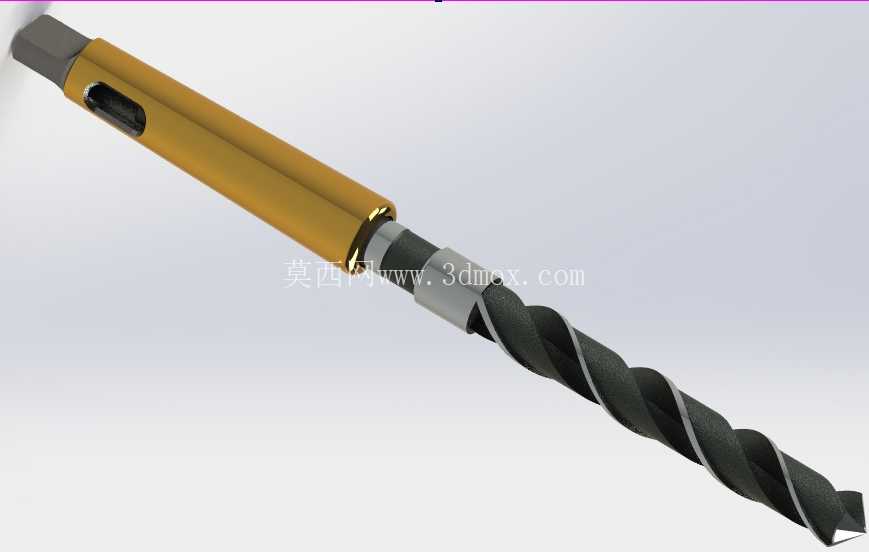

实际生产验证中，这类多管同步钻削设备加工单根6米长脚手架管材的时间仅为传统单轴钻床的五分之一，同批次管材的孔位偏差可以控制在0.2毫米以内，完全满足脚手架构件的行业装配精度要求，同时多工位同步加工的模式也减少了操作人员的数量，一名工人就可以完成整台设备的上下料、参数调整操作，非常适合批量大、规格相对统一的管材钻削加工场景。设备的传动结构采用同步带配合齿轮减速的方案，运行噪音低，动力传输稳定，长时间连续加工也不会出现动力衰减的问题，针对管材加工中常见的钻头磨损问题，每个动力头的钻夹头都采用标准快换结构，更换钻头只需要十几秒，不会因为换刀导致长时间停机。
