三英寸管径手动管材切割工装夹具

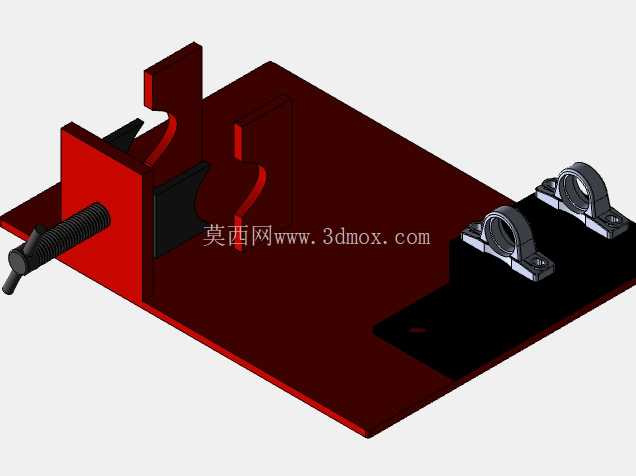

　　在现场管道预制、小型五金加工、水电安装作业场景中，大口径薄壁管的精准截断一直是困扰一线作业人员的痛点，常规手持切割机难以保证切口与管轴线的垂直度，台装切管设备又受场地、电源限制无法灵活转场，这款适配三英寸管径的手动切管工装，正是针对这类零散管加工需求设计的便携作业装置。整套装置以一块加厚钢板作为承载底座，底座上的所有功能组件均采用螺栓紧固或焊接方式与基体连接，无需额外浇筑基础，放置在平整工作台面即可投入使用，底座边缘预留的四个安装孔可配合压码将工装固定在台面上，应对大切削力工况时不会出现位移窜动。

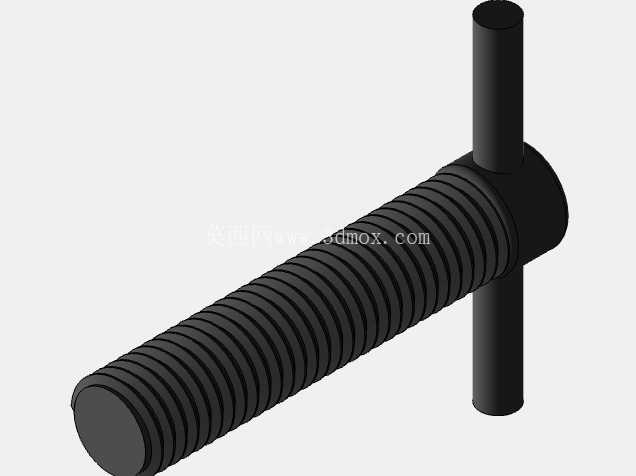

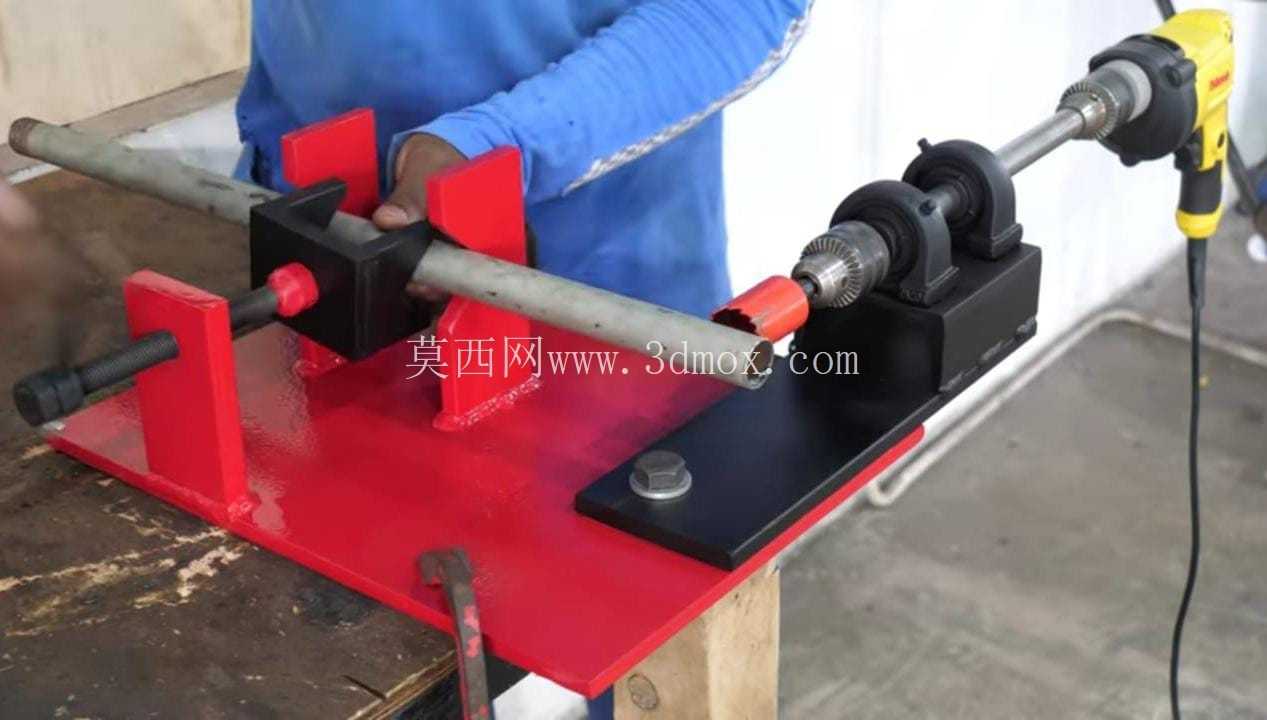

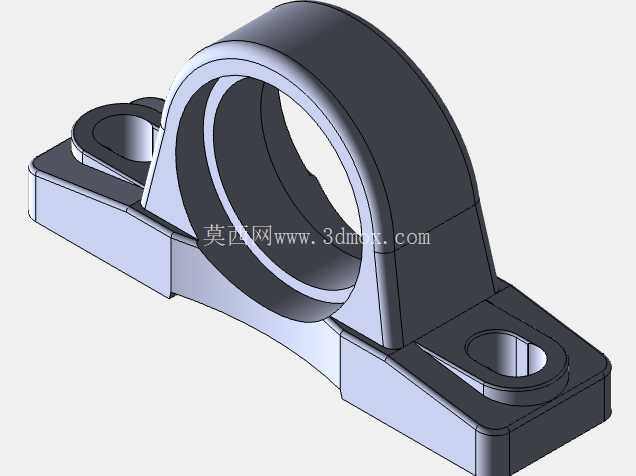

　　工装的核心定位结构分为两部分，靠近操作端的是带V型定位槽的固定挡块，挡块工作面做了淬火硬化处理，避免长期受管材挤压出现凹陷变形，挡块旁侧设置的进给螺杆采用梯形螺纹传动，转动手轮即可推动活动压块沿底座上的导向槽平移，将穿入工位的管材牢牢顶紧在V型槽内，活动压块与管材接触的弧面做了防滑滚花处理，夹紧时不会划伤管材外壁，也能避免切割过程中管材出现周向转动。底座另一侧设置的两个带座轴承作为管材的辅助支撑，轴承内圈的弧面与三英寸管的外径完全贴合，切割时管材可沿轴线平稳转动，无需反复松开夹紧装置调整位置，配合切割工具就能完成整圈管壁的截断作业。

　　设计过程中特意将切割工位的避让槽做了加宽处理，槽体深度完全覆盖常用手持角磨机、手动切管器的作业行程，切割片下行到最低位置时不会触碰底座钢板，避免出现打片、崩刀的安全隐患。整套工装的夹紧行程覆盖了从两英寸到三英寸半的常用金属管、PVC管外径范围，调整活动压块的初始安装位置即可适配不同管径的加工需求，不需要额外更换定位配件。从安装边界来看，整套装置的总长度控制在四百毫米以内，宽度不足两百毫米，占用工作台面积极小，收纳时可直接放入工具柜随车转运，完全适配户外抢修、门店加工、工地预制等多种作业场景。

　　定位挡块与辅助轴承的同轴度在装配时控制在0.2毫米以内，保证管材装夹后轴线与底座平面平行，切割出的管口端面垂直度偏差不超过0.5毫米，满足后续管道焊接、丝扣连接的装配精度要求，不需要二次打磨修平管口。进给螺杆的端部设置了推力轴承，夹紧大口径厚壁管时不会出现卡滞，操作人员用单手就能完成锁紧动作，作业过程中不需要额外使用管钳固定管材，单人即可完成从装夹到切割的全流程操作，相比传统手持切割方式效率提升至少一倍，同时也能避免切割过程中管材晃动导致的切口歪斜、切割片碎裂等问题。
