手动夹紧定位工装夹具结构设计

　　在中小批量零件的铣削、钻孔、修配等工位上，这类手动夹紧工装的使用频率远高于气动或液压夹具，不需要外接气源、油路管线，工位布置灵活，对作业场地的配套要求极低，适合维修车间、试制工段、小型加工门店这类没有集中动力源的场景使用。整套机构的核心逻辑是通过双操作手柄的联动，实现压头的快速进给与锁紧，前端伸出的轴类定位端可直接穿入工件的预制孔内完成径向定位，侧面的弧形靠面可贴合工件的外轮廓，限制工件的转动自由度，装夹时不需要反复打表找正，普通操作工经过简单培训即可在数秒内完成单件工件的装夹固定。

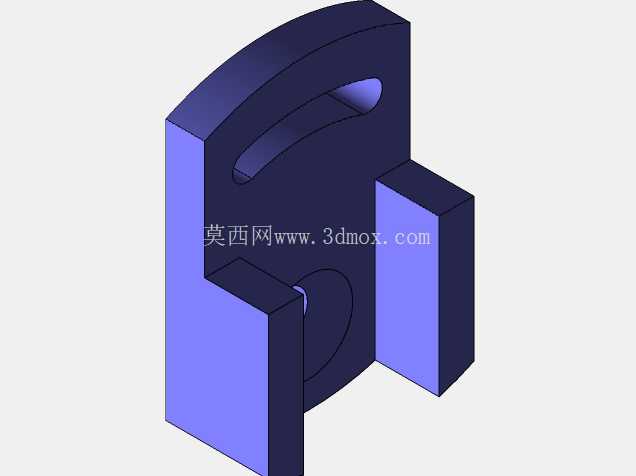

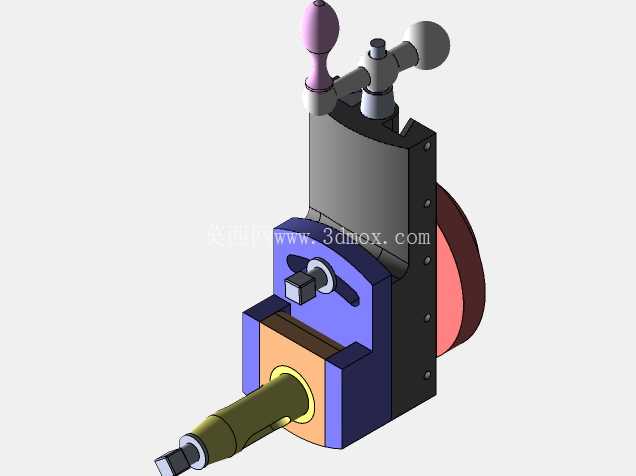

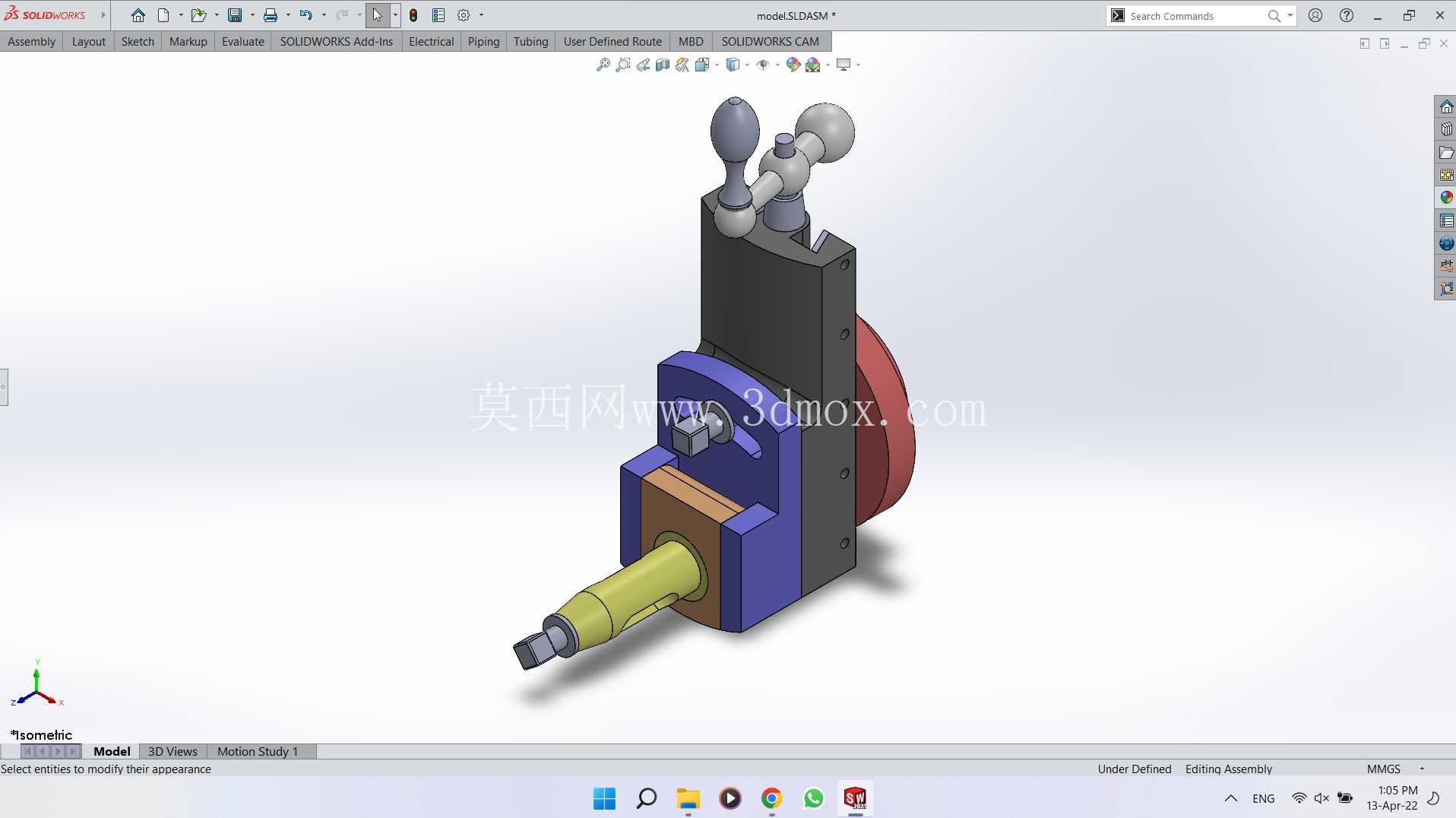

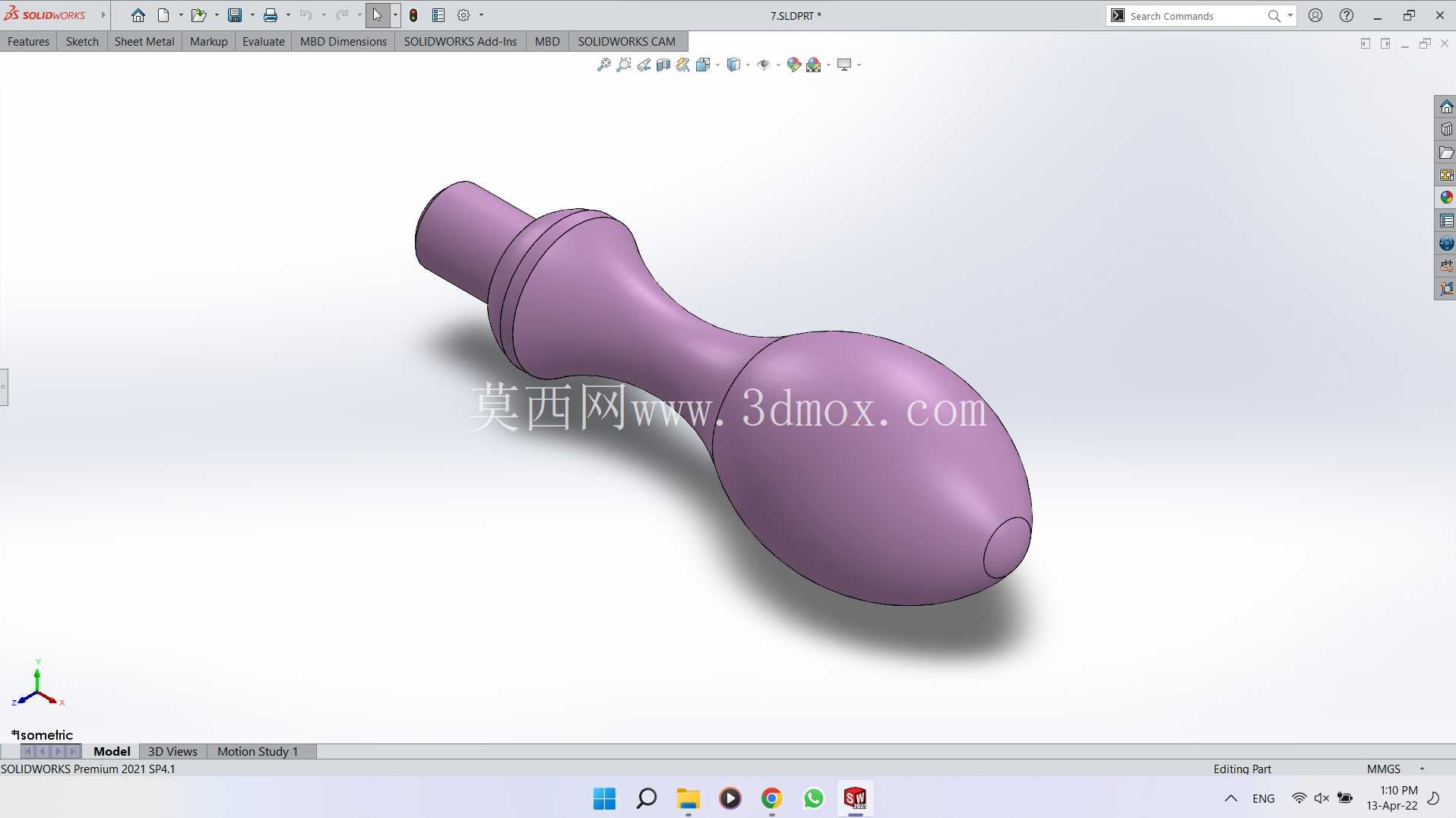

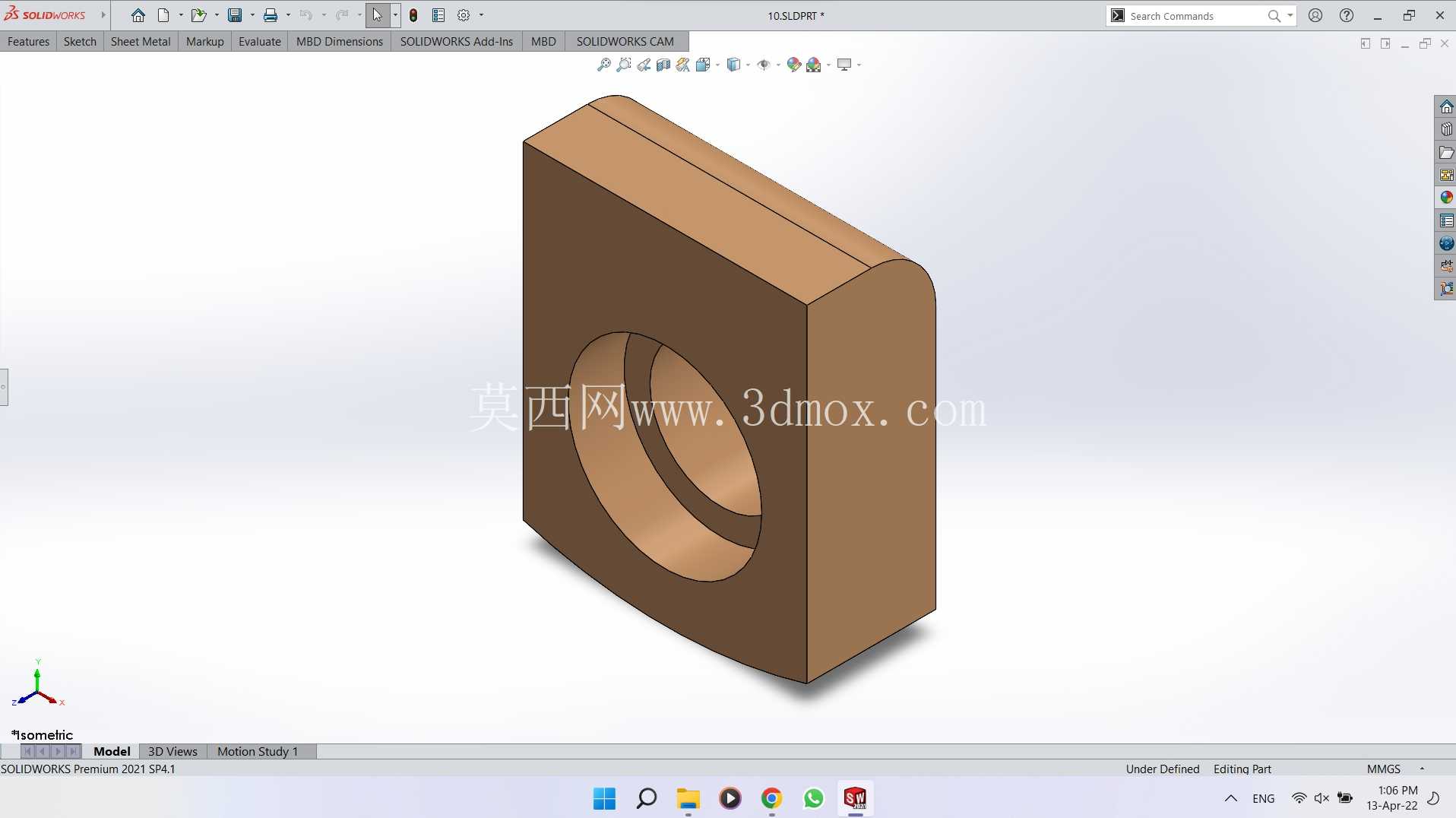

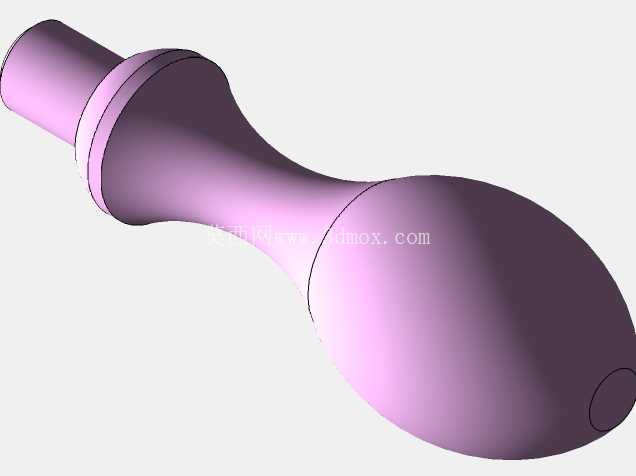

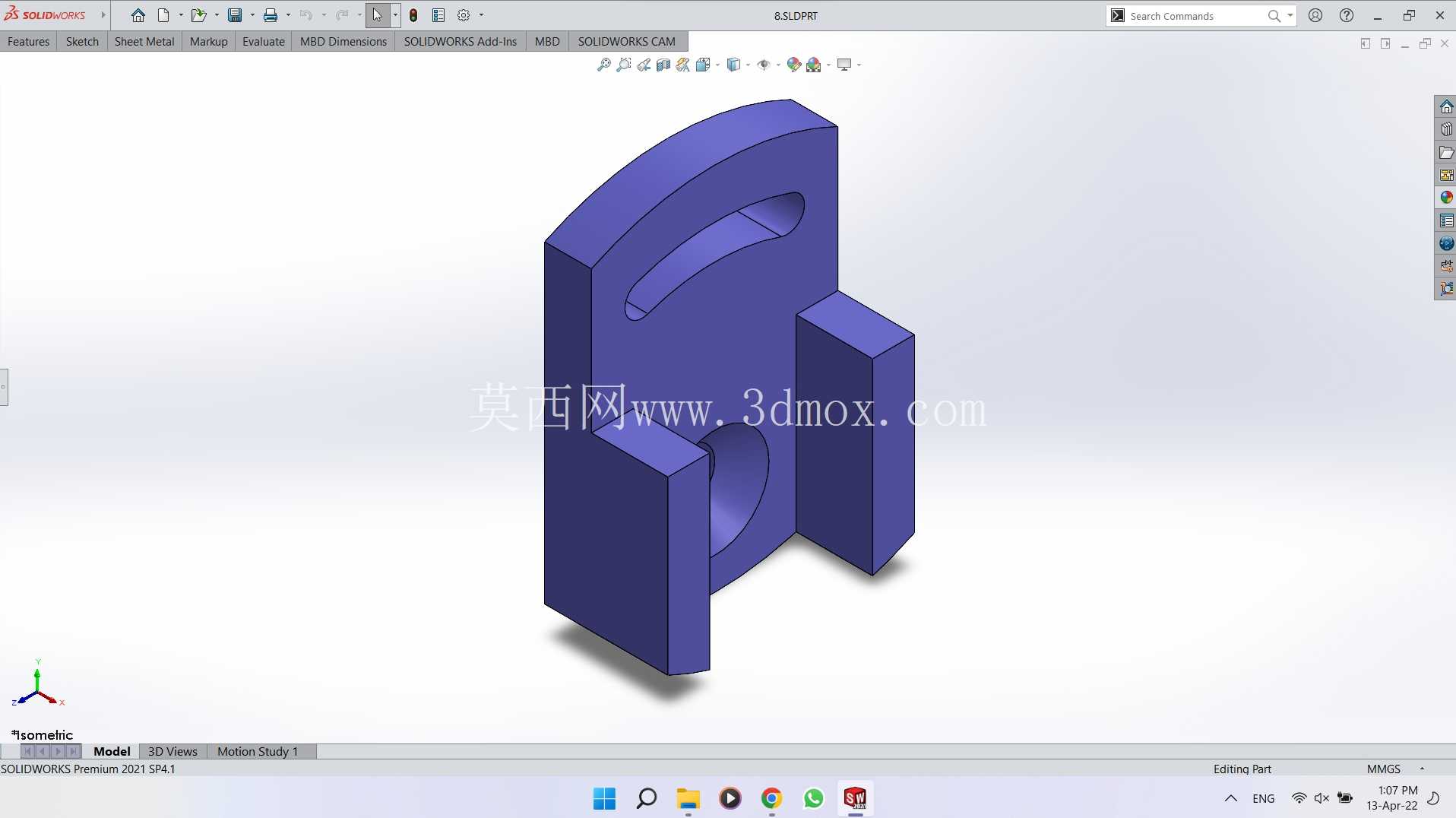

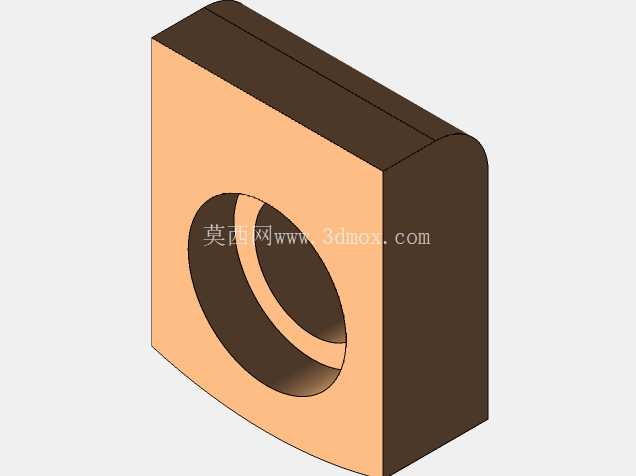

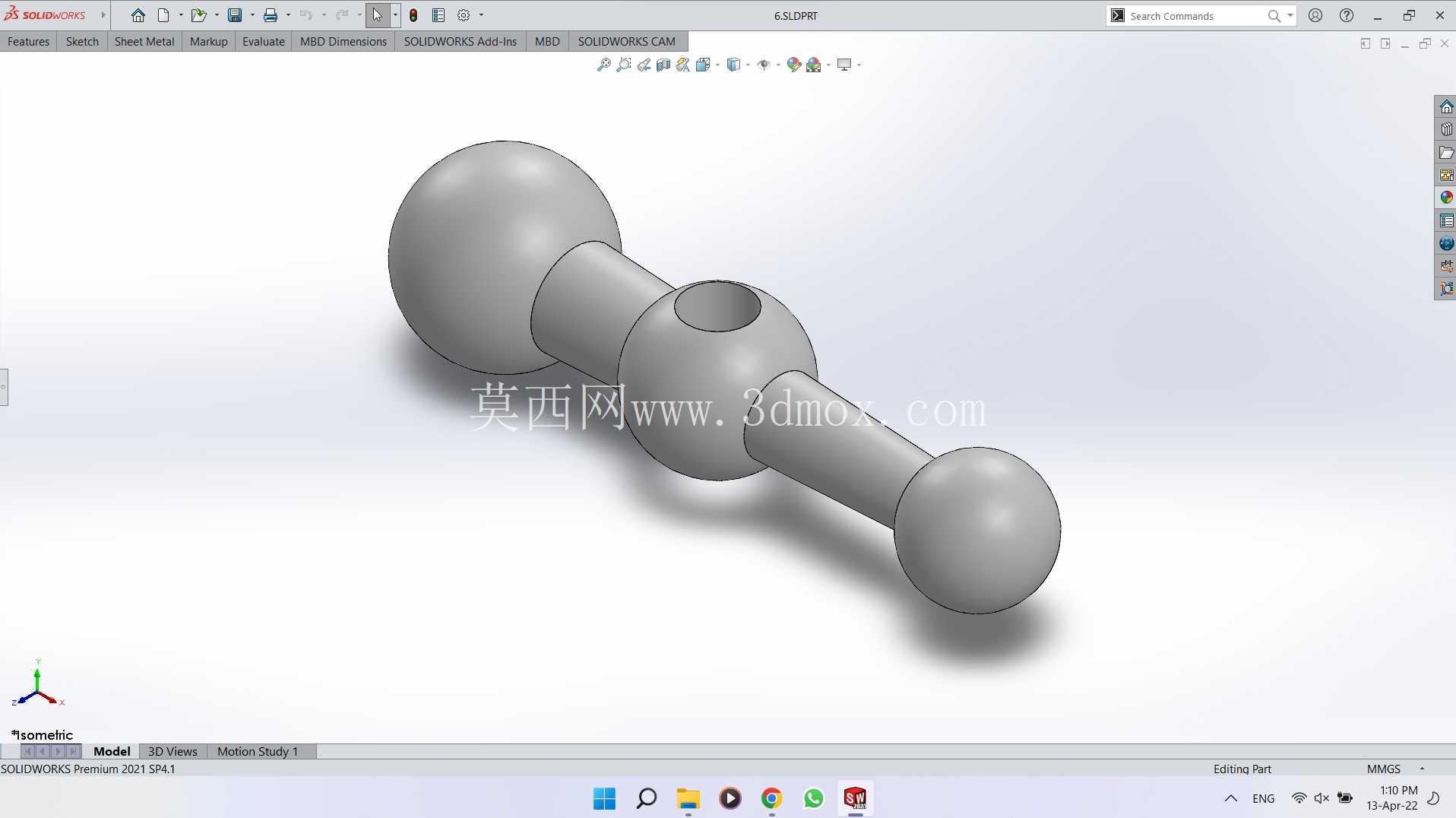

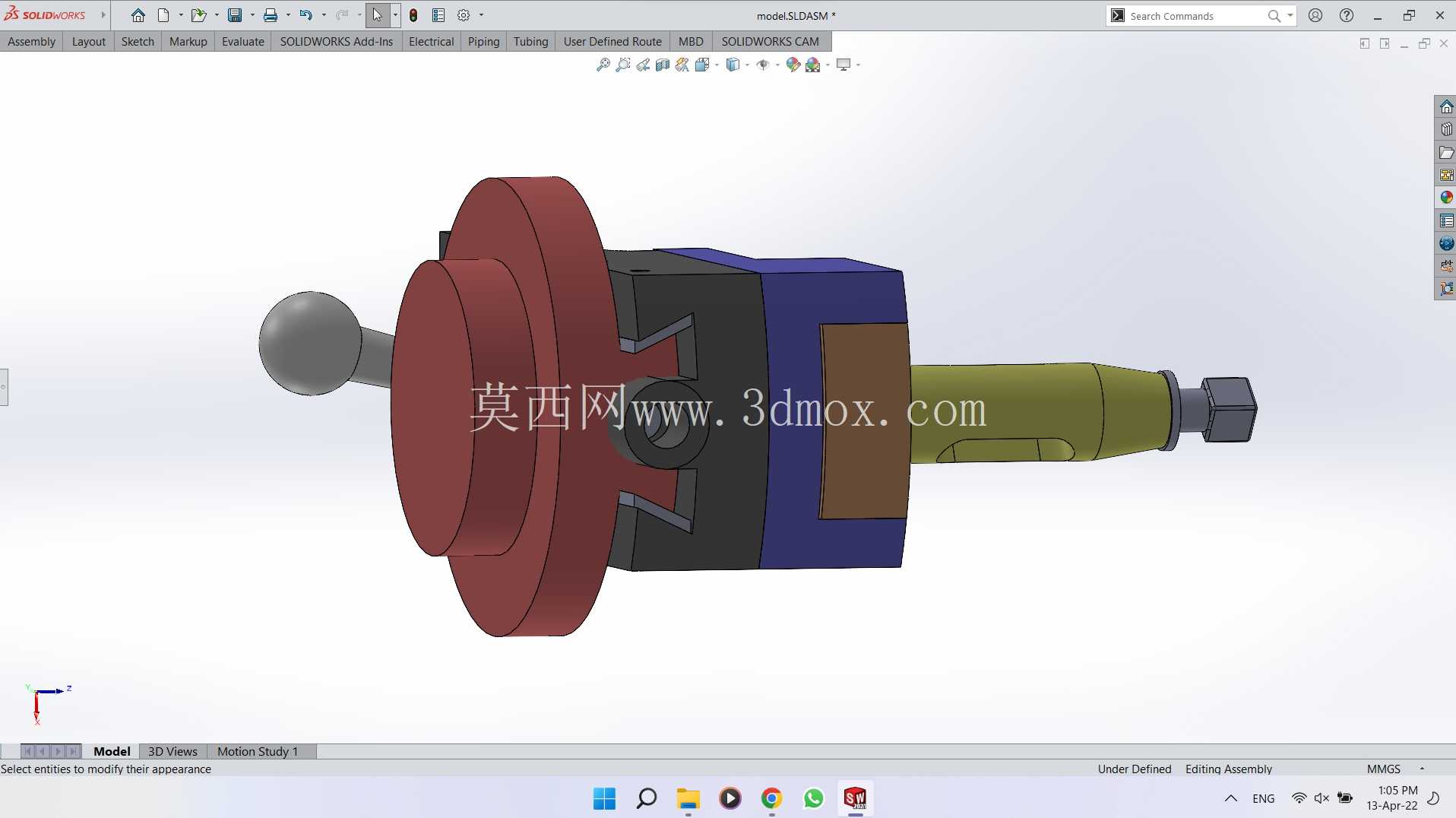

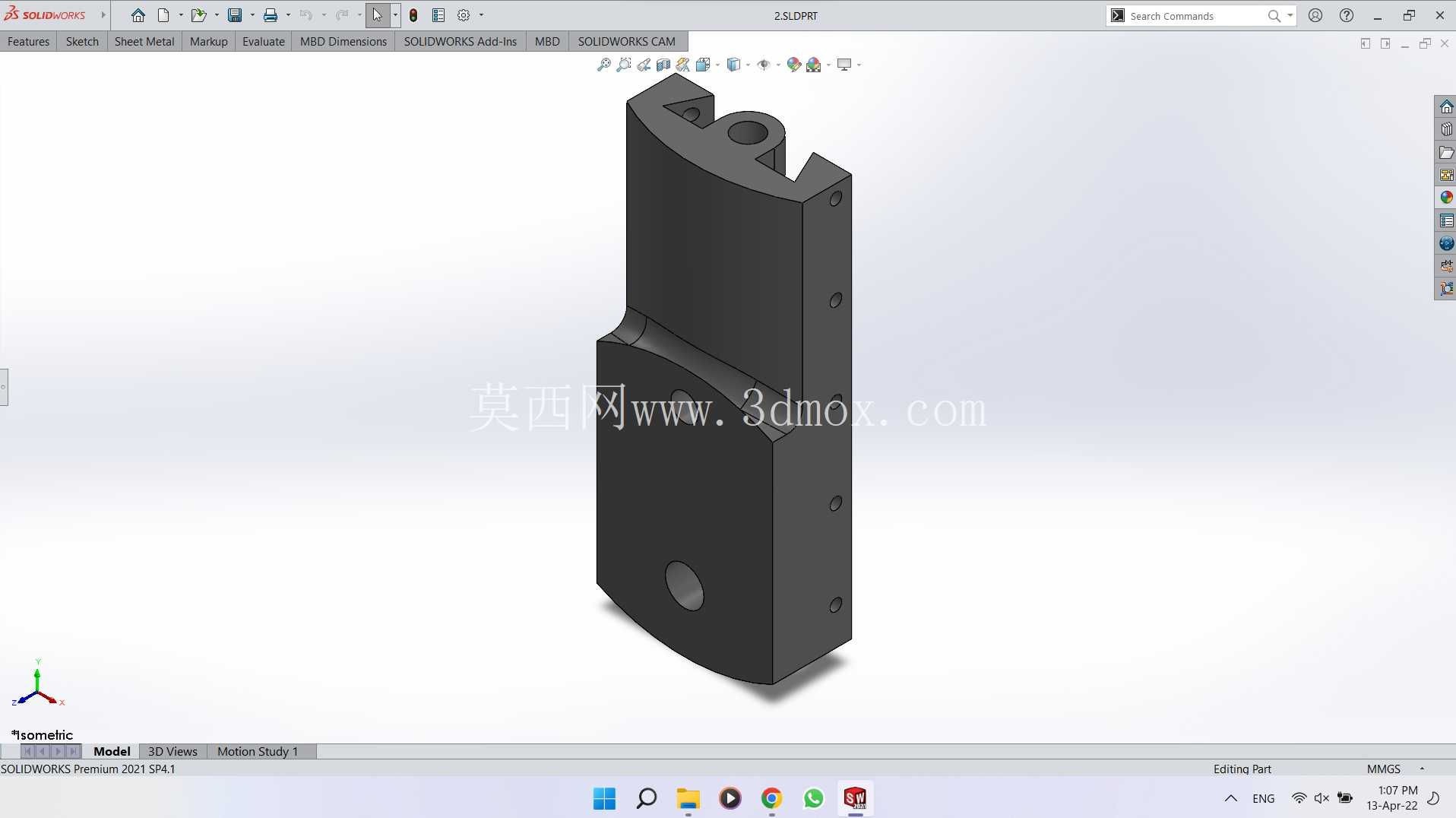

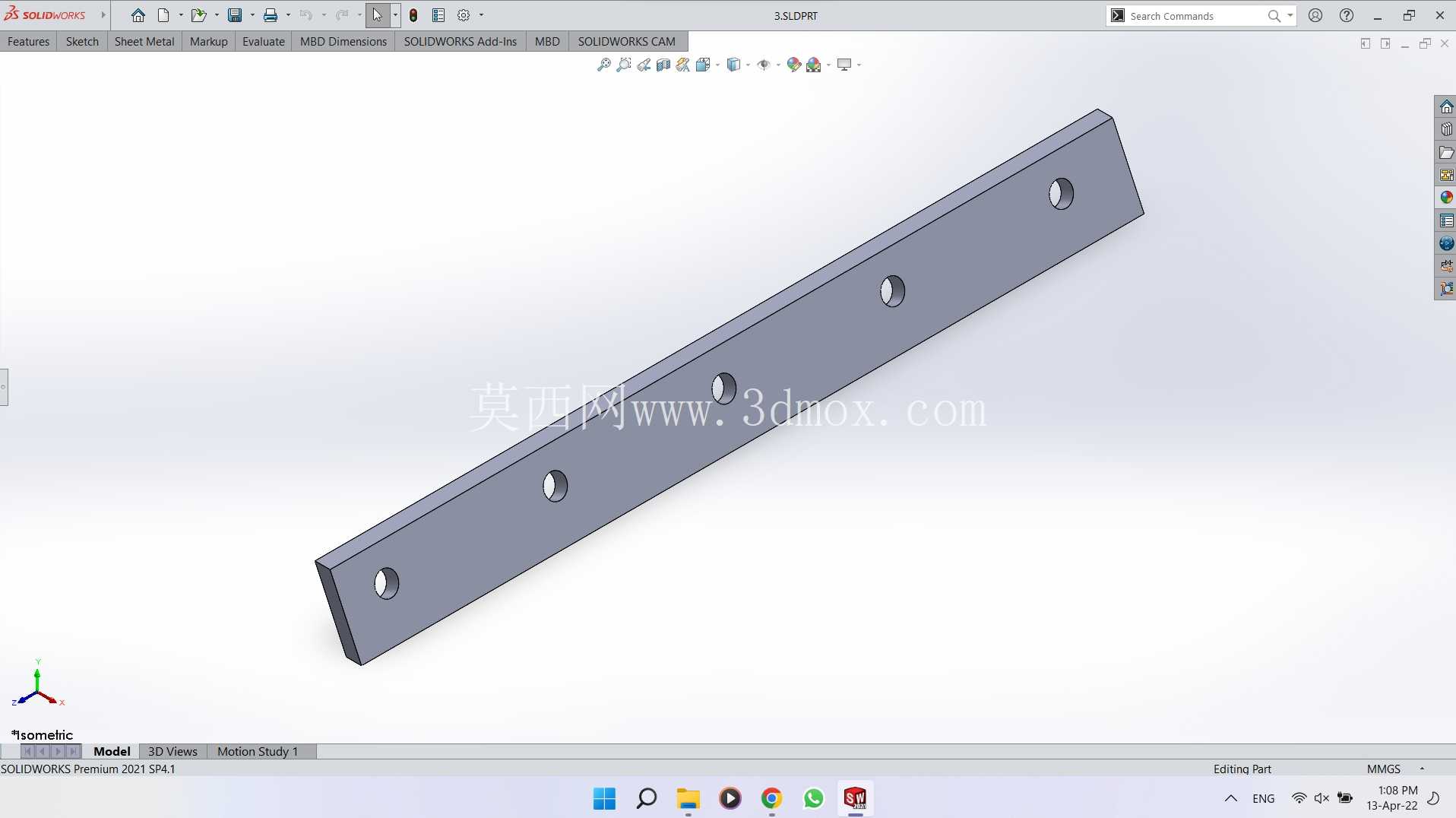

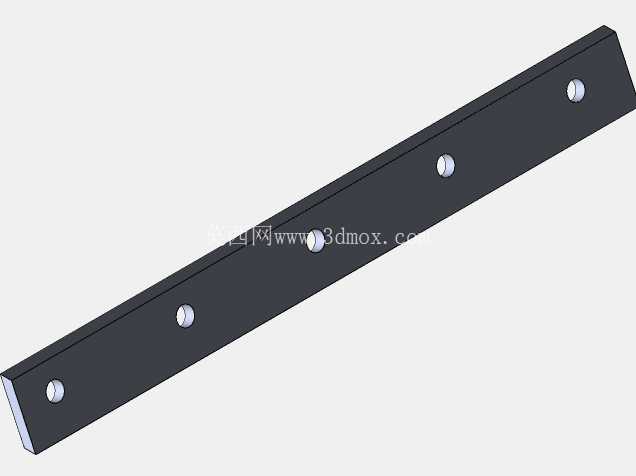

　　从结构布局来看，操作手柄分为两组，一组带球形握柄的手柄用于快速调整压头的开合行程，空行程阶段可直接扳动该手柄带动压块快速靠近工件表面，减少无效操作时间；另一组带圆头握柄的手柄用于最终的锁紧施力，通过内部的偏心或者螺旋增力结构，可将人手施加的握力放大数倍后传递到夹紧面上，保证加工过程中工件不会因为切削力的作用发生位移。夹具体的主体采用分体式拼接结构，紫色的基座部分承担主要的支撑载荷，通过螺栓与下方的工作台安装位固定，安装孔位预留了足够的调节余量，可根据实际加工需求调整整套夹具在工作台面上的固定位置；橙色的垫块为可更换结构，针对不同外形尺寸的工件，只需要更换对应厚度或者型面的垫块，即可调整夹紧行程，适配一定尺寸范围内的工件装夹需求，不需要重新制作整套夹具体，能有效降低多品种小批量生产的工装制作成本。

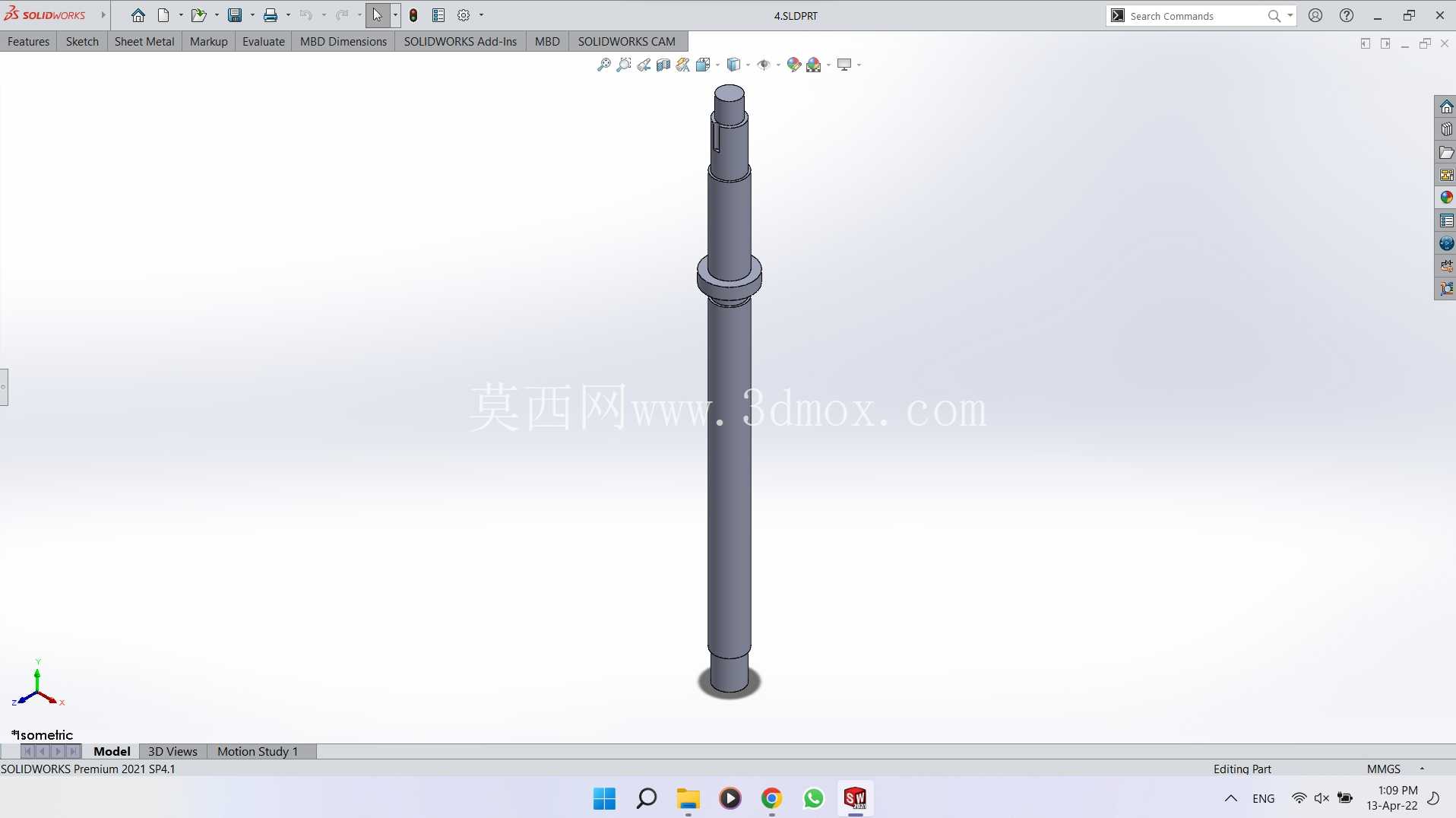

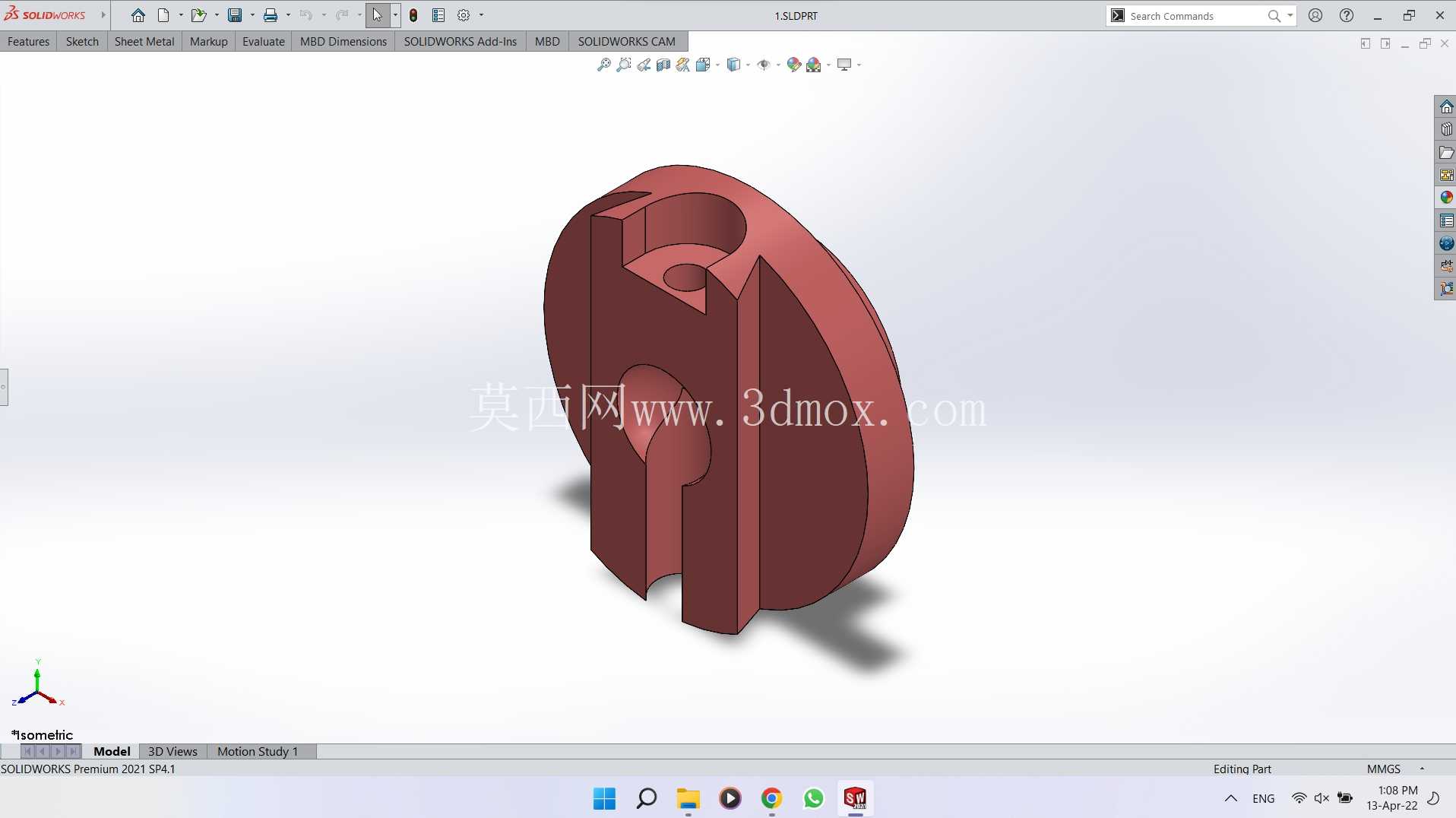

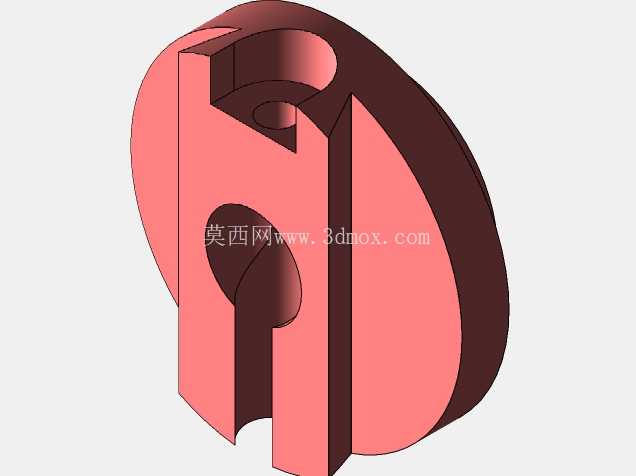

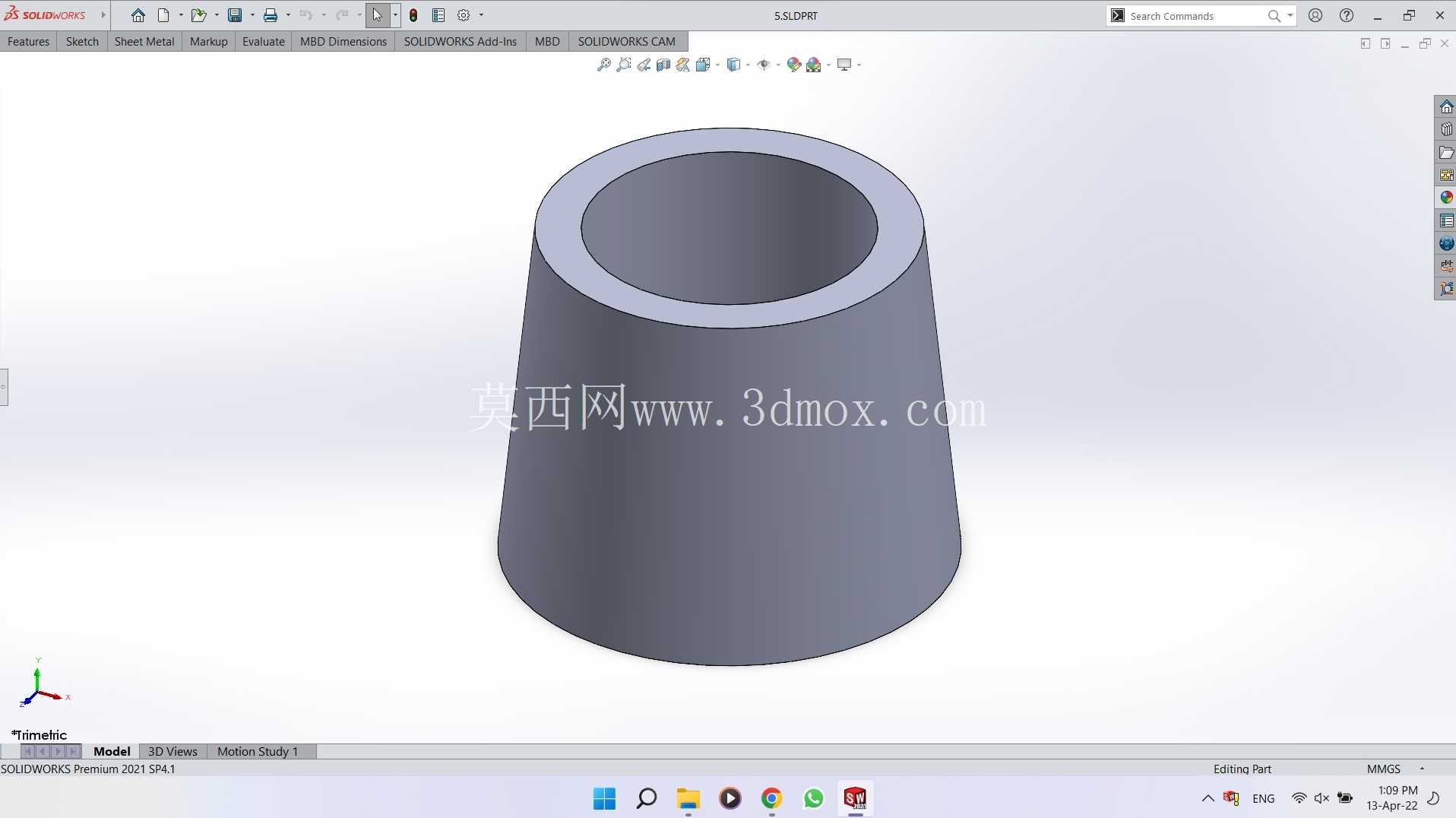

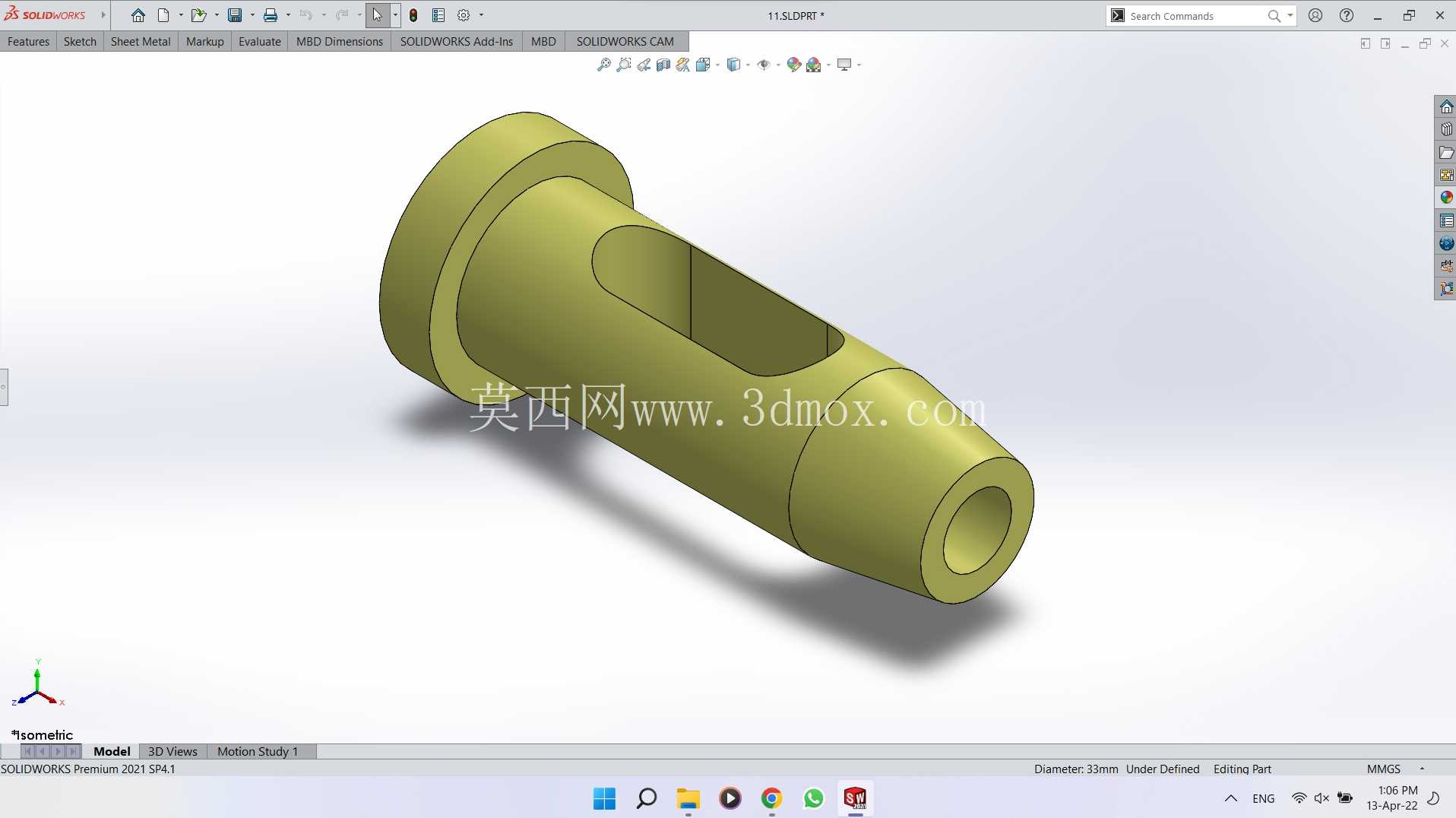

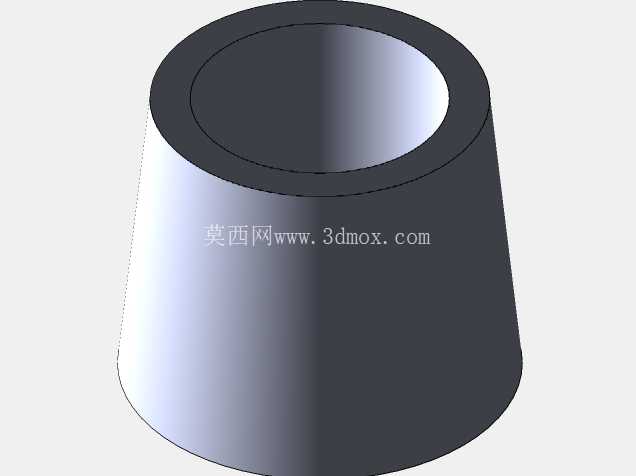

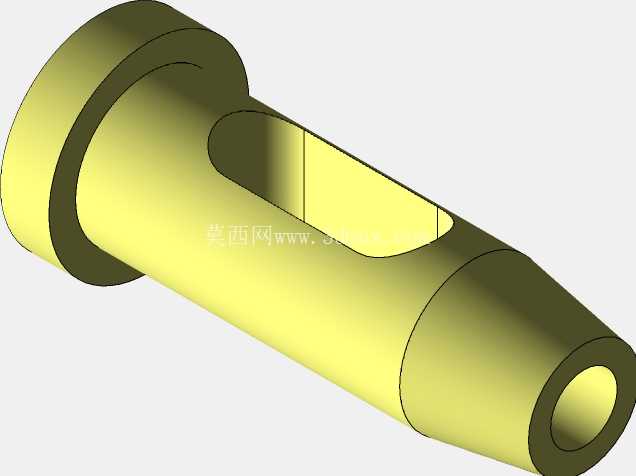

　　侧面的红色弧形护板并非装饰结构，其作用是遮挡内部的传动副，避免加工过程中产生的切屑、切削液落入传动缝隙内造成机构卡滞，同时也能防止操作过程中工人的衣物、手套卷入运动部件，满足基础的安全防护要求。前端伸出的定位轴与基座之间设置了铜质衬套，长期使用出现磨损后只需要更换衬套即可恢复定位精度，不需要对基座本体进行补焊、研磨修复，维护成本极低。整套机构的安装边界控制紧凑，整体占用的工作台面面积不足0.04平方米，不会过多占用机床工作台的有效装夹空间，在小型台钻、台式砂轮机、手动攻丝机这类设备的工作台上安装使用时，可留出足够的操作空间供工人完成上下料、加工操作。

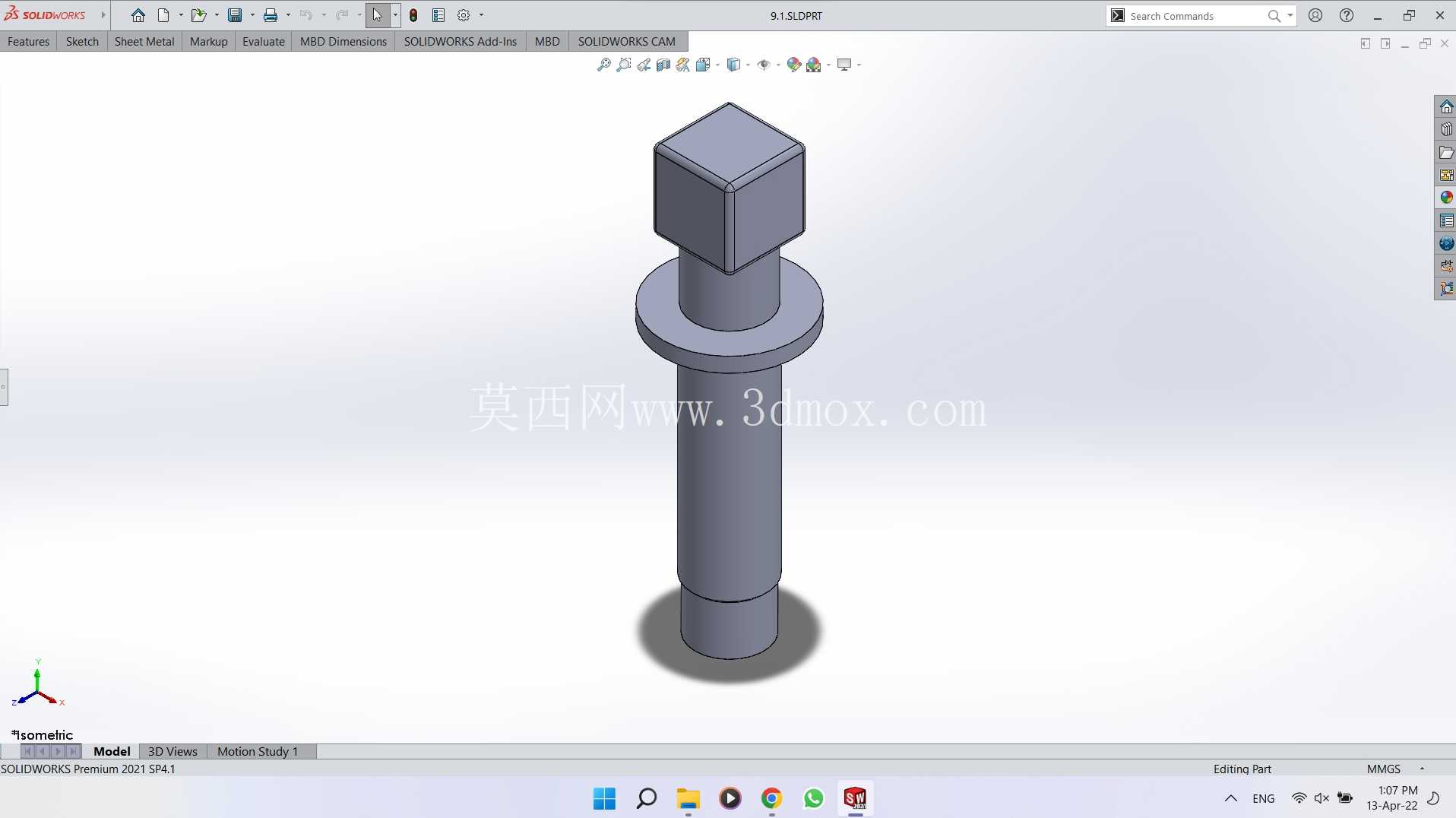

　　夹紧力的传递路径经过优化，所有受力部位均采用刚性连接，没有多余的弹性环节，夹紧状态下的整体变形量控制在0.02毫米以内，可满足普通铣削、钻孔工序的装夹精度要求，不会因为装夹变形导致工件的加工尺寸超差。在实际使用过程中，这类夹具还可根据工位需求加装定位挡销，在基座的对应位置预制螺纹孔后，即可快速加装轴向定位挡块，实现工件的轴向尺寸定位，进一步减少装夹过程中的尺寸调整时间。针对不同的加工工况，压头的接触面也可更换为铜质、尼龙材质的垫块，避免装夹过程中夹伤工件的已加工表面，适合有色金属件、表面处理后工件的装夹作业。整套结构没有复杂的异形曲面零件，绝大多数零件都可通过普通车、铣、钻工序加工完成，不需要使用五轴加工中心等高端设备，工厂的自制难度极低，维修时的配件获取也十分方便，不会因为个别零件损坏导致整套工装报废。
