100毫米方型材定位夹持轮廓夹具

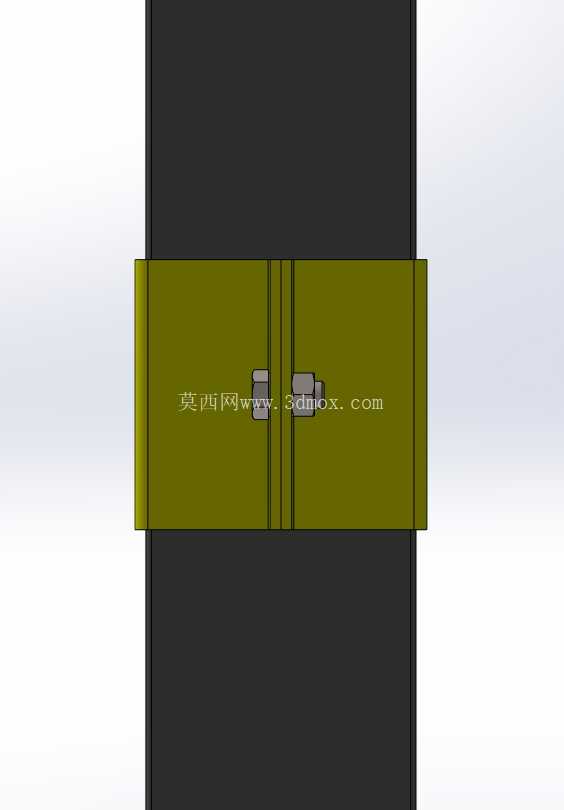

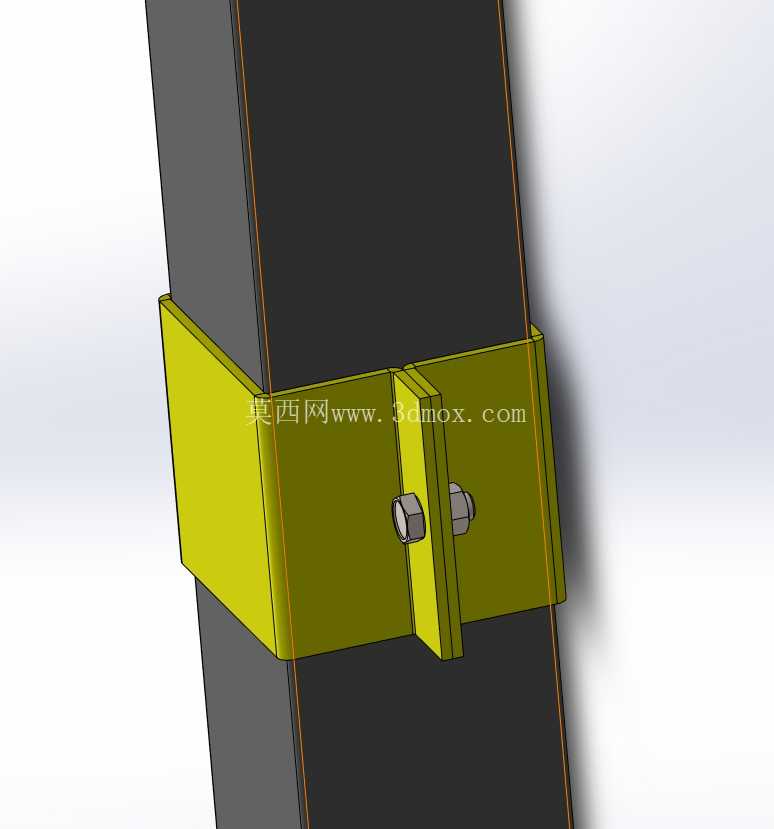

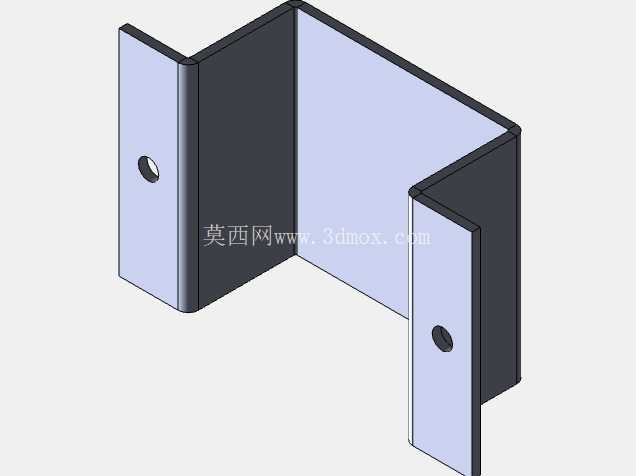

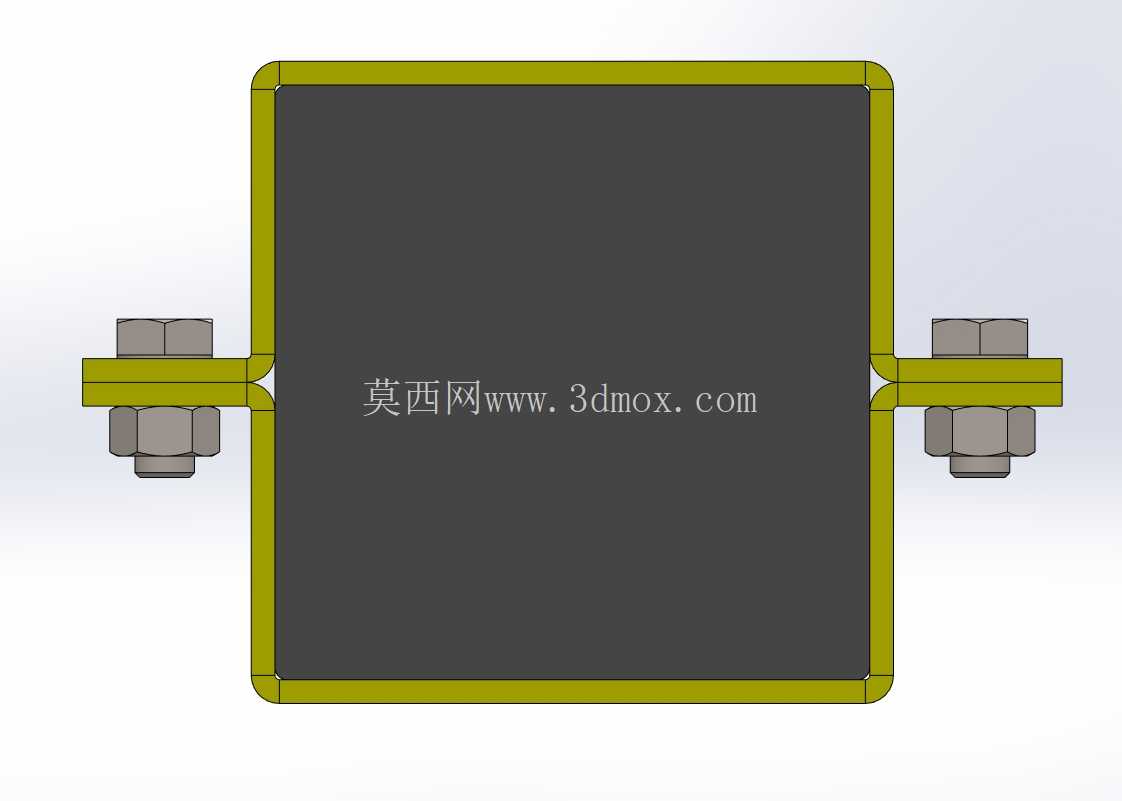

　　在型材框架组装、钣金焊接工位、自动化线体上料定位环节，针对标准100100毫米规格方型型材的快速定位夹持需求，这类双侧折边式轮廓夹具的应用覆盖率非常高，相比通用平口钳或者单侧压块，它能完全贴合型材的相邻外轮廓面，从两个垂直方向完成限位，避免型材在焊接、钻孔、端面加工过程中出现攒动、偏斜，尤其适合多段型材拼接时的直角位定位，能省去反复打表找正的辅助时间。从结构设计逻辑来看，这款夹具采用整体折弯成型的主体结构，没有额外的拼接焊缝，主体折边的垂直度直接决定了型材定位的直角精度，设计时折弯内R角匹配100方型材的外角过渡尺寸，避免夹具与型材棱角处出现干涉，保证两个夹持面能完全贴靠型材外壁。两侧伸出的短折边作为夹持施压面，每个面上预留的圆形安装孔位，既可以穿装锁紧螺栓将夹具固定在工作台面或者线体工装基板上，也可以作为快换压头的连接位，适配不同厚度的型材装夹需求，不会因为型材壁厚偏差出现压合不实的问题。实际使用中，这类轮廓夹具的安装边界非常清晰，主体长度为100毫米，折边高度刚好覆盖型材的侧壁受力区域，不会超出型材端面过多，在密集排布的型材组焊工装上，相邻夹具之间不会出现空间干涉，能够满足小间距多工位的排布需求。

　　不同于需要仿形定制的特殊型材夹具，这款夹具针对通用100方型材做了适配，夹持时不需要额外调整钳口行程，只要将型材推入夹具的内折角位置，锁紧两侧的固定件就能完成定位，重复定位精度能控制在0.1毫米以内，完全满足常规焊接、组装、端面加工的精度要求。在自动化生产线的上料工位，这类夹具还可以配合气缸推件使用，夹具的开口导向角度做了微小的倒角处理，型材从上方落料或者水平推入时，能顺着倒角滑入定位位置，不会因为位置偏差出现卡滞，减少上料故障的停机时间。

　　设计时特意将主体的受力面做了加厚处理，长期反复装夹不会出现折边变形，相比薄钣金折弯的简易夹具，使用寿命能提升三倍以上，同时主体表面没有多余的凸起结构，焊渣、切削碎屑不容易堆积在夹具定位面上，日常维护只需要简单擦拭就能保证定位面清洁，不需要频繁拆解清理。对于小批量多品种的型材加工场景，这类夹具不需要做定制化修改，只要是截面为100100毫米的方管、铝型材、冷轧型材都能通用，能大幅减少工装备件的存储数量，换产时不需要重新调整夹具位置，只需要更换对应规格的锁紧件就能快速切换生产，非常适合柔性生产单元的工装配置。

　　在型材框架的批量组装作业中，使用这类轮廓夹具定位后，型材拼接的直角偏差能控制在工艺允许范围内，不需要后续反复调校角度，能有效降低组装环节的人工成本，同时避免因为定位偏差导致的框架尺寸超差问题。从受力角度分析，夹具的两个垂直夹持面分别承受型材加工时的横向和纵向切削力或者焊接应力，整体折弯的结构让应力能均匀分散到整个夹具主体，不会出现局部应力集中导致的断裂问题，即使在大切削量的型材端面铣削加工中，也能保持足够的夹持刚性，不会出现型材振颤影响加工表面质量的情况。
