管钳配套铰接式支撑底座结构

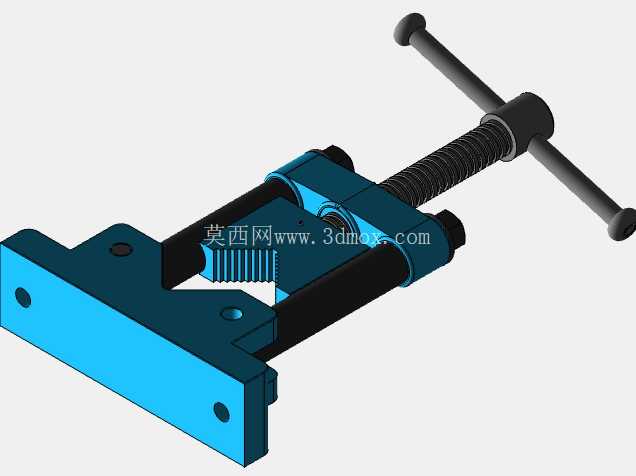

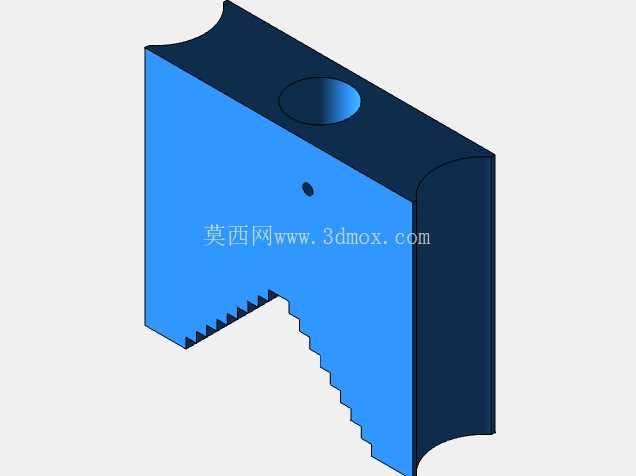

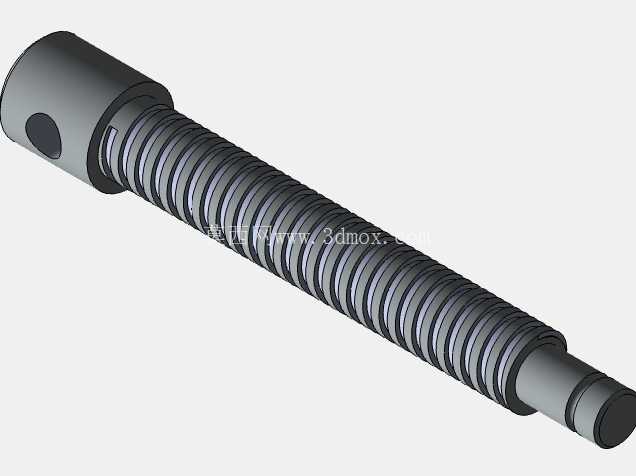

这套铰接式支撑底座是手动管钳工装系统里的核心承载构件，日常在管线预制车间、现场管路安装工位、小型五金维修台架上都能见到它的应用场景。很多现场作业里，工人夹持金属管材做套丝、切割、坡口打磨工序时，单靠手持管钳发力既不稳定，也很难保证管材轴线和加工刀具的对中精度，这套支座就是用来把管钳的钳体铰接端牢牢固定在工作台或者预制工位的钢结构台面上，让整套夹持机构可以绕销轴小幅度摆动，适配不同管径、不同摆放角度的管材装夹需求。

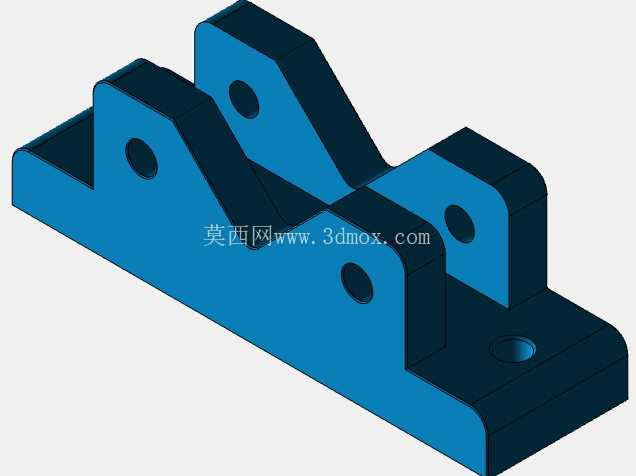

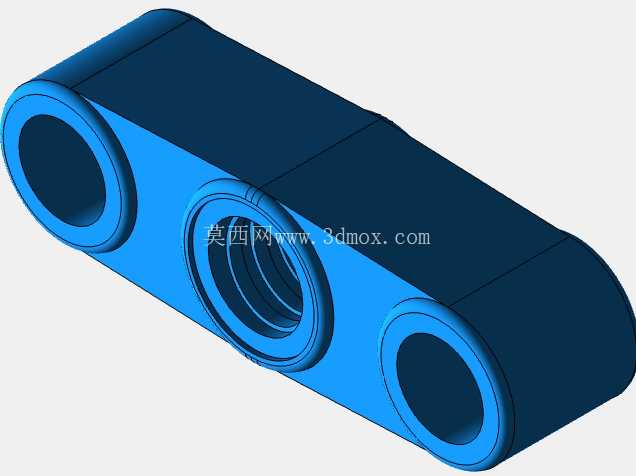

从结构布局来看，底座采用一体化折弯式的底板加双侧立板构型，底部是整块平直的安装基板，基板末端预留了沉头安装孔，作业时可以直接用内六角螺栓穿过沉孔，把整个支座锁固在工作台的T型槽或者预制钢板上，沉孔设计能让螺栓头完全没入基板表面，不会突出刮伤管材或者磕碰操作工人的手套。底板向上延伸出三组带同轴孔位的铰接耳板，靠前的两组耳板间距匹配管钳活动钳身的铰接端宽度，靠后的单组耳板对应钳身的固定铰接点位，所有耳板上的通孔都保持同轴度公差，装配时穿入圆柱销轴就能让钳身绕轴顺畅转动，不会出现卡滞或者径向窜动的问题。

设计这套支座的时候，首先考量的是现场装夹的受力特性：管钳在咬合管材施加扭矩的时候，夹持反力会通过钳身的铰接点直接传递到耳板上，所以耳板和底板的衔接位置做了大圆角过渡，没有尖锐的应力集中缺口，避免反复加载之后在焊缝或者折弯根部出现疲劳裂纹。耳板的厚度选型也匹配常用2到4寸规格管钳的额定夹持扭矩，常规手动施力或者加套管增扭的时候，耳板不会出现侧向弯折变形，同轴的销轴孔也不会因为长期挤压出现椭圆扩孔。底板的轮廓边缘全部做了倒角处理，没有锋利的飞边，车间里搬运、拆装的时候不会划伤操作人员，也避免和周边工位的工装发生刮蹭。

安装边界上，这套底座的底板长度适配常规维修工作台的预留安装区间，不需要对现有台架做额外的切割改造，只要在台面对应位置钻好匹配的螺栓过孔，就能完成固定。双侧耳板的内档宽度留好了合理的装配间隙，钳身铰接端装入之后，两侧和耳板之间留有零点几毫米的活动余量，既不会因为间隙过大导致钳身摆动晃荡，也不会因为间隙过小在粉尘、锈屑进入之后出现转动卡涩。耳板上的销轴孔可以根据配套销轴的规格选配公差带，日常维护的时候只要定期把销轴抽出清理孔内的铁屑、锈迹，涂抹少量润滑脂，就能长期保持铰接转动的顺滑度。

在实际管线维修场景里，这套支座搭配管钳使用之后，工人不需要全程手扶钳体维持位置，把管材送入钳口之后调整好铰接角度，锁死钳口就能稳定输出夹持力，尤其是在批量加工同规格短管段的时候，支座的定位一致性可以让每一根管材的夹持高度保持统一，后续对接坡口、套丝的工序精度也更容易控制。支座本身的结构没有复杂的异形曲面，不管是采用钢板铣削加工还是钣金焊接成型，工艺性都很好，磨损之后单独更换销轴或者耳板衬套就能恢复精度，不需要整体报废替换，很适合车间工装的长期运维需求。
