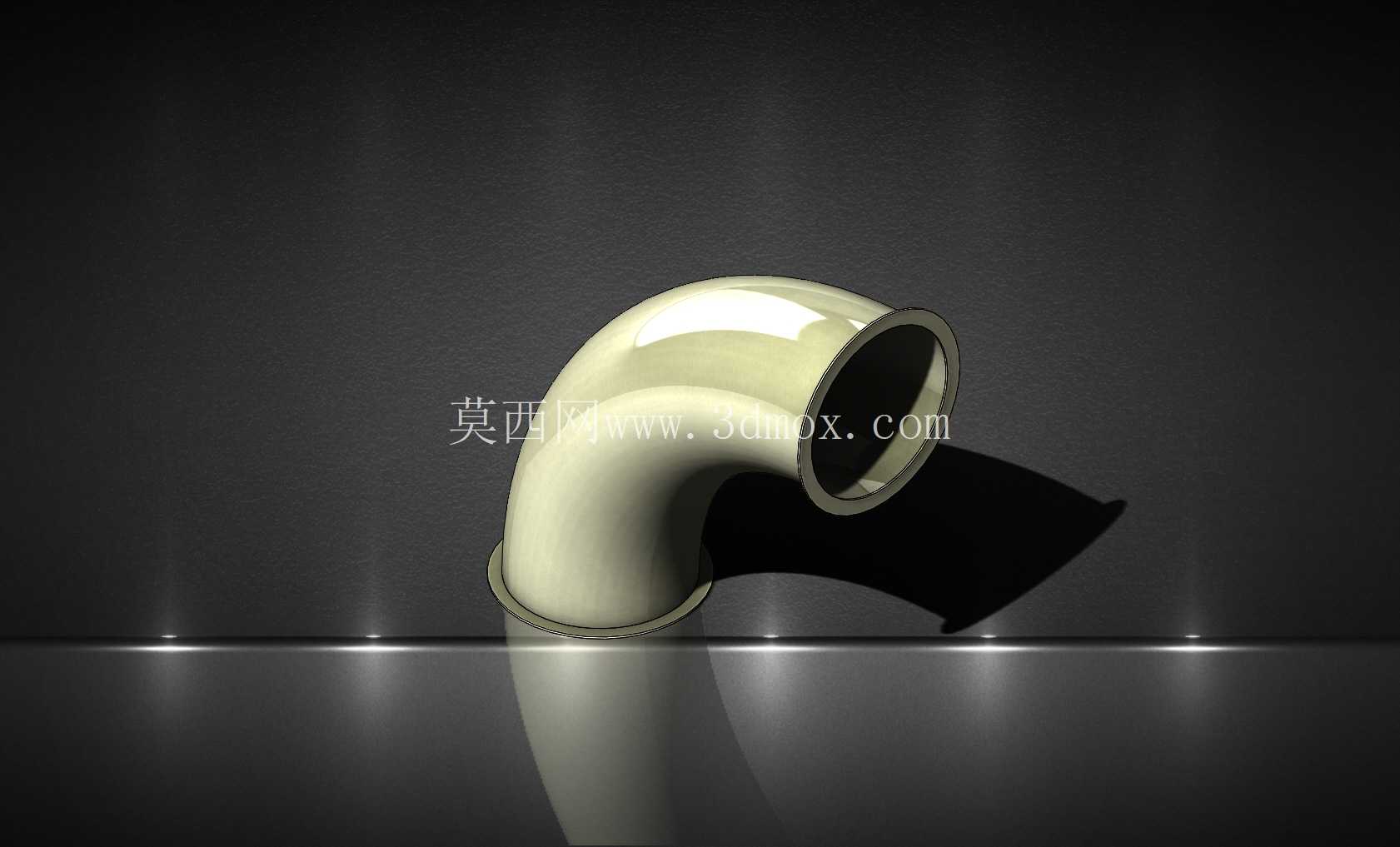

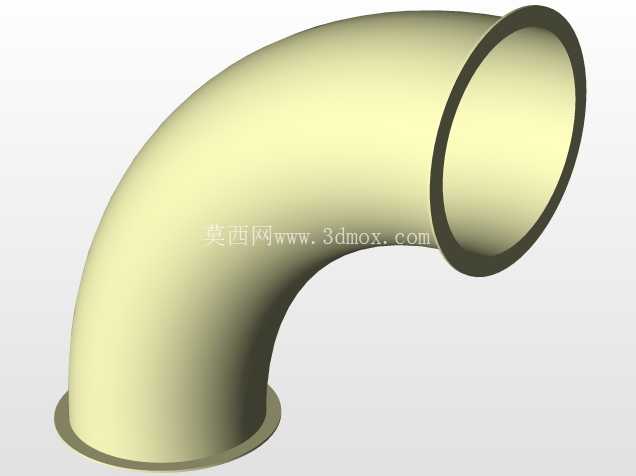

90度翻边连接弯管管路构件

在流体输送、通风排气、粉体物料转运等工业场景中，管路转向位置的构件选型直接影响整套管路系统的运行阻力、密封可靠性与安装维护效率，这款90度弯管构件正是针对中低压管路转向需求设计的标准化连接部件。从实际应用场景来看，这类弯管可适配净水处理管路、车间低压通风管道、小型粉体输送管线、民用给排水支路等多种场景，两端的翻边结构无需额外焊接法兰，可直接配合卡箍、快装接头完成对接，安装时无需复杂的焊接工装，现场装配效率相比传统焊接弯头提升40%以上，同时也便于后期管路拆解维护，减少停机检修的时间成本。

从功能特性上看，这款弯管采用等通径设计，内壁光滑无突变台阶，流体经过转向位置时不会产生明显的涡流区，可有效降低管路运行时的压力损失，减少输送过程中的动力损耗；两端翻边的端面平整度控制在0.2mm以内，对接时配合密封垫片可实现无泄漏连接，适配0-1.6MPa的工作压力范围，可满足多数常规工业管路的压力要求。弯管的弯曲半径采用1.5倍通径的常规设计，既避免了弯曲半径过小导致的流体阻力激增问题，也不会因为弯曲半径过大造成安装空间的浪费，平衡了流体性能与安装空间的双重需求。

设计过程中，首先确定管路通径为核心基准参数，所有结构尺寸均围绕通径展开推导：翻边的外径比管路通径大30%，翻边厚度比管壁厚度厚2mm，保证对接位置的结构强度，避免卡箍锁紧时出现翻边变形导致密封失效的问题；弯管段的壁厚均匀性控制在±0.3mm以内，避免局部壁厚过薄导致承压能力不足，也不会因为局部壁厚过厚造成材料浪费。建模过程中采用扫掠特征生成弯管主体，两端翻边位置采用圆角过渡，消除应力集中点，避免管路长期运行过程中在转角位置出现疲劳开裂的问题；同时对内壁面做连续曲率处理，保证流体流经时的流态稳定，减少物料残留，对于输送粉体、粘性流体的场景，可有效降低管路堵塞的概率。

从安装边界来看，这款弯管的两个接口端面相互垂直，安装时两个接口的中心距为弯曲半径与通径之和，选型时可直接根据现场管路的转向空间确认适配性，无需额外做尺寸换算；翻边结构的外径统一适配对应通径的标准快装卡箍，无需定制非标连接件，降低配件采购成本。安装时只需将两个接口的翻边端与对接管路的法兰/快装端对齐，放入密封垫片后锁紧卡箍即可完成安装，无需对管路做焊接、套丝等预处理，对于现场改造、临时管路搭建的场景适配性极强。同时这款弯管的整体结构无多余凸起，安装后管路外表面整洁，便于后期做保温层包裹、清洁维护等操作，在食品加工、制药等对管路卫生要求较高的场景中，光滑的外表面也不易积尘，满足卫生级管路的清洁要求。

在结构验证阶段，建模时重点校核了弯管弯曲段的椭圆度，保证弯曲后截面的椭圆度控制在3%以内，避免截面变形导致通径减小、阻力上升的问题；同时对翻边位置做了受力仿真，模拟卡箍锁紧时的压紧力与管路运行时的内压载荷，确认翻边位置的应力远低于材料屈服强度，长期运行不会出现塑性变形。对于不同的输送介质，只需更换对应材质的坯料即可适配，比如输送腐蚀性流体可采用不锈钢材质，输送普通水、空气可采用PVC、PP等工程塑料材质，模型的参数化结构可直接调整壁厚、翻边尺寸适配不同材料的加工要求，无需重新构建整体模型，可大幅缩短同系列不同规格产品的设计周期。
