汽车传动用同轴双出轴齿轮箱结构

　　在汽车动力传动系统的布局中，这类同轴双出轴齿轮箱常被布置在动力输出端与执行机构之间的衔接位置，核心作用是完成输入转速的匹配调整与扭矩的定向传递，适配车载附属机构、小型动力分路场景下的动力分配需求。从实际使用场景来看，这类齿轮箱不需要承担整车主减速器的大扭矩承载任务，更多是服务于车载辅助动力单元、专用作业装置的动力传导，比如车载小型液压泵驱动、特种作业车辆的附属机具动力输入，都可以通过这类紧凑结构的齿轮箱完成动力换向与转速匹配，避免动力源与执行机构直接硬连接带来的转速不匹配、安装空间受限问题。

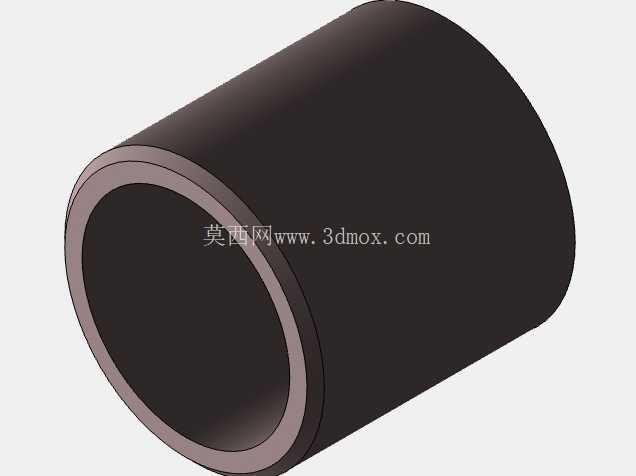

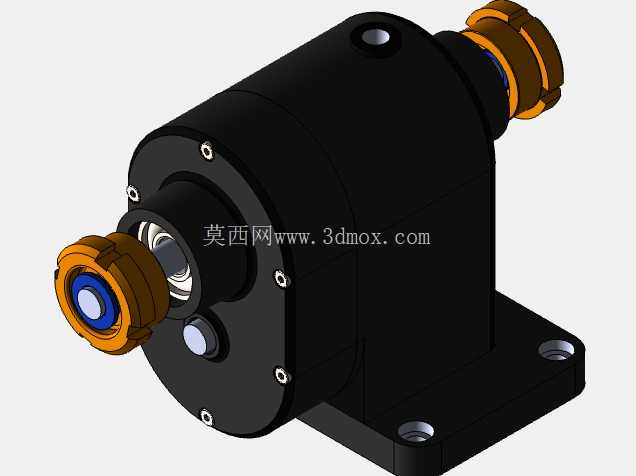

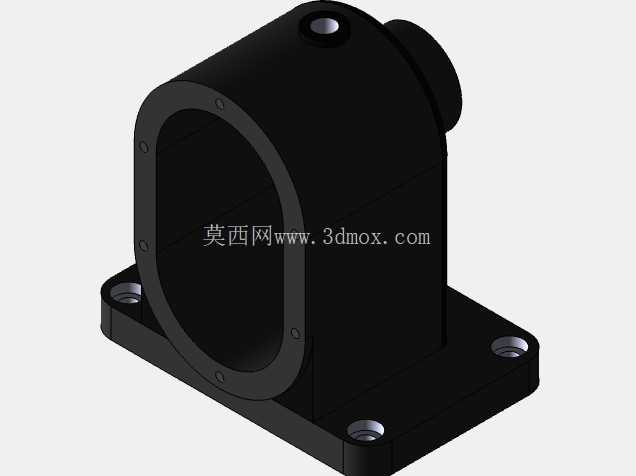

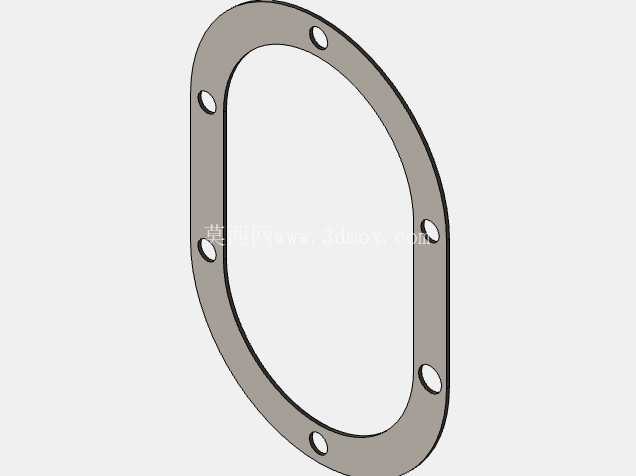

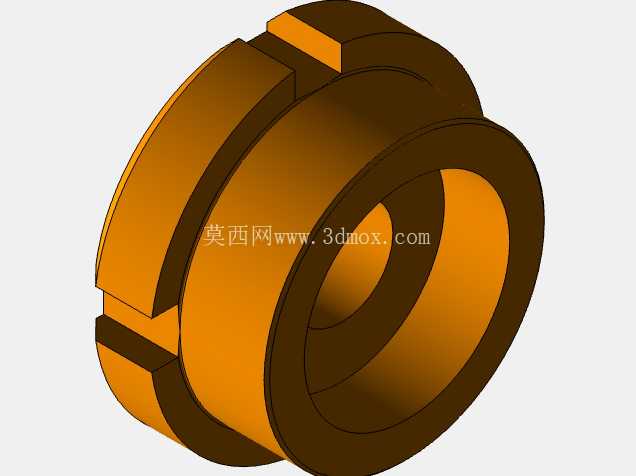

　　从结构功能特性来看，该齿轮箱采用一体式铸造壳体，底部带一体化安装支座，支座上预留两个沉头安装孔，可直接通过螺栓固定在设备安装基板上，安装面做了铣平处理，能保证装配后的同轴度公差控制在合理范围，避免长期运行出现齿轮偏磨。壳体主体为封闭腔式结构，所有齿轮传动副都封闭在壳体内部，腔体内可填充润滑脂或者低粘度齿轮油，依靠齿轮转动带油实现啮合面的持续润滑，同时壳体本身的密封结构可以阻挡外界粉尘、泥水侵入传动腔，适配车载场景下复杂的运行环境，减少日常维护频次。输入输出端采用同轴对称布局，两端轴伸都配备了快接式连接法兰，法兰外侧做了橙色防护结构，轴端内置轴承定位台阶，连接外部传动轴时不需要额外加工定位止口，直接通过法兰端面的连接孔即可完成快速对接，能有效缩短现场装配的调整时间。

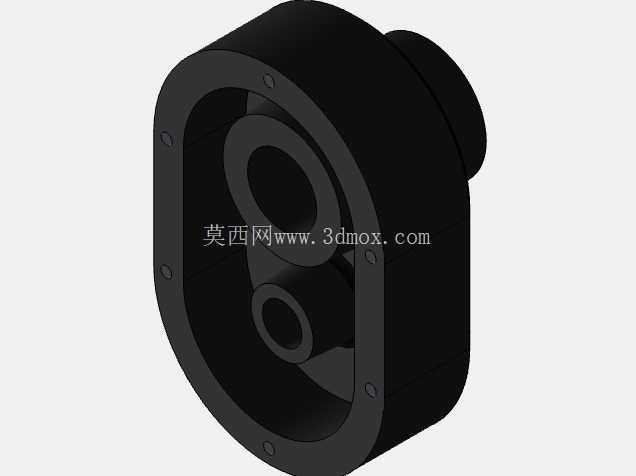

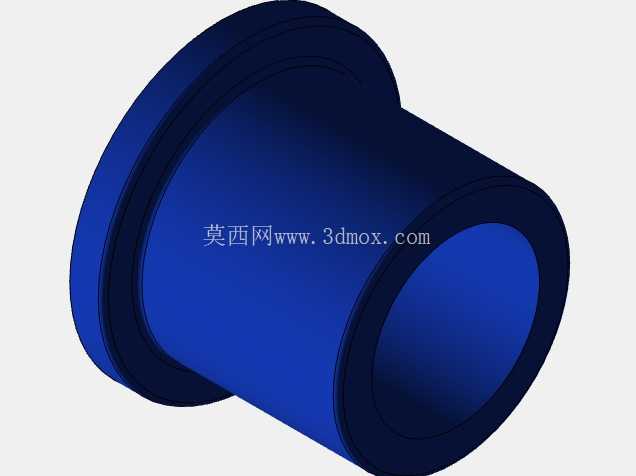

　　在设计思路上，这款齿轮箱优先考虑了紧凑性与安装便利性的平衡，整体外形近似方形带侧伸安装座，没有多余的外凸结构，在狭小的车载安装空间内可以灵活布置，不会和周边的管线、其他部件产生干涉。内部齿轮副采用直齿圆柱齿轮传动布局，相比斜齿结构加工难度更低，装配调整更方便，同时轴向力更小，两端支撑轴承可以选用普通深沟球轴承就能满足承载需求，降低了整体的制造成本与后期维护成本。壳体上预留的多个观察与固定螺孔，既可以作为注油、放油的工艺孔，也可以在需要时加装传感器监测内部油温、齿轮运行状态，适配不同场景下的功能拓展需求。两端的轴伸密封采用内置骨架油封结构，油封安装槽与壳体一体加工，密封配合面的粗糙度控制在Ra1.6以内，能有效防止内部润滑油泄漏，同时阻挡外部杂质进入。

　　从安装边界尺寸来看，该齿轮箱主体壳体的径向尺寸控制在较小范围，底部安装支座的孔距按照通用车载安装基板的标准孔距设计，两端轴伸的伸出长度刚好满足快接法兰的安装需求，不会因为轴伸过长导致运行时出现挠曲变形，也不会因为轴伸过短导致连接强度不足。安装时只需要保证安装基板的平面度公差在0.1mm以内，按照对角顺序拧紧安装螺栓即可完成固定，不需要额外制作过渡连接支架，能大幅降低配套设计的工作量。实际运行过程中，齿轮啮合的侧隙按照标准传动级调整，既可以保证正反转切换时没有明显的冲击空程，也能避免因为侧隙过小导致齿轮运转卡滞、温升过高的问题，在额定转速下运行时，壳体表面的温升可以控制在环境温度加30摄氏度以内，满足长时间连续运行的可靠性要求。对于结构设计从业者来说，这类齿轮箱的建模过程需要重点关注壳体内部腔室与齿轮副的间隙配合、安装孔位的位置度公差、轴伸与轴承位的同轴度要求，这些细节直接决定了模型转化为实际产品后的装配可行性与运行稳定性，建模时需要提前考虑加工工艺的可行性，比如壳体的拔模角度、内腔的清根要求，避免出现无法加工的结构特征。
