工业物料输送转接溜槽结构设计

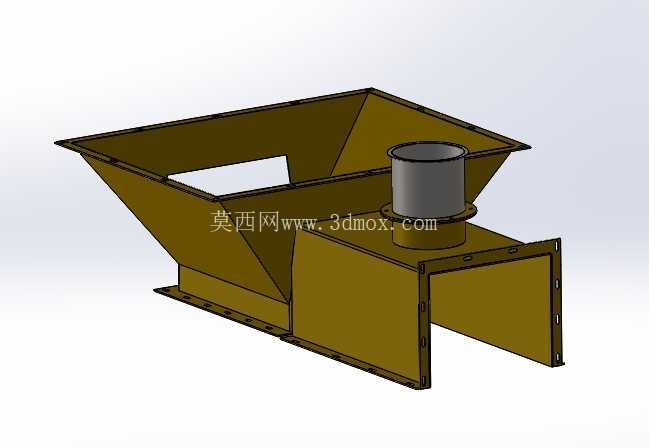

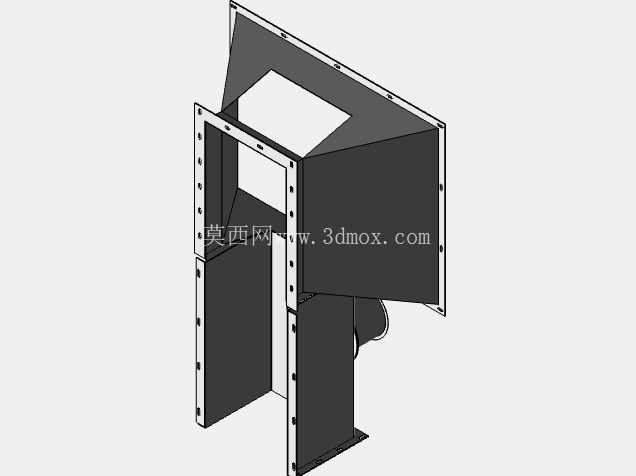

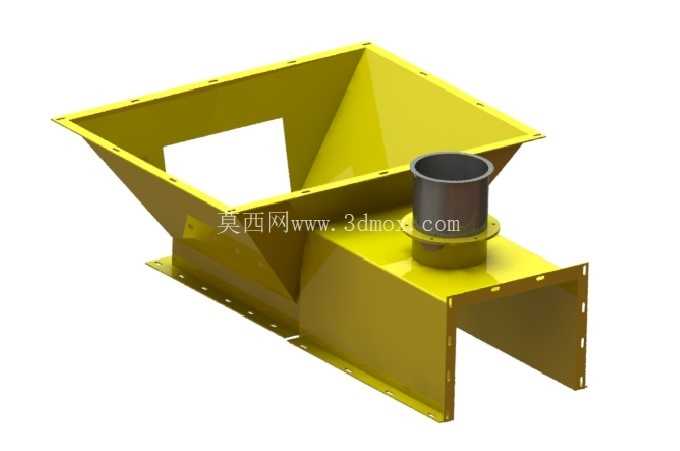

　　在散料输送的工业现场，不同输送段之间的物料转接一直是容易出现撒料、堵料、扬尘的薄弱环节，这款溜槽结构正是针对这类转接工况设计的导流构件，主要用于上游来料与下游输送设备或者料仓之间的衔接过渡，避免物料直接坠落冲击下游设备，同时约束物料流向，减少输送过程中的物料散落与粉尘外溢。从结构设计来看，整体采用上宽下窄的渐变斗型壳体，上部的敞口法兰边用于对接上游的来料端，不管是接上方的落料管还是连接上游输送机的头部卸料罩，都可以通过法兰孔位完成螺栓固定，上部的敞口尺寸做了放大处理，能够覆盖上游卸料的整个落料范围，避免物料落到溜槽外侧。

　　壳体中部的过渡段做了斜壁导流设计，倾斜角度是按照散料的安息角做的校核，保证粉状、颗粒状物料能够顺着斜壁自然滑落，不会在槽体内出现积料堵料的问题，斜壁的弯折处做了圆弧过渡处理，减少物料对壁板的冲刷磨损，延长壳体的使用寿命。溜槽侧面预留的圆形接口是用来对接除尘风管或者辅助进料口的，接口处做了外翻的法兰边，方便和外部管道做密封连接，当输送易起尘的粉料时，可以在这个接口外接除尘风网，在溜槽内部形成微负压，避免粉尘从各个连接缝隙处外溢，改善车间的作业环境；如果是需要在转接点添加辅助物料，也可以通过这个接口完成进料，不用额外在壳体上开孔改造。

　　下部的方形出料口同样做了法兰连接结构，用来对接下游的输送机导料槽或者料仓入口，出料口的尺寸和下游设备的进料口径做了匹配，保证物料能够全部落入下游设备的受料点，不会出现偏载撒料的问题。整个壳体采用钣金折弯焊接成型，所有的连接边都预留了螺栓固定的孔位，安装时不需要现场做大量的焊接作业，只需要通过螺栓把各个连接面紧固，加上密封胶条就可以完成装配，后期维护更换也很方便，只需要拆卸对应的连接螺栓就可以把溜槽整体吊离更换。在安装边界上，需要注意上部法兰和上游卸料点的同轴度偏差不能超过5mm，否则会导致物料长期冲刷单侧槽壁，造成局部磨损过快；下部出料口和下游受料点的落差要控制在合理范围，落差过小容易堵料，落差过大会导致物料冲击下游设备的输送带或者衬板，加快易损件的损耗。另外溜槽的侧壁上预留了观察口的安装位，日常巡检时可以不用拆开设备，直接通过观察口查看内部的物料流动情况，及时发现积料、卡料的问题。

　　针对不同的输送物料特性，这款结构的壁板厚度可以根据物料的磨损性做调整，输送粮食、塑料颗粒这类磨琢性小的物料时可以用较薄的板材，输送矿石、矿粉这类磨琢性强的物料时，可以在槽体内壁加装耐磨衬板，衬板通过沉头螺栓固定在壁板上，磨损后只需要更换衬板即可，不用整体更换溜槽壳体，降低后期的运维成本。在设计过程中，整个溜槽的流道做了流线型优化，没有出现直角弯折或者突然缩径的结构，避免物料在流动过程中出现卡顿，所有的焊缝都做在壳体外侧，内侧保持平整光滑，减少物料挂壁的可能。对于需要做密闭输送的工况，各个法兰连接面都可以加装橡胶密封垫，保证整个溜槽的密封性，既可以防止粉尘外溢，也可以避免外部的杂物进入输送系统污染物料。这类溜槽结构广泛应用在粮食加工、建材生产、矿山输送、饲料加工等行业的散料输送线中，作为不同输送设备之间的转接构件，相比直落式的转接料斗，这种带导流斜面的结构能够让物料以更平缓的角度进入下游设备，减少物料下落的冲击力，降低下游输送带的磨损，同时也能减少转接点的扬尘问题，是散料输送系统中非常关键的配套构件。
