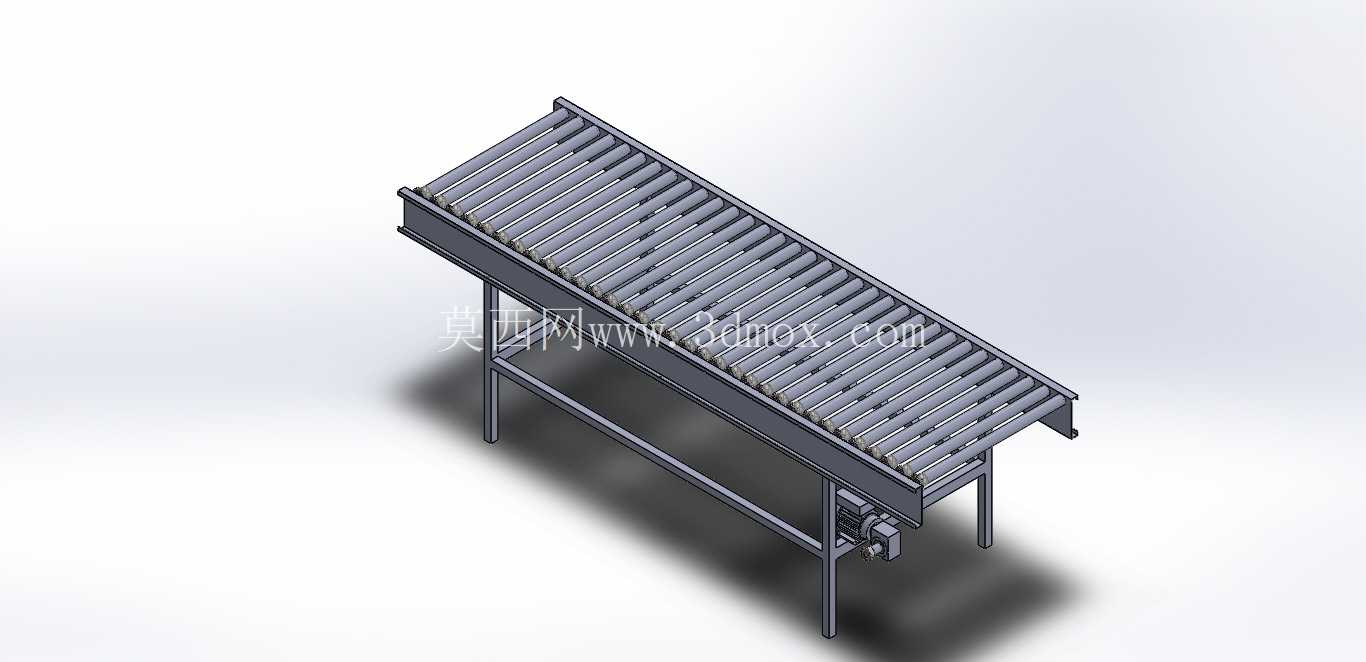

单侧驱动单辊立式辊式输送结构

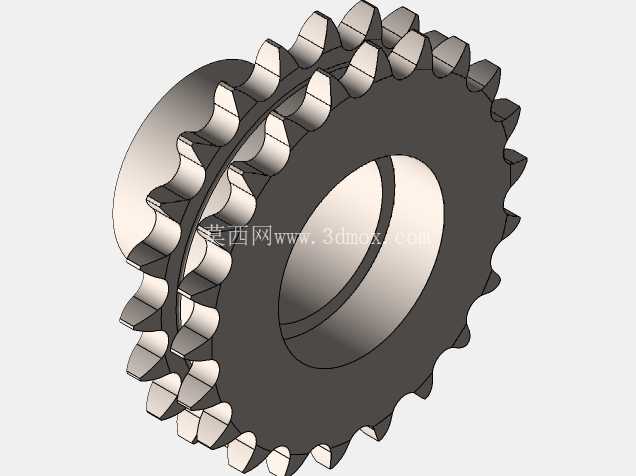

　　这套辊式输送结构主要面向轻工生产、包装工序、小件物料转运的工位间衔接场景，区别于长距离多辊道输送线，单辊结构更适合作为工位间的过渡抬升、转向衔接单元，比如包装线末端的料袋转向托举、印刷工序的卷材承托过渡、小型装配线的工件跨工位传递，在空间局促、不需要长距离连续输送的工位段，这类单辊结构的安装灵活性远高于整段辊道。从实际使用逻辑来看，该结构的核心功能是通过单根辊筒的定速转动，带动搭放在辊面的物料沿辊筒轴向垂直方向平稳移动，辊筒表面采用光滑金属面设计，不会对软质包装、卷材表面造成刮擦损伤，侧置的驱动单元直接通过联轴器与辊筒端轴连接，省去了链传动、带传动的中间张紧结构，传动效率更高，日常维护时不需要频繁调整传动件张紧度，仅需定期检查端轴轴承润滑状态即可。

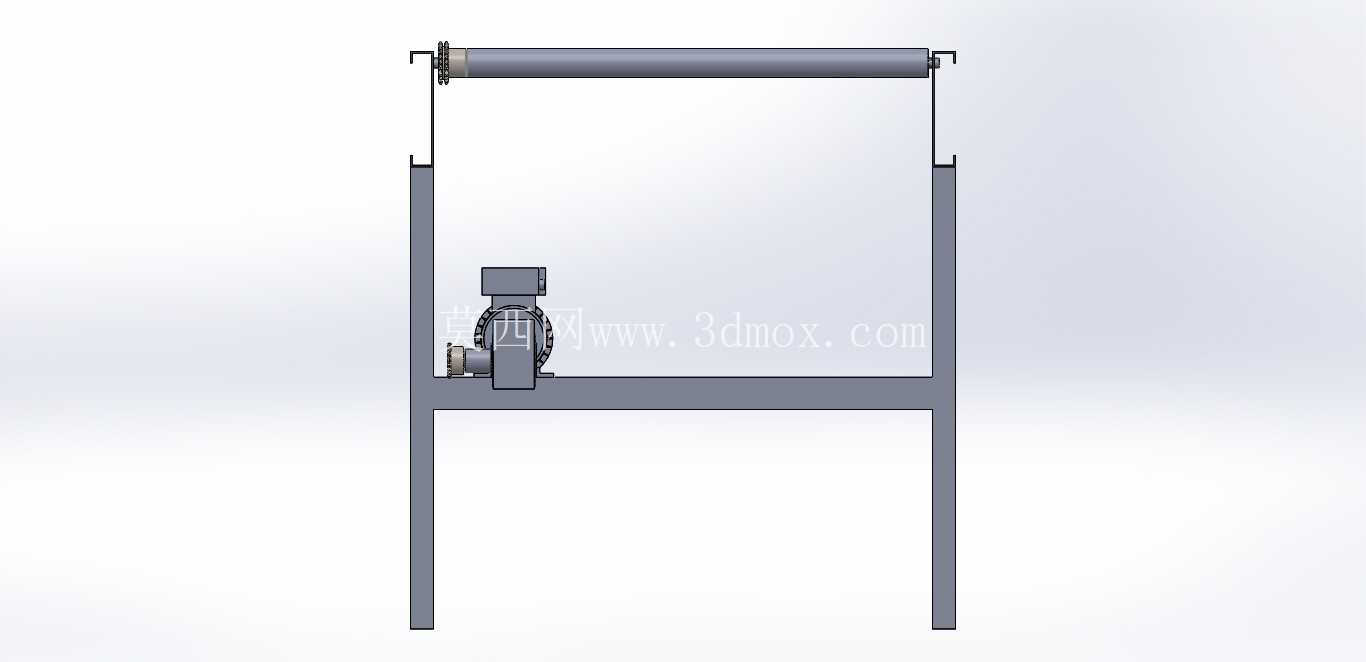

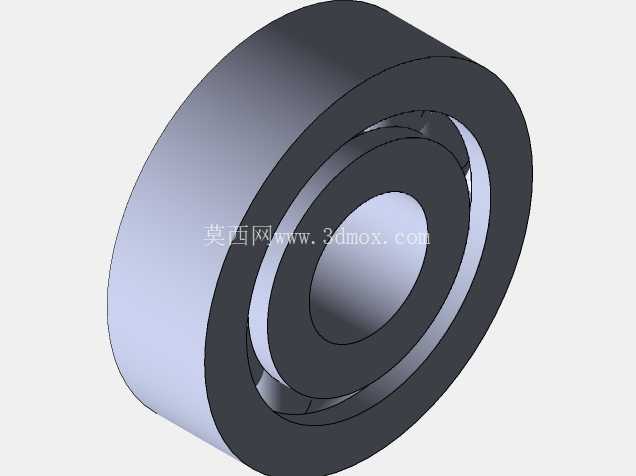

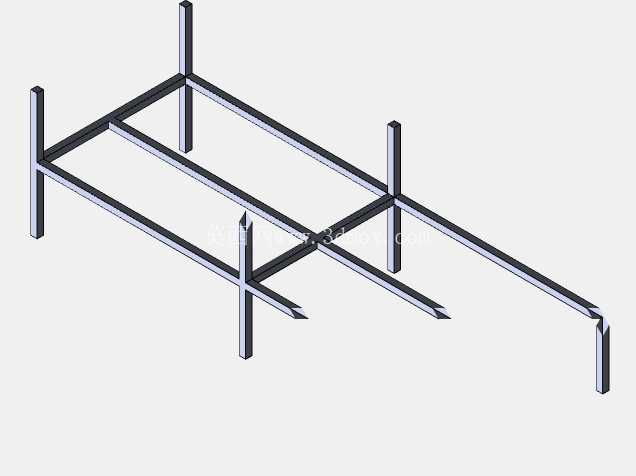

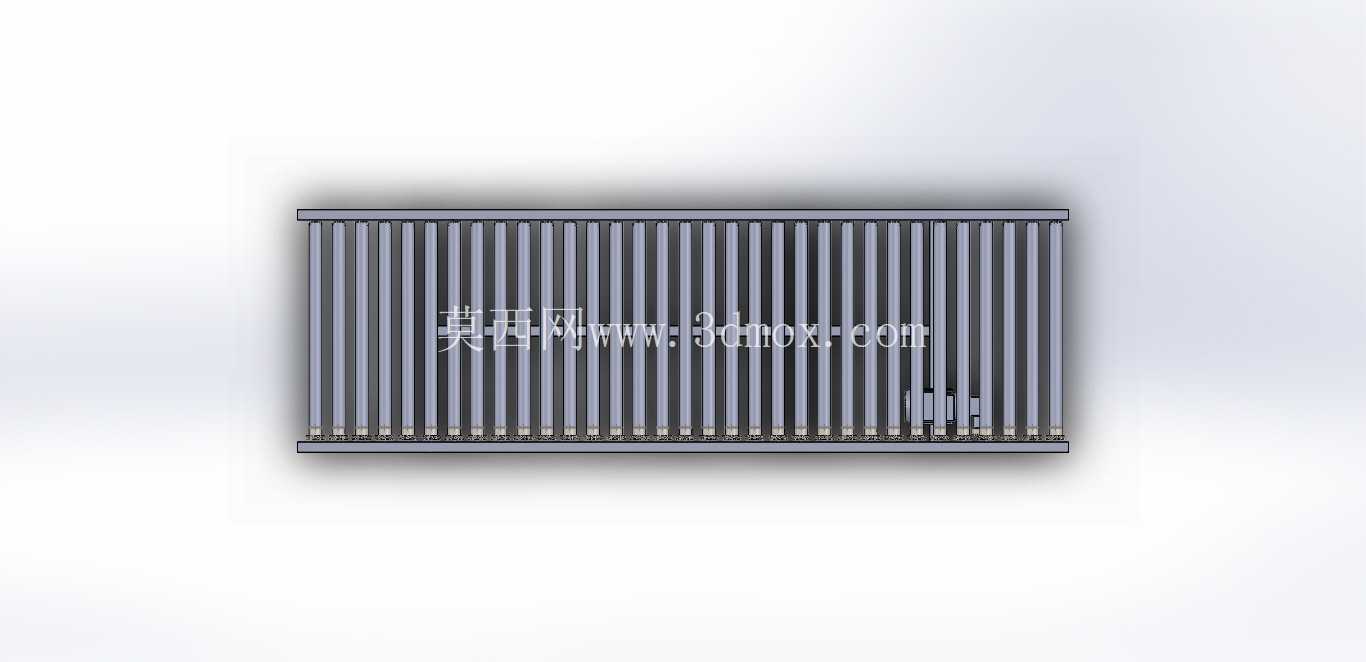

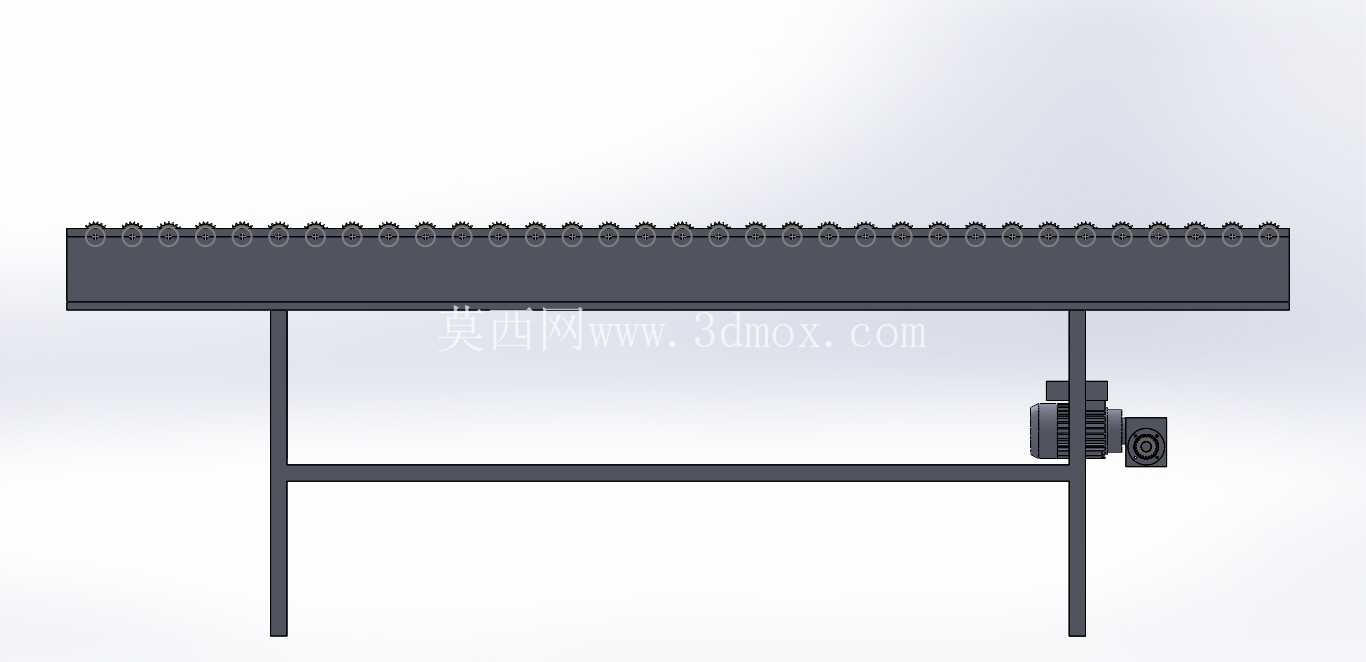

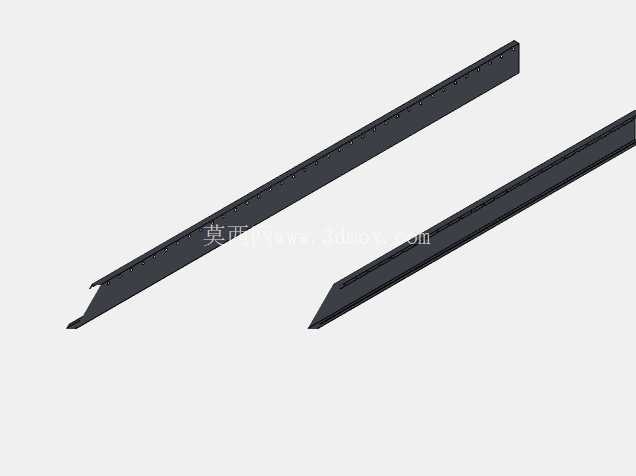

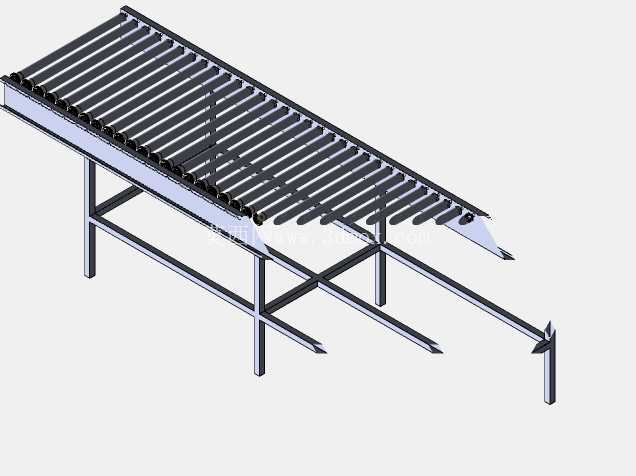

　　设计层面上，整体采用立式门型机架作为承载主体，两根竖直方管作为主支撑腿，底部通过横向方管焊接连接形成稳定的底框，保证设备运行时不会出现侧倾晃动，辊筒两端通过带座轴承固定在两根竖管的顶端位置，轴承座采用螺栓连接的方式固定在竖管预先加工的安装孔位上，后期更换辊筒或者调整辊筒水平度时，仅需松开轴承座固定螺栓即可完成操作，不需要整体拆解机架。驱动单元安装在其中一侧竖管的中下部位置，电机安装板与竖管焊接为一体，电机输出轴与辊筒端轴保持同轴度设计，安装时通过百分表打表调整同轴度，避免运行时出现轴系跳动、轴承过早磨损的问题。

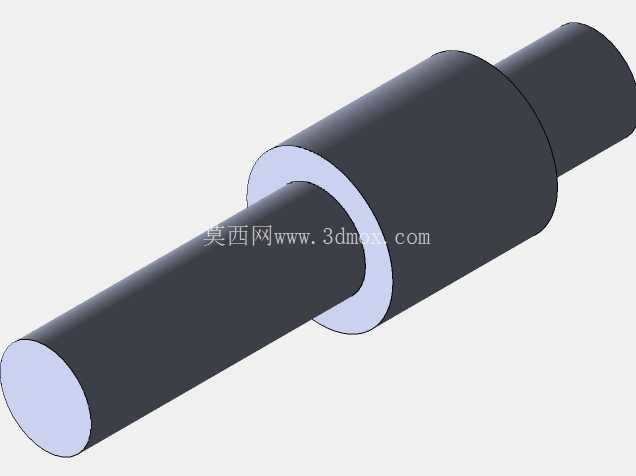

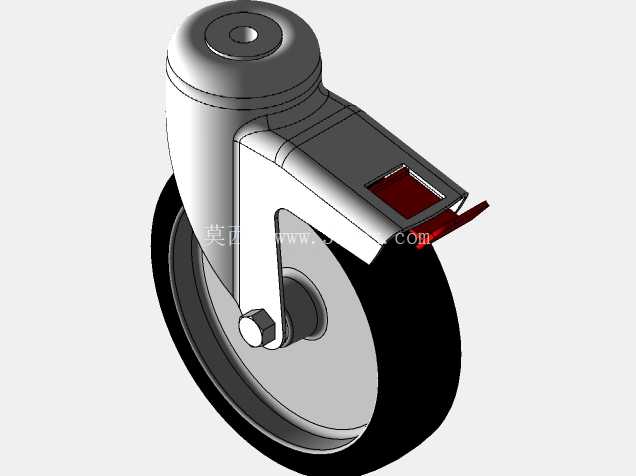

　　从安装边界来看，整体机架的横向宽度略大于辊筒的有效工作长度，两侧预留的轴承座安装空间不会超出生产线旁的安全通道边界，竖直方向的高度可以根据对接工位的工作面高度做适配调整，竖管底部预留有地脚螺栓安装孔，可以直接固定在车间地面的预埋钢板上，也可以加装脚轮做成可移动的临时输送单元，适配多工位柔性生产的需求。辊筒的直径选型充分考虑了常见输送物料的重量，壁厚满足常规100kg以内物料的承托需求，不会出现辊筒中部弯曲变形的问题，端轴采用调质处理的圆钢加工，与辊筒筒体采用焊接后再车削加工的工艺，保证辊筒的圆柱度与端轴的同轴度，运行时辊面跳动量控制在机械设计要求的公差范围内，避免物料输送时出现跑偏、卡顿的问题。

　　在实际产线布局中，这类单辊结构经常成对配合使用，分别布置在转向工位的进出料位置，或者作为长距离辊道的端部动力补充单元，解决长辊道末端动力不足、物料输送速度下降的问题，也可以单独使用在卷材放卷、收卷工位，作为承托辊减少卷材轴的受力负载，延长放卷轴的使用寿命。结构设计上没有多余的冗余部件，所有焊接位置都做了焊后去应力处理，避免长期使用后机架出现焊接变形，所有外露的加工面都做了防锈处理，适合车间多粉尘、少量油污的工作环境，不需要做特殊的防护即可长期稳定运行。
