不锈钢倾斜式物料输送设备结构设计

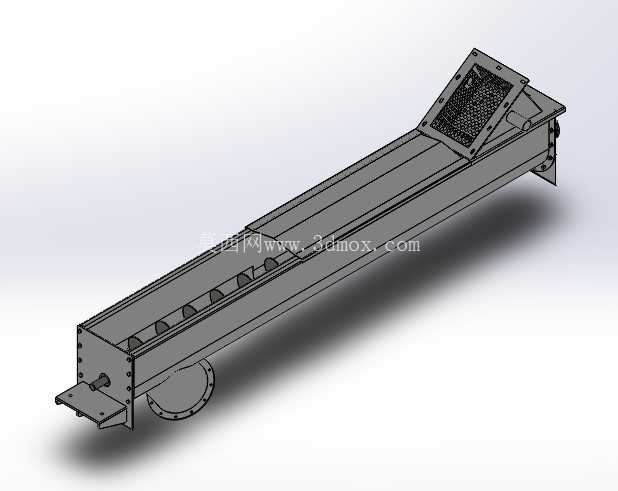

在食品加工、精细化工、餐厨废弃物处理这类对设备材质有卫生要求、同时存在物料高差输送需求的生产场景里，这类倾斜布置的不锈钢输送结构是衔接不同工序段的核心中转设备。不同于水平布置的输送设备，该结构采用一端低位接料、一端高位排料的倾斜安装形式，低位端设置敞口接料斗，可直接承接上游设备出料或者人工投料，高位端设置侧向排料口，能够将物料直接送入下游加工设备、储料仓或者收集容器内，省去了中间转料的人工环节，也避免了物料转运过程中的撒漏、二次污染问题。

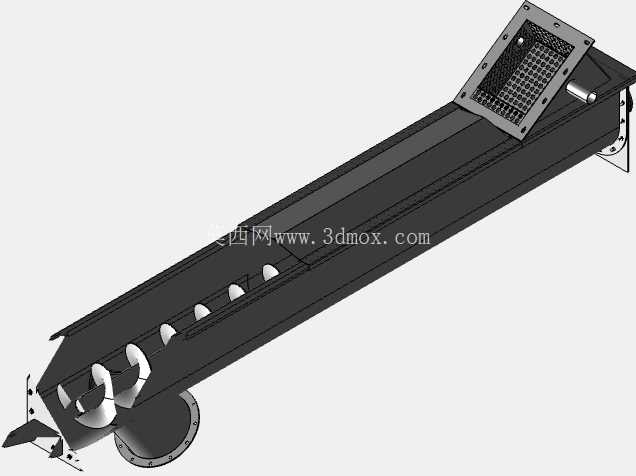

从结构设计逻辑来看，整机采用槽式封闭壳体设计，壳体材质选用不锈钢，一方面是因为不锈钢表面光滑不易粘料，日常清洁维护方便，能够满足食品、医药类生产场景的卫生要求，另一方面不锈钢材质耐弱酸弱碱腐蚀，在处理含水率偏高、带有一定腐蚀性的物料时，设备使用寿命更长，不会因为壳体锈蚀污染输送物料。壳体内部布置螺旋输送叶片，叶片与壳体底部间隙控制在合理范围，既不会因为间隙过小导致叶片与壳体摩擦产生异响、磨损，也不会因为间隙过大造成物料残留，对于粉状、小颗粒状甚至短纤维状的物料都能实现稳定推送，不会出现物料卡滞、空转的问题。

设备的驱动端布置在高位排料侧，这种布置方式能够让螺旋轴在工作时处于受拉状态，相比驱动端布置在低位的受压状态，轴系的受力条件更好，长距离输送时可以减小轴的挠度，降低中间支撑的布置密度，减少物料输送过程中因为中间支撑造成的物料堵塞、残留问题。低位端设置带密封结构的尾部轴承座，轴承座与壳体之间采用密封件隔离，避免物料粉尘进入轴承内部造成磨损，同时低位端底部设置可开合的清理口，当设备需要更换输送物料种类、或者长期停机清理时，可以打开清理口将壳体内残留的物料彻底排出，避免残留物料变质影响后续生产。

安装边界方面，该设备的倾斜角度可根据现场安装空间在30度到45度之间调整，低位端设置可调支撑脚轮，既可以在设备移位时方便推移，也可以在安装定位时调整接料口的高度，匹配不同高度的上游出料设备；高位端设置安装固定板，可以通过膨胀螺栓直接固定在地面或者下游设备的机架上，避免设备运行过程中因为螺旋转动的反作用力产生晃动、位移。设备的进料口尺寸适配常规的人工投料节奏以及上游设备的出料流量，不会因为进料口过小造成物料堵料，排料口的尺寸与螺旋输送的产能匹配，能够保证物料排出顺畅，不会在排料口位置出现积料。

从实际使用的角度出发，该结构的设计充分考虑了不同工况的适配性，壳体的连接位置全部采用满焊打磨处理，焊缝处平整无毛刺，不会出现物料卡滞在焊缝缝隙的问题；螺旋叶片采用连续冷轧成型后焊接在中心轴上，叶片表面平整，推送物料时阻力更小，运行噪音更低。针对不同的物料特性，还可以调整螺旋叶片的螺距，比如输送流动性好的颗粒物料时可以采用大螺距提升输送效率，输送流动性差的粉状物料时可以采用小螺距避免物料打滑，保证输送效率稳定。设备整体的外形宽度控制在较窄的范围，能够在空间比较局促的生产车间内布置，不需要占用过大的安装空间，对于老旧生产线的升级改造场景也有很好的适配性，不需要对现有车间布局做大幅度调整就能完成设备安装对接。
