发动机排气系统弯管式连接构件

在车用动力、固定式内燃机组、工程作业机械的动力单元排气回路中，这类弯管结构的连接构件承担着废气导流与多节点对接的核心作用，是排气歧管末端与后级排气总成、涡轮增压器进气侧之间的关键衔接部件。从实际工况来看，该构件直接接触发动机排出的高温燃烧废气，工作区间内介质温度最高可达900℃，同时需要承受发动机运转过程中传递的持续振动、排气脉冲带来的交变压力，还要抵御燃烧产物中硫化物、碳烟颗粒的腐蚀，因此结构设计阶段就需要兼顾力学性能与流道合理性。

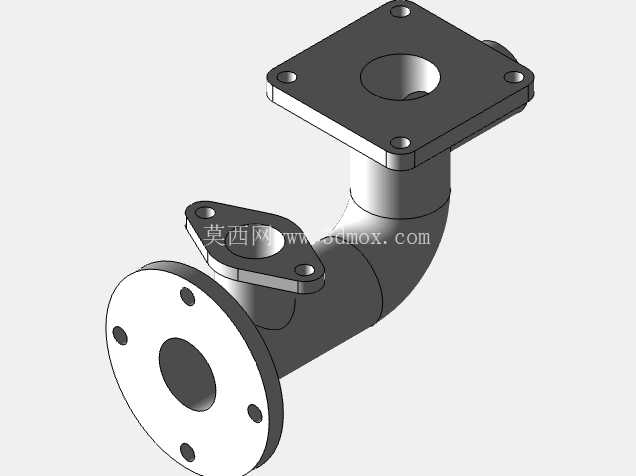

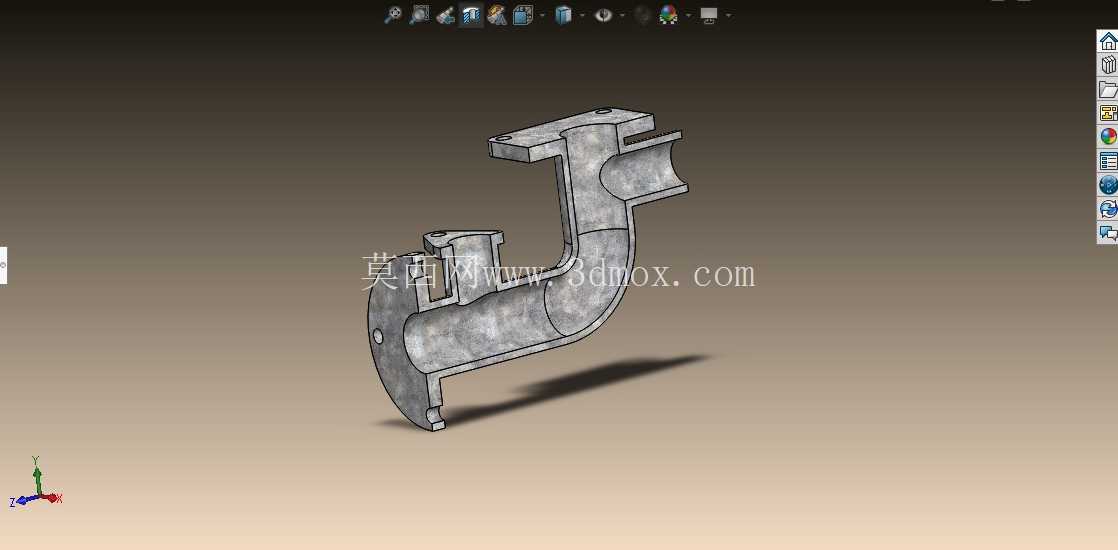

从结构形态来看，该构件采用一体化弯管主体设计，一端设置大尺寸圆形法兰对接面，法兰端面均匀分布螺栓过孔，用于和排气歧管的出口端面实现刚性密封连接，法兰面的平面度公差需要控制在0.1mm以内，避免高温工况下出现密封失效导致的废气泄漏；弯管主体采用渐变曲率的弧形流道，相比直角弯折结构能够大幅降低排气阻力，减少排气背压对发动机充气效率的负面影响；管身另外设置两个不同规格的小尺寸法兰接口，分别用于对接废气再循环管路、温度或压力传感器取气接口，满足不同动力配置的功能扩展需求。

设计过程中首先需要匹配对应排量发动机的排气流量需求，确定主管路的通径尺寸，避免通径过小造成排气节流，同时也要控制管路整体的外形轮廓，避免与发动机舱内的周边部件、隔热罩、管线束产生运动干涉。安装边界方面，主法兰的螺栓孔位需要与对应机型排气歧管的出口孔位完全同轴，安装面的法向角度需要匹配后级排气系统的布置走向，两个侧置接口的位置需要预留足够的操作空间，方便后续传感器或者外接管路的装配与维护。

材料选择上，针对量产民用机型多采用耐热铸铁材质，这类材料的高温强度稳定，铸造工艺成熟，成本可控，能够满足常规工况下的使用寿命要求；针对高负荷性能机型或者特种作业动力单元，则可以选用304或者316牌号不锈钢，这类材料的耐腐蚀性能与高温抗蠕变性能更优，能够适应更恶劣的工作环境，部分高性能应用场景还会采用合金钢材质，通过焊接与机加工结合的工艺制造，进一步提升构件的结构强度与尺寸精度。

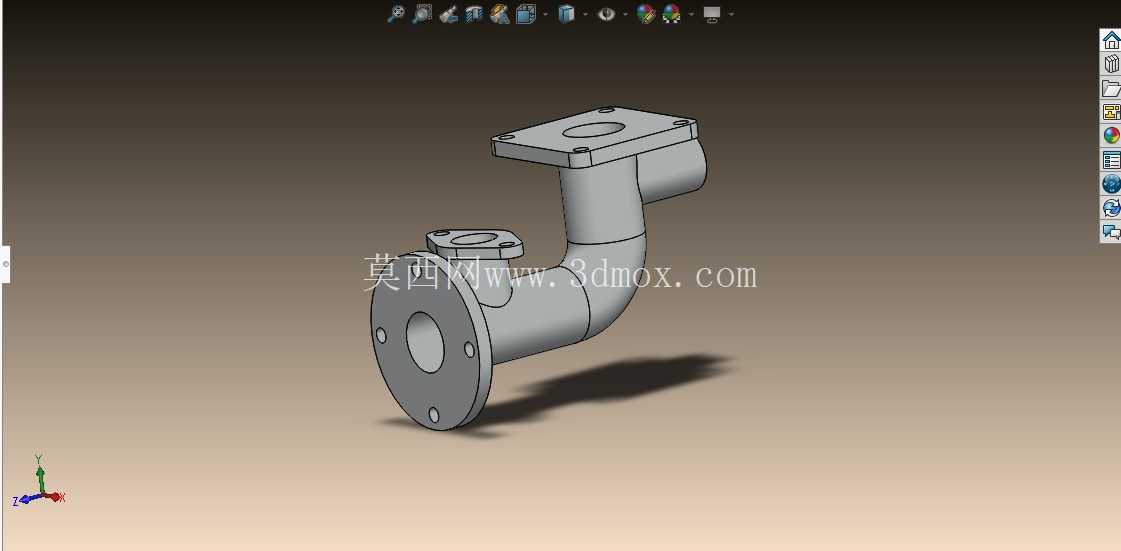

结构细节上，管身的壁厚需要根据工作压力与振动强度做差异化设计，法兰与管身的衔接位置设置过渡圆角，减少应力集中，避免长期交变载荷下出现开裂失效；法兰的密封面根据密封方案的不同，可以设计为平面密封或者止口密封结构，配合对应的密封垫片实现高温下的可靠密封。在三维建模过程中，需要同步完成流道的流体仿真验证，确认弯管位置不会出现明显的气流紊流区，同时完成结构的模态分析，规避发动机常用转速区间内的共振风险，确保构件在全生命周期内的运行可靠性。
