法兰连接式三通流体控制阀体结构

　　在工业流体输送管网、工艺介质调控系统中，阀体作为阀门组件的核心承载壳体，直接决定了整套调控单元的承压边界与安装适配性，这款三通结构的法兰式阀体，是针对多向介质汇流、分流调控场景开发的壳体零件，适配公称通径范围内的工业管道安装需求。从实际工程应用来看，这类阀体常被用在化工介质输送管线、市政给排水支路、蒸汽供热管网的节点位置，作为截止阀、节流阀的外部承载结构，内部需要容纳阀杆、阀瓣、密封座等核心动作组件，因此壳体的内腔结构设计直接决定了内部组件的装配空间与动作行程。

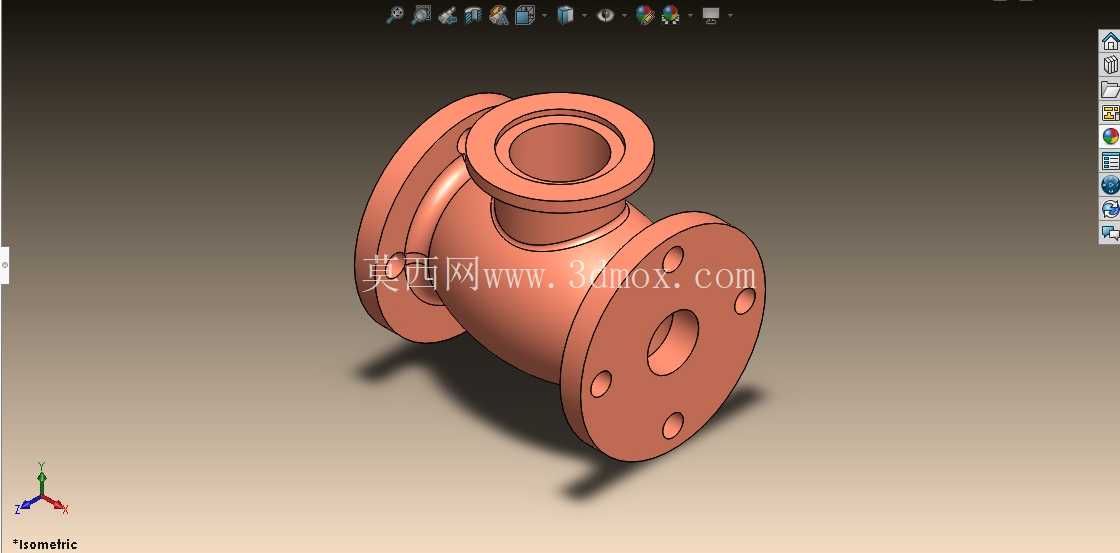

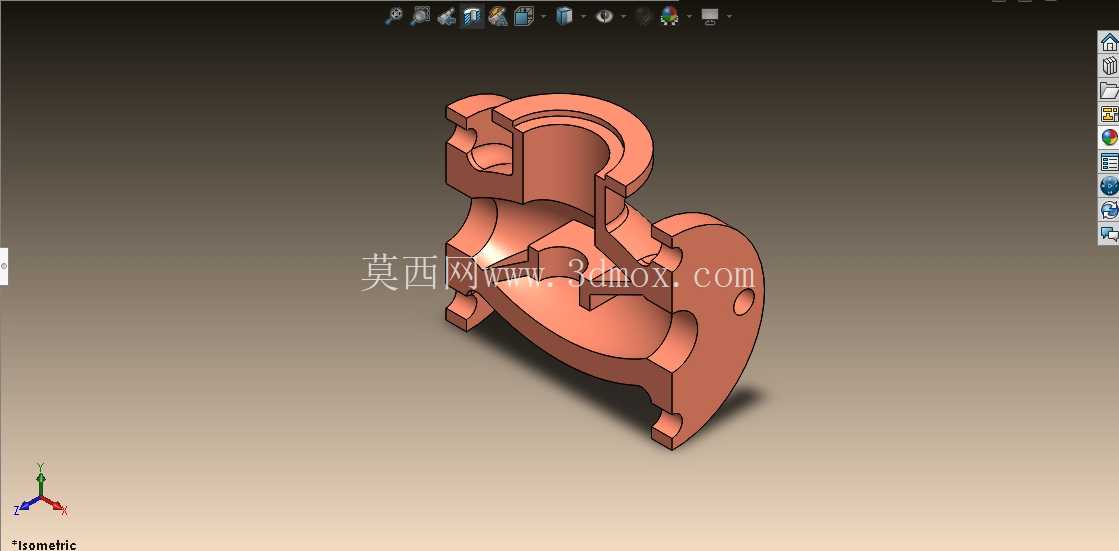

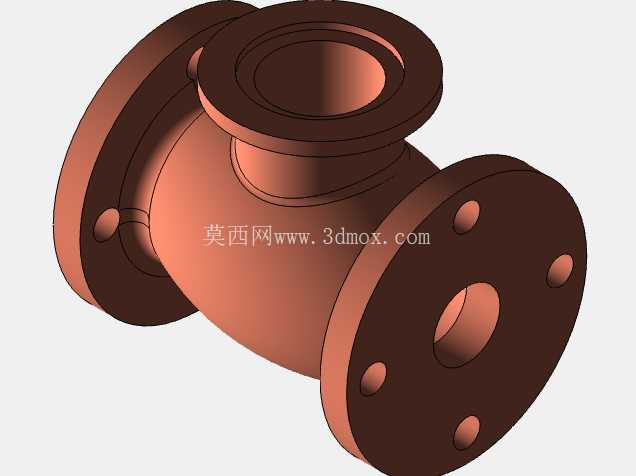

　　从结构设计逻辑来看，这款阀体采用三向法兰接口布局，三个接口的端面均加工有标准螺栓孔与密封面，其中两个同轴接口为介质直通通道，垂直方向的接口为阀杆装配与介质导流通道，这种布局可以在不额外增加管线弯头的前提下，实现垂直方向的介质流向切换或者流量调节，有效减少管线的连接节点，降低管网的泄漏风险。在安装边界设计上，三个法兰端面的螺栓孔采用均布排布，匹配对应压力等级的管道法兰标准，安装时只需在法兰密封面间加装适配材质的密封垫片，通过螺栓均匀预紧即可实现可靠密封，不需要额外的焊接工序，大幅降低现场安装的施工难度，也方便后续的阀门检修与组件更换。从功能特性来看，阀体的内腔设置了与阀座匹配的定位台阶，用于固定密封阀座，同时内腔流道采用圆弧过渡设计，尽可能减少介质在壳体内的流动阻力，避免介质在腔体内形成涡流造成的压损与冲蚀，针对不同的输送介质特性，这类阀体可以选用铸钢、不锈钢或者铸铁材质进行铸造加工，铸铁材质适配低压给排水、无腐蚀性介质的输送场景，铸钢材质可以承受中高压的蒸汽、油品介质输送，不锈钢材质则适配腐蚀性化工介质、洁净流体的输送需求。

　　在结构强度设计上，法兰与筒体连接的位置做了加厚过渡处理，避免螺栓预紧力与介质压力共同作用下产生应力集中，阀体的壁厚根据公称压力等级做了对应冗余设计，确保在额定工作压力下不会出现壳体变形或者渗漏，同时壳体的外形结构适配常规的阀门安装空间，不需要为其预留额外的操作间隙，可以直接在标准管线支架上完成固定。在三维建模过程中，这类阀体的设计需要优先确认三个接口的法兰标准匹配性，包括法兰的密封面形式、螺栓孔的中心距与孔径、法兰厚度等参数，其次要校核内腔流道的通径是否满足设计流量要求，阀座安装台阶的尺寸公差是否满足密封组件的装配要求，同时还要考虑铸造工艺的拔模斜度与壁厚均匀性，避免铸造过程中出现缩孔、砂眼等缺陷，影响壳体的承压能力。

　　实际选型过程中，工程人员需要根据管线的设计压力、输送介质的腐蚀性、安装空间的接口方向来匹配对应的阀体结构，这款三通法兰阀体的结构形式，能够覆盖大多数中小口径的多向流体调控需求，相比焊接式阀体，其可拆卸的法兰连接形式更适合需要定期检修维护的工艺管线，相比螺纹连接式阀体，其法兰连接的密封可靠性更高，能够承受更高的介质压力与温度波动。在装配适配性上，这款阀体的上部接口预留了阀杆填料函的安装空间，可以匹配标准规格的填料密封组件，实现阀杆动作过程中的动态密封，避免介质从阀杆位置泄漏，同时阀体的外部结构不需要额外的加固筋，依靠自身的筒体壁厚即可满足刚性要求，在运输与安装过程中不容易出现变形，能够保证内部组件的装配精度不受外力影响。
