钣金结构散热通风电源箱体设计

在工业电控系统、小型工控设备集成、桌面级测试装置搭建场景里，电源模块的防护与散热始终是结构设计环节绕不开的核心需求，这款钣金材质的电源箱体，正是针对中小功率电源模块的安装防护需求开发的定制化壳体结构。从实际落地的使用场景来看，这类箱体既可以适配实验室自研测试设备的内置电源安装，也能作为小型工业控制终端的独立电源防护外壳，甚至可以在桌面级电子制作、非标自动化设备的局部电控单元中承担电源模块的承载、防护与散热功能，适配场景覆盖了从民用电子改装到工业小功率电控集成的多个领域。

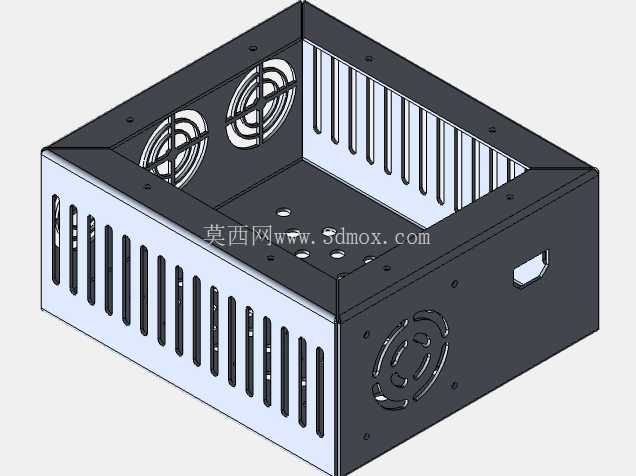

设计之初最先敲定的是散热结构的布局，考虑到电源模块工作时功率器件会持续散发热量，若密闭腔体内热量堆积会直接导致电容、功率管等元件寿命折损，因此在箱体的三个相邻侧壁都设计了等间距排布的长条形通风槽，槽体的宽度经过钣金折弯工艺的可行性校核，既不会因为槽宽过大导致壳体整体刚性下降，也不会因为槽宽过窄阻碍空气对流。在其中一个侧壁预留了圆形的风扇安装切口，切口周边的螺丝孔位完全匹配常规80mm规格轴流散热风扇的安装尺寸，用户可以根据自身电源模块的发热功率选择是否加装主动散热风扇，当设备运行功率较低、发热量较小时，依靠侧壁通风槽的自然对流即可满足散热需求，若搭载高功率电源模块，则可直接在预留位安装风扇实现主动排风，无需二次对壳体进行打孔加工。

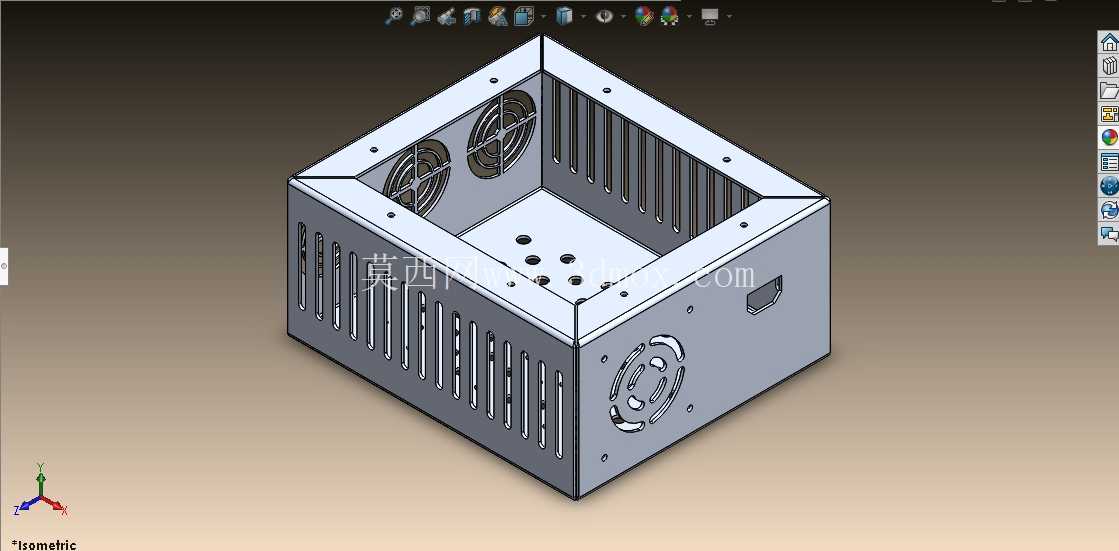

箱体顶部的法兰翻边结构是整个设计里兼顾安装便利性与结构强度的关键，翻边上均匀排布的安装孔，既可以用于箱体上盖的锁紧固定，也能作为整个电源箱向设备机架上安装的连接点位，孔位的间距经过统一规划，能够适配常见的工业铝型材机架安装孔距，也能匹配常规电子设备外壳的内部安装螺柱位置。箱体内部的底板上预留了多组不同规格的安装孔，这些孔位的位置是对照市面上常见的开关电源模块、滤波模块、接线端子排的安装尺寸排布的，用户不需要额外在底板上钻孔攻丝，就可以直接将电源相关元件通过螺丝固定在箱体内，大幅减少现场装配的加工工作量。

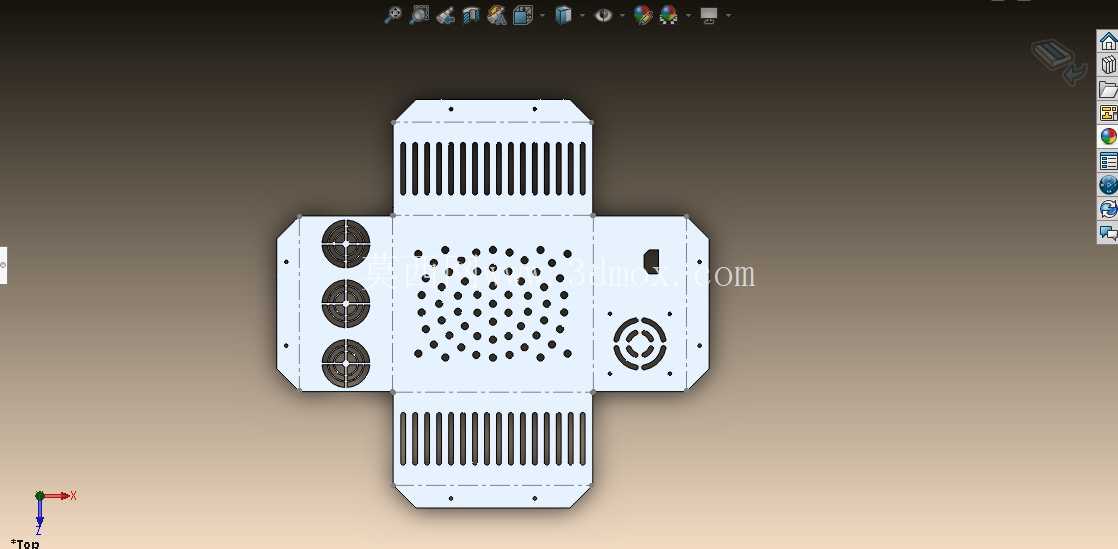

从加工工艺的角度来看，整个箱体采用钣金折弯拼接的结构设计，所有的折弯边都预留了合理的折弯止裂槽，避免折弯过程中出现材料撕裂的问题，展开后的平面板材轮廓没有复杂的异形结构，所有的通风槽、安装孔都可以通过激光切割一次性加工完成，不需要额外的冲压模具，小批量生产时加工成本极低，折弯工序只需要按照折弯线依次弯折即可成型，相邻板边的连接可以通过焊接或者拉铆的方式完成，成型后的箱体棱角处做了小倒角处理，避免装配过程中锋利的边角划伤操作人员。

关于安装边界的尺寸适配，这款箱体的内部净空间预留了足够的接线余量，当电源模块固定在底板上之后，模块与侧壁通风槽之间保留了不小于10mm的空气流通间隙，既可以避免元件直接贴住侧壁影响散热，也能给接线端子的走线留出足够的操作空间，侧壁上预留的小尺寸缺口是专门为电源输入输出线缆的走线设计的，缺口位置刚好对应常规接线端子的安装高度，线缆从缺口引出后可以直接连接外部设备，不需要在箱体上额外开设走线孔。箱体的整体外形方正，没有外凸的结构件，多个相同的箱体可以紧密并排安装在机架上，不会出现结构干涉的问题，能够最大化利用机柜内部的安装空间。

在结构刚性的校核上，箱体的每个侧壁都因为通风槽的加强筋效应获得了更好的抗变形能力，长条形的通风槽相当于在平板上加工出了密集的加强筋结构，相比同等厚度的光面钣金侧壁，带通风槽的侧壁抗弯折能力提升了近40%，即使在安装过程中对侧壁施加一定的按压外力，也不会出现明显的塑性变形，能够很好地保护内部的电源元件不受外力冲击损坏。整个箱体的表面处理可以根据使用场景选择喷塑、镀锌或者阳极氧化，在普通室内环境下使用时，普通冷轧板喷塑即可满足防锈需求，若在潮湿或者有轻微腐蚀的环境下使用，则可以选用镀锌板材加工或者做表面阳极氧化处理，适配不同的使用环境要求。
