污水处理厂污泥解压机配套风阀结构

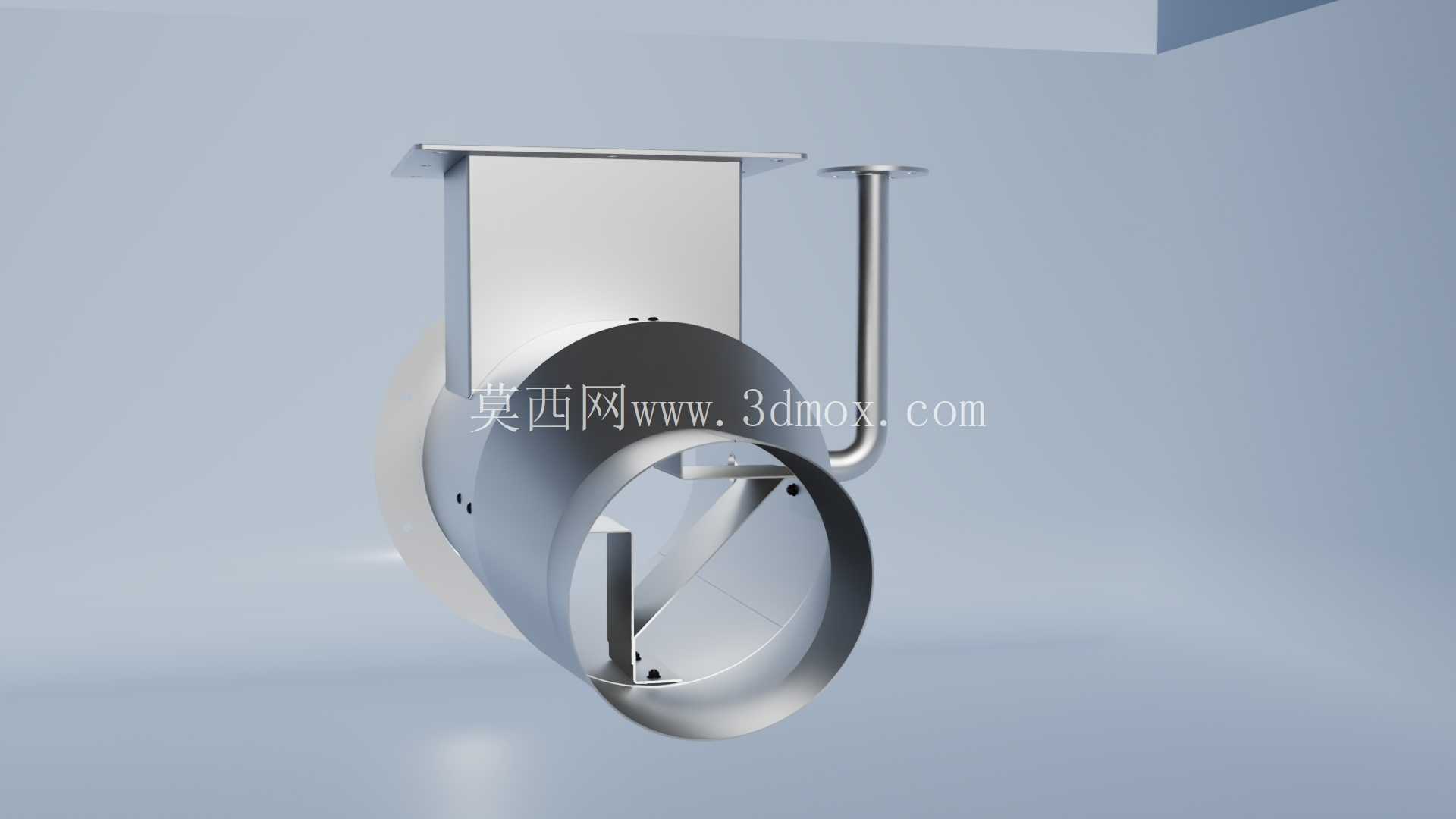

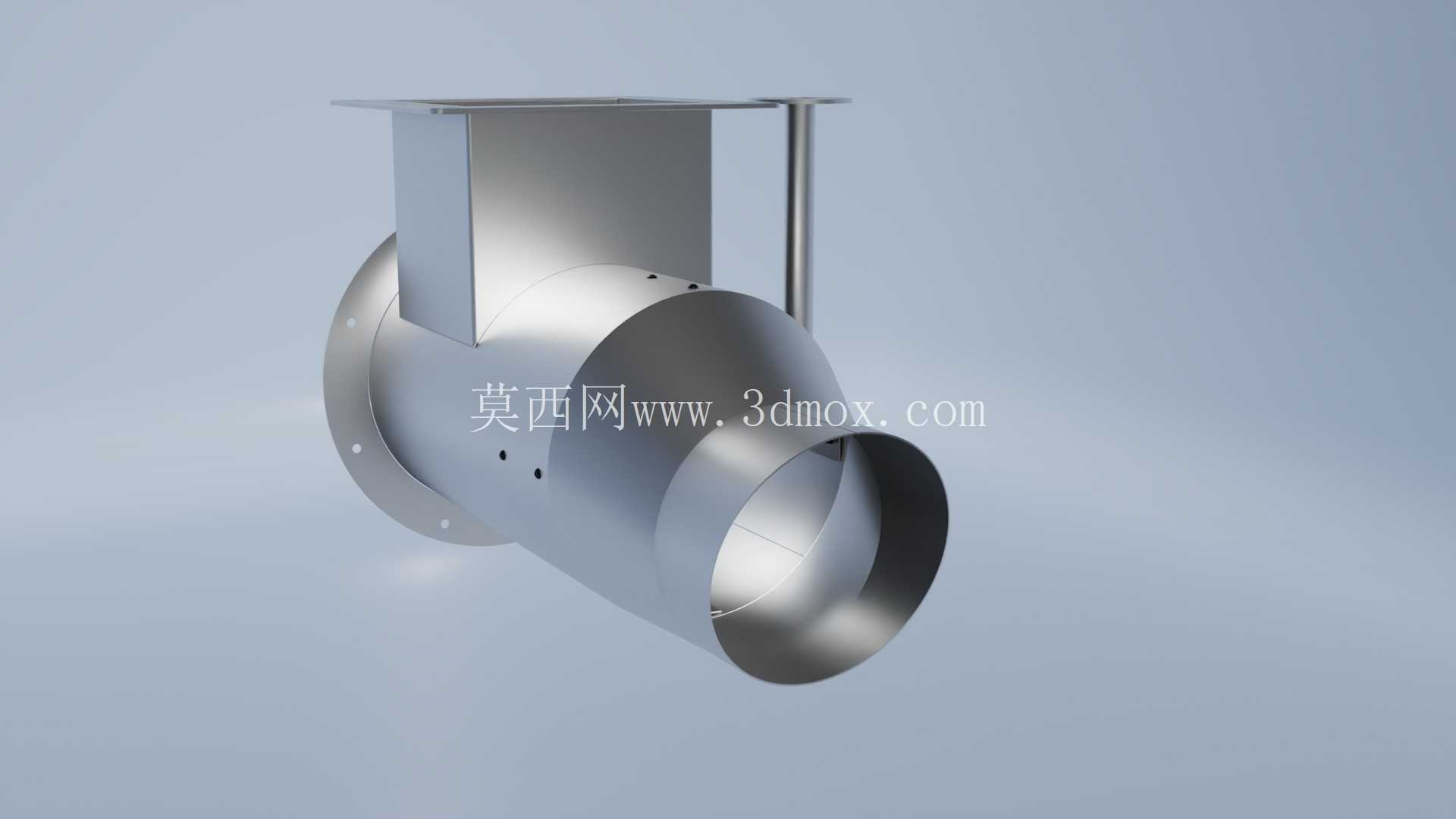

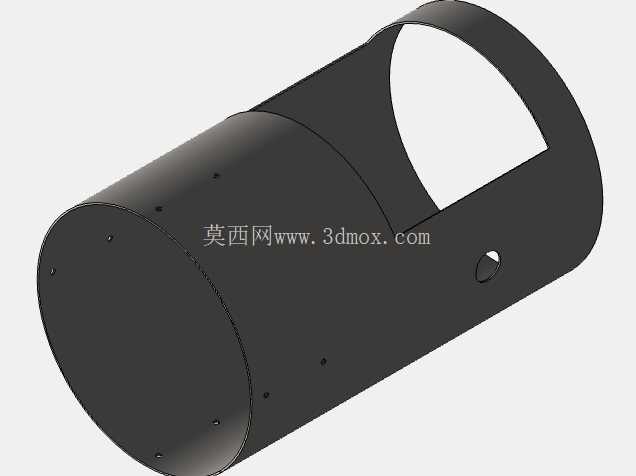

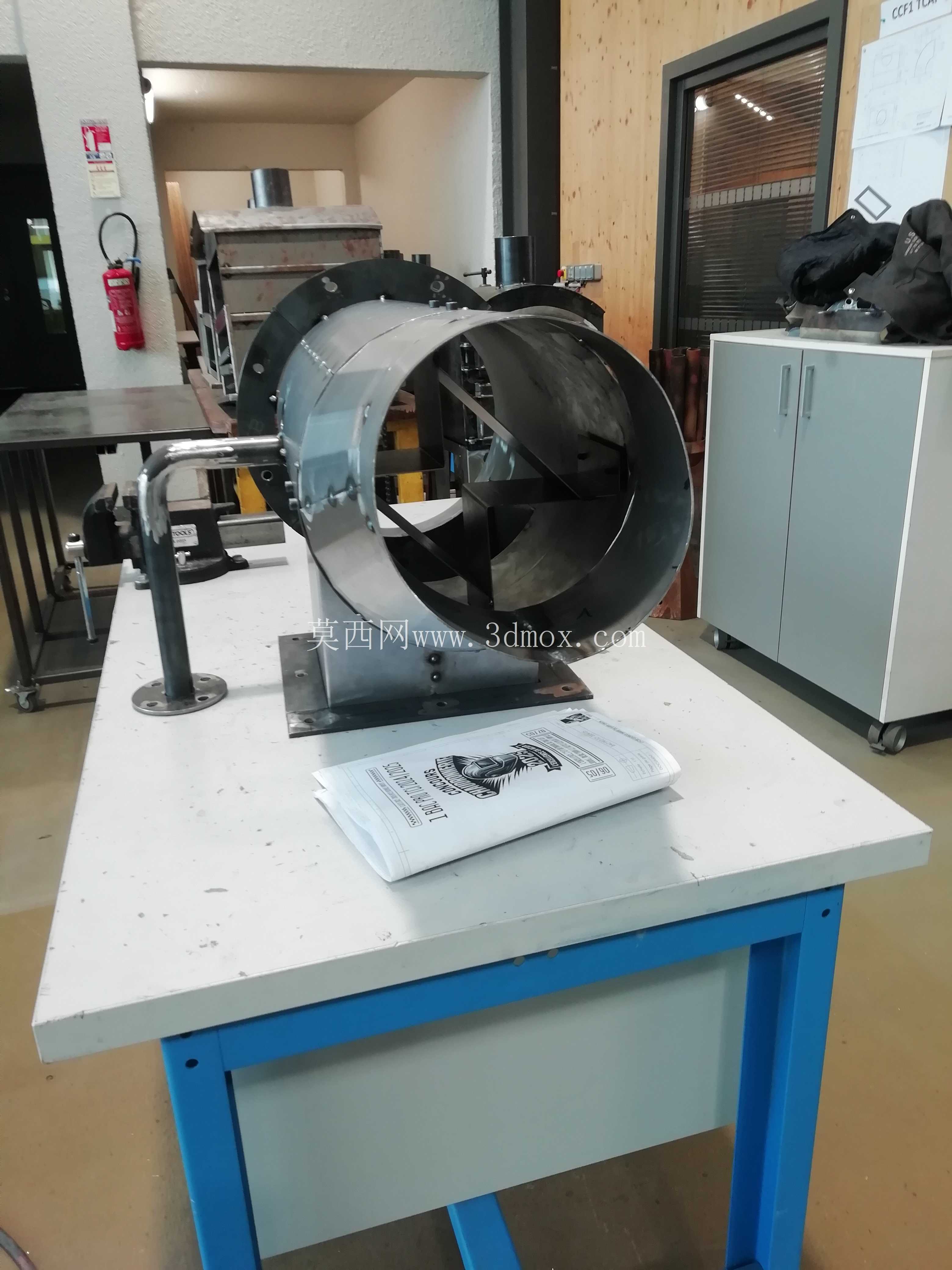

　　该构件为污水处理污泥解压系统配套的管道风阀结构，主要应用于市政污水处理厂污泥处理工段的通风、泄压及流体管路通断控制场景，在污泥解压机的配套管路中承担气流调节、工况隔离的核心作用，适配污泥处理过程中含湿气体、少量腐蚀性挥发物的输送管路工况。从结构设计来看，整体采用圆柱型筒体作为主体流道，两端设置带螺栓孔的法兰连接端，可直接与同管径的金属通风管道对接，法兰端的螺栓孔沿圆周均匀排布，安装时可适配常规的法兰密封垫片，保证管路连接的气密性，避免污泥处理过程中产生的异味气体泄漏。

　　筒体上方设置方形的执行机构安装仓，仓体与筒体采用满焊连接，内部预留阀板的转动安装空间，侧边设置的导向支撑杆用于平衡阀板启闭过程中的受力，避免长期运行中阀板出现卡滞、偏移问题。设计过程中优先考虑了污泥处理场景的工况特性，整体构件采用不锈钢材质加工，可耐受污泥挥发物的弱腐蚀，同时筒体内部流道做圆弧过渡处理，无明显的直角积料区域，避免气流携带的污泥碎屑在阀体内堆积造成堵塞。从安装边界来看，筒体的公称通径适配常规污泥解压设备的配套排风管道尺寸，上方方形安装仓的顶面为平面结构，可直接适配电动、气动执行器的安装尺寸，执行器输出轴与内部阀板的连接位设置在仓体中心，保证阀板转动时的同轴度，减少启闭过程中的扭矩损耗。

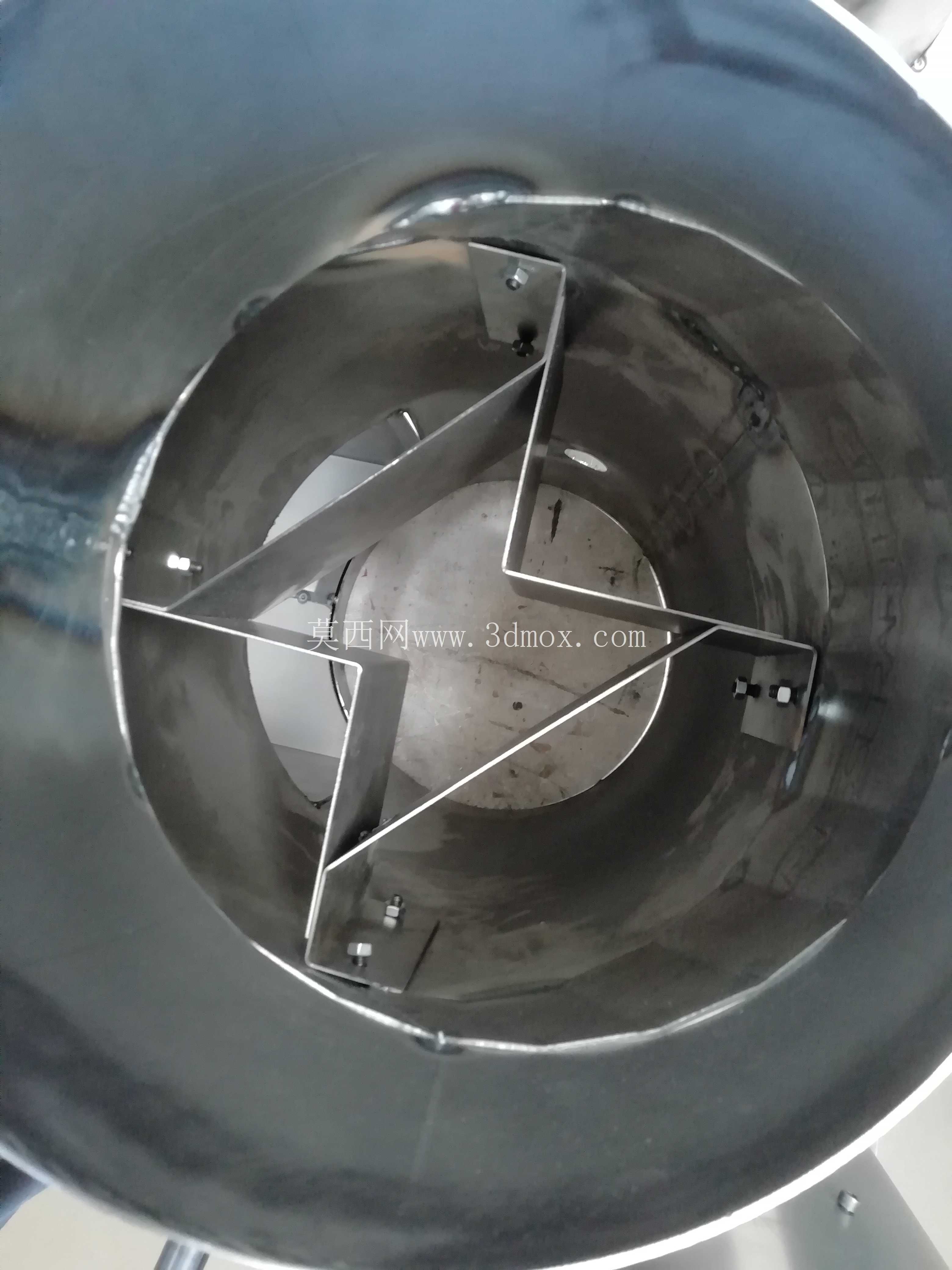

　　该风阀的阀板采用与筒体内径匹配的圆形薄板结构，边缘设置密封胶条安装槽，关闭时可完全截断流道，开启时阀板可转动至与流道平行状态，最大限度降低流道阻力，减少风机的运行能耗。在实际应用中，该构件可根据污泥解压机的运行工况调整开度，在设备进料、解压作业的不同阶段匹配对应的通风量，平衡管路内的压力，避免管路内出现负压倒吸或者正压喷溅的问题。结构设计时充分考虑了后期维护的便利性，上方方形仓体的顶板采用可拆卸式螺栓连接，无需拆卸两端的管道法兰即可完成内部阀板、密封件的更换作业，减少设备停机维护的时间。筒体侧面预留的小孔可用于安装压差检测传感器，实时监测阀前后的压力差，为自动化控制系统提供开度调节的反馈信号，适配污泥处理工段的自动化运行需求。

　　整体结构的焊缝均做打磨钝化处理，避免焊缝位置出现腐蚀锈迹，延长构件在潮湿高腐蚀工况下的使用寿命，流道内壁的粗糙度控制在合理范围内，减少气流阻力的同时，避免湿污泥附着在壁面造成结垢。安装时需注意筒体的流向标识，保证阀板开启方向与气流方向一致，减少气流对阀板的长期冲刷，同时侧边的导向支撑杆需与管道支架做软性连接，避免管路振动传递到阀板转轴位置造成部件疲劳损坏。
