莱俪风格水晶海豚压铸成型结构设计

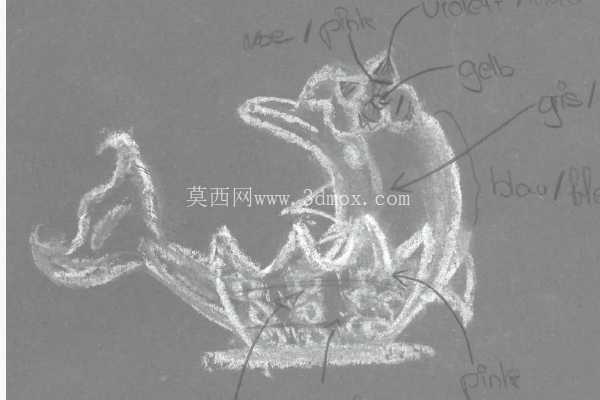

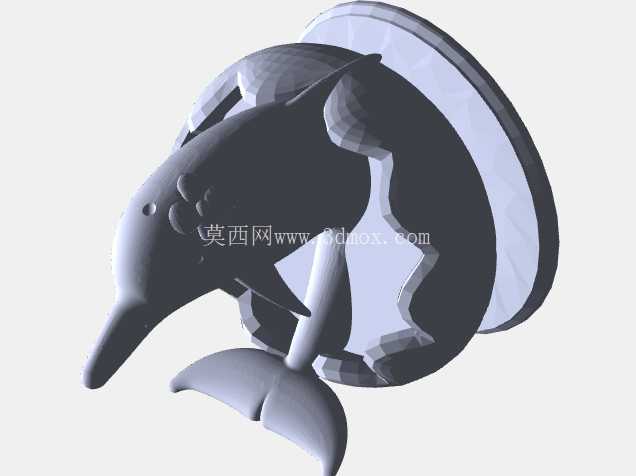

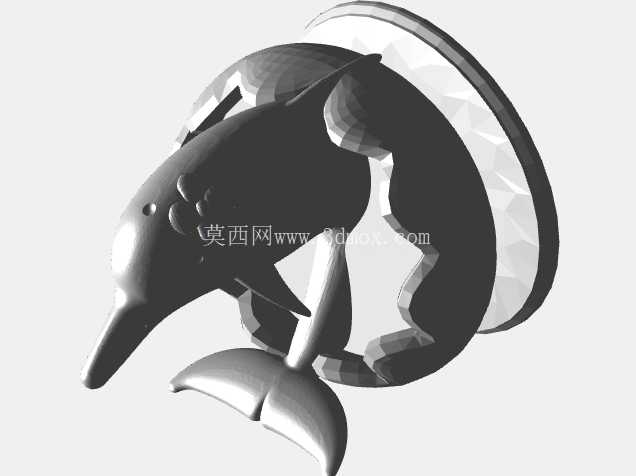

这套水晶海豚造型的压铸成型结构，最初是面向文创工艺礼品领域开发的成型方案，核心适配铅晶质玻璃、锌基合金这类适合压铸成型的装饰类材料，可直接对接中小吨位热室压铸机或者玻璃压型设备完成批量生产，成品多用于高端家居陈设、品牌文创周边、纪念礼品定制等场景，区别于普通平面浮雕类摆件，该结构采用立体全周曲面造型，能完整还原海豚跃动的动态姿态，搭配底部仿浪花的承托结构，无需额外配置底座即可平稳放置，减少后续组装工序。从结构设计逻辑来看，整个造型的分型面设置在海豚躯体最大轮廓线位置，沿海豚尾鳍到吻部的曲面走向平滑过渡，避免出现倒扣区域导致脱模困难，针对海豚眼部、鳍部边缘这类细节特征，在模具对应位置做了镶件拆分设计，既方便后续表面抛光处理达到水晶件要求的镜面效果，也能在细节磨损后单独更换镶件，降低模具维护成本。底部浪花承托结构的壁厚做了均匀化处理，整体壁厚控制在3-5mm区间，和海豚躯体的壁厚差不超过1.5mm，避免压铸过程中因壁厚不均产生缩孔、冷隔缺陷，承托底面特意设计了0.2mm的内凹平面，既保证放置时的接触稳定性，也避免成型时底面飞边直接影响摆放平整度。考虑到水晶类产品对表面透光性、无流痕的要求，浇口位置设置在浪花结构的底部隐蔽处，采用点浇口进料方式，金属液或者玻璃熔料进入型腔后能顺着海豚躯体的曲面走向平稳填充，从尾鳍方向逐步流向吻部，最后在吻部顶端设置溢流槽和排气槽，将填充过程中裹挟的气体、冷料全部导出，避免成品表面出现气泡、流纹影响通透质感。整个模型的安装边界完全适配常规200吨级压铸机的模架安装尺寸，模具闭合高度控制在280-320mm区间，导柱导套的位置采用标准模架的通用排布，不需要对设备做额外改造即可直接上机生产。针对海豚躯体上的曲面弧度，建模时全部采用G2连续的曲面构建，保证后续数控加工时刀具路径平滑，抛光后不会出现棱线、凹凸不平的问题，鳍部的薄壁位置做了0.3mm的圆角过渡，既避免压铸时薄壁位置提前冷却填充不足，也防止成品锐角位置容易崩边的问题。在实际生产验证阶段，这套结构的成型周期比同尺寸的普通立体摆件缩短15%左右，因为壁厚均匀，冷却时间可以精准控制，不需要额外延长保压时间来补缩，成品的合格率能稳定在92%以上，后续如果需要调整材质，比如换成透明树脂或者低温合金，只需要调整对应的浇口尺寸和冷却参数，不需要改动整体型腔结构，具备不错的适配性。另外，造型上的海豚躯体曲线参考了真实海豚的生物形态比例，没有做过度夸张的变形，浪花部分的起伏高度控制在15mm以内，既保证造型的层次感，也不会因为凸起过高导致脱模时拉伤表面，整个成品的总高度控制在120mm左右，长度150mm，宽度80mm，属于桌面陈设的黄金尺寸，既不会因为过大占用过多空间，也不会因为尺寸过小丢失细节表现力。针对后续表面处理需求，模型上所有曲面的拔模斜度统一设置为1.5度，对于海豚腹部这类内凹区域，拔模斜度适当加大到2度，保证开模时产品能顺利留在动模侧，不会出现粘定模的问题，顶针位置全部设置在浪花结构的底部非外观面，顶出痕迹不会出现在产品可视区域，不需要后续额外打磨处理，减少后工序的工作量。
