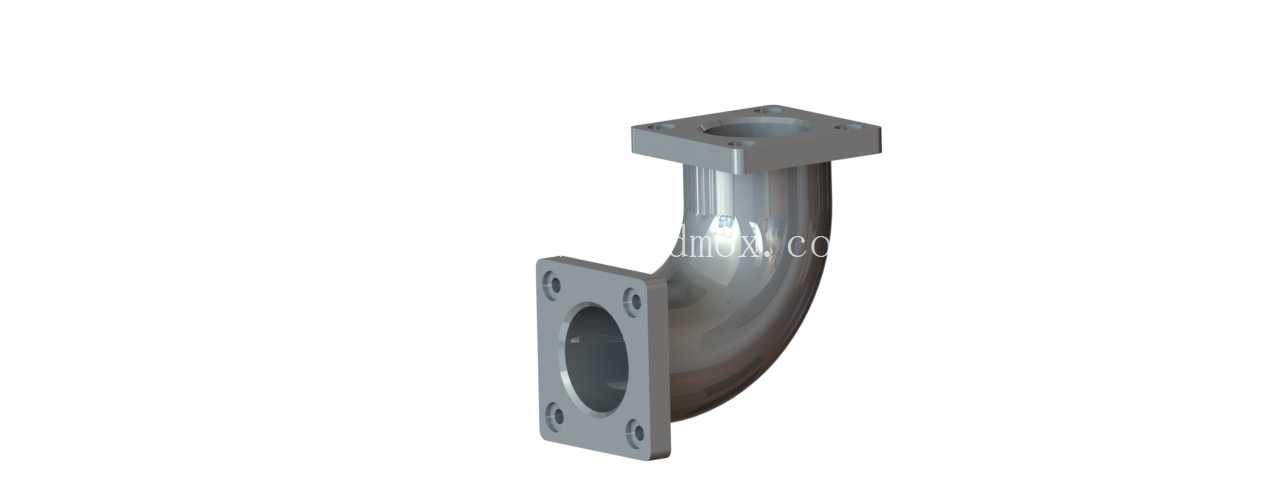

90度弯接方形法兰管道连接结构

在工业流体输送系统的布局设计中，受设备安装空间、管路走向规划的限制，经常需要在垂直转向的管路节点处使用带法兰的弯接结构，这款90度弯接方形法兰结构正是针对这类场景设计的管路连接件。不同于常见的圆形法兰对接结构，这款产品两端均采用方形法兰安装面，适配的是安装面为方形法兰接口的泵阀、设备腔体或者管路模块，在紧凑型设备的内部管路布局中，方形法兰的安装孔位排布更贴合方形设备壳体的安装基准，不需要额外做转接法兰就能直接完成对接，能有效压缩管路节点的占用空间。

从结构设计逻辑来看，这款弯管采用等通径的90度圆弧过渡流道，内壁做了顺滑的圆弧曲面处理，没有直角转折带来的流道突变，流体在转向过程中不会产生明显的紊流区，能降低管路输送过程中的压力损失，也能减少介质中固体杂质在转角处的沉积概率，不管是输送洁净的气体、液体，还是带有少量颗粒物的流体介质，都能保持稳定的通流效率。两端的方形法兰面与弯管主体采用一体化成型结构，法兰与管身的衔接位置做了均匀的圆角过渡，没有应力集中的直角棱边，在承受管路内压或者外部安装载荷时，应力能沿着过渡圆弧均匀分散，避免长期使用过程中衔接位置出现开裂泄漏的问题。

安装边界方面，两端方形法兰的安装孔位采用对称式排布，每个法兰面设置四个安装通孔，孔位中心距与对应规格的方形接口设备完全匹配，安装时不需要额外调整孔位角度，只要将法兰密封面对齐，放入适配的密封垫片后拧紧紧固件即可完成固定。法兰密封面为平面结构，适配常用的橡胶垫片、四氟垫片或者金属缠绕垫片，能满足不同压力等级、不同介质特性的密封需求。弯管的转弯半径经过优化设计，既不会因为转弯半径过小导致流道阻力过大，也不会因为转弯半径过大导致整体结构占用过多安装空间，在设备内部有限的布局空间里，能刚好完成垂直方向的管路转向，不需要额外增加多段直管和接头来拼接转向结构，减少了管路的泄漏点数量。

实际应用场景覆盖多个工业领域，在液压站的内部管路布局中，这类方形法兰弯管可以直接连接液压阀块与油泵出口，完成油路的90度转向，避免管路与周边的电气元件、其他阀组产生干涉；在小型水处理设备的腔体连接中，方形法兰的安装形式更贴合塑料或者不锈钢焊接腔体的方形接口，安装后整体结构更紧凑，不会突出设备外壳太多；在通风除尘设备的支管连接中，这款结构也能用于方形通风管道的转向连接，顺滑的内壁能降低风阻，减少风机的能耗损失。

建模过程中，结构工程师重点校核了弯管部分的壁厚均匀性，法兰面的平面度公差，以及安装孔的位置度公差，确保生产加工完成后，产品能顺利与对接设备完成装配，不会出现孔位错位、密封面贴合不严的问题。弯管外壁的曲面做了等壁厚处理，不管是采用铸造工艺加工金属材质的产品，还是采用注塑工艺加工塑料材质的产品，都能保证成型过程中材料冷却均匀，不会出现局部缩孔、壁厚不均导致的强度不足问题。法兰面的厚度经过强度校核，在额定的安装扭矩下拧紧螺栓时，法兰面不会产生翘曲变形，能持续保持密封面的压紧力，避免长期使用后出现密封失效泄漏的问题。

不同于市面上常见的圆法兰弯管产品，这款方形法兰弯接结构专门针对方形接口的设备做了适配，省去了设计人员额外设计转接法兰的工作量，在做设备三维布局时，可以直接调用这个模型完成管路装配，提前校验安装空间是否足够，是否会和周边零部件产生装配干涉，有效缩短设备研发阶段的管路设计周期。在装配验证环节，模型的安装基准面设置在两端法兰的密封面上，装配时可以直接通过基准面配合完成定位，准确还原实际安装后的管路位置，帮助设计人员提前排查管路布局中存在的问题，避免设备加工组装完成后才发现管路干涉、安装空间不足的问题，减少后期改模、调整管路走向的成本。
