变径内六角连接转接机械构件

在流体管路接驳、工装夹具快换、小型动力传输组件的装配场景里，这类变径内六角转接构件是解决不同规格接口匹配问题的核心小尺寸零件。日常设备运维、非标工装搭建过程中，经常遇到两端接口尺寸不统一、一端需要内六角防转卡位、另一端需要光滑曲面适配软质管路套接的需求，这类构件就是针对这类场景设计的，不需要额外加工过渡接头，直接装配即可完成不同规格部件的刚性连接，减少管路或传动链路的对接节点，降低装配复杂度与泄漏、松脱的风险。

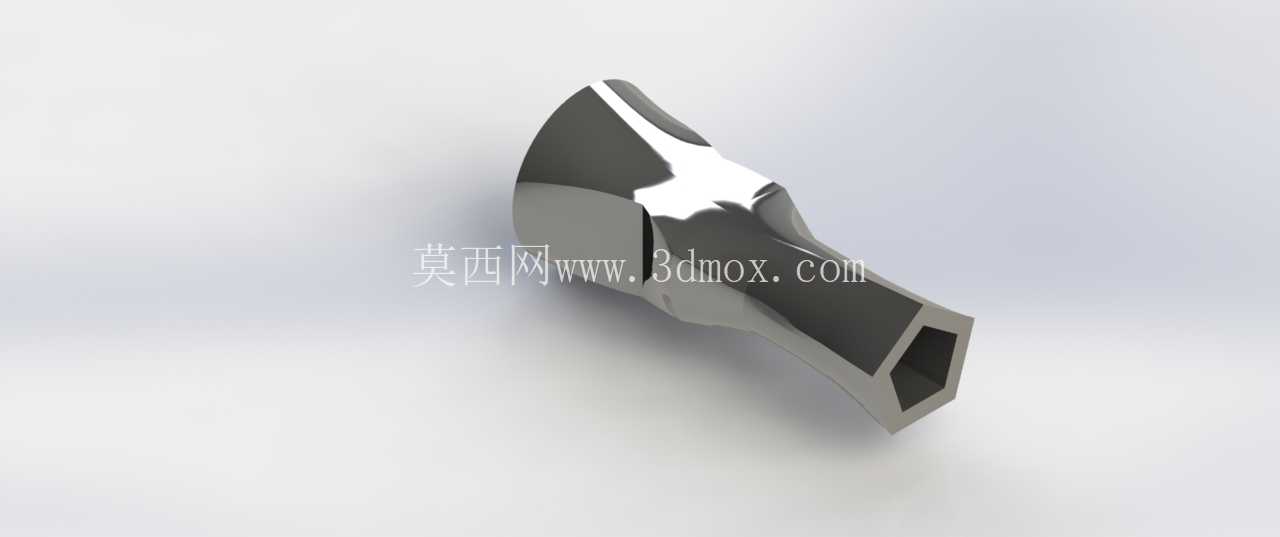

从功能特性来看，构件一端为正六边形内凹孔结构，孔壁做了0.2mm的拔模斜度处理，既可以保证与外六角对接件的紧密配合，传递额定扭矩时不会出现边角崩裂，也能在装配时提供导向，方便快速对位插接，不会因为加工公差导致对接卡滞。另一端为光滑渐变的曲面锥状结构，外表面粗糙度控制在Ra1.6以内，套接橡胶、硅胶类软质管路时，可以保证接触面密封均匀，不需要额外加装密封垫圈就能满足低压流体输送的密封要求，同时锥面的渐变弧度可以分散管路弯折时的应力，避免管路在接头根部出现折痕、开裂的问题，延长外接管路的使用寿命。

设计过程中，首先要确定两端的接口边界尺寸：内六角端的对边尺寸需要匹配常用的标准外六角紧固件或传动接头，孔深要保证对接件插入后有足够的咬合长度，避免扭矩传递时出现滑位；锥状端的最大外径要匹配常用的软质管路内径，锥度设置为1:10，既可以保证管路套接后有足够的抱紧力，也能在拆卸时不需要过大的外力就能顺利拔出，不会损坏管路内壁。中间的过渡段采用多段曲面顺滑衔接，没有尖锐的棱角，一方面是减少零件本身的应力集中点，在承受轴向拉力或径向扭矩时不会在过渡位置出现断裂，另一方面也避免装配过程中尖锐边角划伤操作人员或外接管路。整个构件的壁厚做了均匀化处理，最薄位置不低于3mm，保证常规工况下的结构强度，同时不会因为壁厚过大增加不必要的零件重量，适合在轻量化要求较高的小型设备、便携工装中使用。

从安装边界来看，这类构件不需要额外的固定法兰或安装座，直接通过两端的接口分别对接对应部件即可完成装配，整体占用的装配空间较小，径向最大尺寸不超过内六角端外接圆直径的1.2倍，轴向长度可以根据实际接驳的管路长度、对接件的插入深度做参数化调整，适配不同的安装空间需求。在实际选型使用时，需要注意内六角端的扭矩承载上限，根据构件的材质不同，常规铝合金材质的版本可以满足最大12N·m的扭矩传递需求，不锈钢材质的版本可以提升至35N·m，适合在有防腐要求、负载更高的工况下使用。另外锥状端套接管路后，可以根据管路的承压需求选择是否加装喉箍固定，低压送风、输水场景下依靠锥面的抱紧力即可满足固定要求，高压场景下加装喉箍可以进一步提升连接可靠性，避免管路受压脱落。

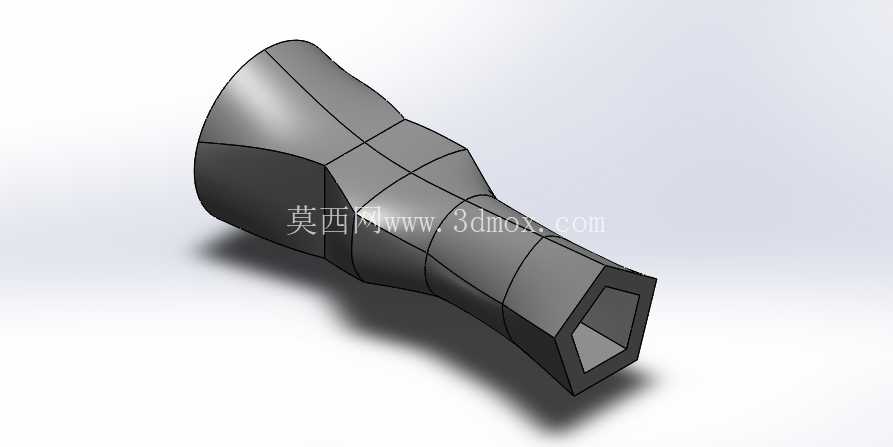

建模过程中，这类异形曲面转接件需要重点控制过渡面的曲率连续性，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响零件的外观质感，还会在后续数控加工时出现刀路跳变，增加加工难度，甚至导致加工出来的零件表面出现接刀痕，影响装配后的密封效果。内六角孔的边角位置需要做0.1mm的圆角处理，消除加工应力集中点，避免热处理或受力时边角开裂。整个零件的拔模方向统一沿轴向设置，不管是采用机加工还是注塑、压铸工艺生产，都能顺利脱模，不需要额外做侧抽芯结构，降低生产制造成本，适合批量加工生产。
