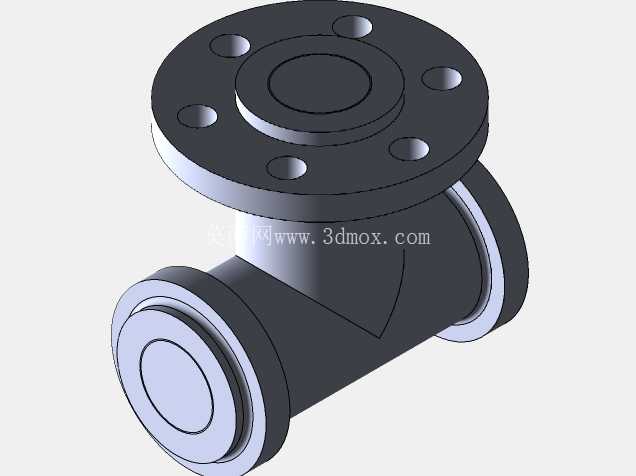

三通法兰连接式工业管道阀体结构

　　在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，这类三通法兰连接的阀体是管路分流、合流以及介质流向切换的核心承载部件，区别于普通焊接式三通管件，带法兰结构的三通阀体不需要在施工现场进行焊接作业，仅通过匹配对应压力等级的法兰垫片、紧固螺栓即可完成与上下游管路的对接，后期运维拆解、更换密封件的操作效率能提升60%以上，尤其适合在易燃易爆、不允许动火作业的化工生产车间管路改造项目中使用。

　　从结构设计逻辑来看，这款三通阀体采用等径正交的三通流道布局，顶部法兰端为盲端封盖结构，两个水平方向的法兰接口分别对接上下游管路，顶部盲端的设计预留了阀杆安装、内部阀芯检修的操作空间，不需要拆解整个阀体与管路的连接就能完成内部密封件更换、阀芯清理的维护作业，大幅降低了管路运维的停机时间。法兰盘上的螺栓孔采用圆周等距排布，孔位公差严格匹配对应公称压力的法兰标准，安装时不需要额外扩孔、修配就能实现螺栓的顺利穿装，法兰密封面采用突面结构，适配市面上绝大多数的非金属平垫片、金属缠绕垫片，能在1.6MPa公称压力、120℃以内的介质工况下保持稳定的密封性能，不会出现介质渗漏的问题。

　　阀体主体采用等壁厚的流道设计，流道内壁做了圆弧过渡处理，介质在流道内转向时不会出现明显的涡流区，能有效降低管路的沿程压力损失，减少介质输送过程中的能耗，同时避免长期涡流冲刷导致的阀体局部壁厚减薄问题，延长阀体的实际使用寿命。从安装边界尺寸来看，两个水平法兰端面的中心距、顶部法兰端面到水平流道中心的垂直距离都经过严格的尺寸校核，在管路排布时不需要额外调整相邻管件的安装位置就能直接适配，法兰盘的外圆尺寸、螺栓孔中心圆直径完全匹配通用法兰标准，不存在非标法兰需要定制配对法兰的问题，能直接和市面上采购的标准法兰管件完成对接。

　　在实际选型应用中，这类三通法兰阀体可以根据输送介质的不同更换内部的阀芯结构，既可以作为简单的三通分流管件使用，也可以加装截止、止回结构实现管路的通断控制、介质防倒流功能，适配清水、压缩空气、低腐蚀性化工介质等多种流体输送场景，在工业循环冷却水系统中，这类阀体常被安装在冷却塔进出水管路的分支位置，用来控制不同支路的冷却水流量，保障各换热设备的冷却水量匹配设计要求；在市政给排水管路中，这类结构也常被用作管路检修的分段隔离节点，通过顶部预留的检修口可以快速清理管路内淤积的杂物，不需要开挖拆解长距离的管路。建模过程中对法兰螺栓孔的位置度、流道的同轴度、密封面的平面度都做了严格的参数化约束，所有配合尺寸都预留了合理的安装公差，不会出现实际生产加工后无法装配的问题，阀体的壁厚经过强度校核，在额定公称压力下不会出现形变、开裂的问题，同时兼顾了材料成本控制，不会因为壁厚过大造成不必要的材料浪费。
