300HDEGA液压夹管阀结构设计

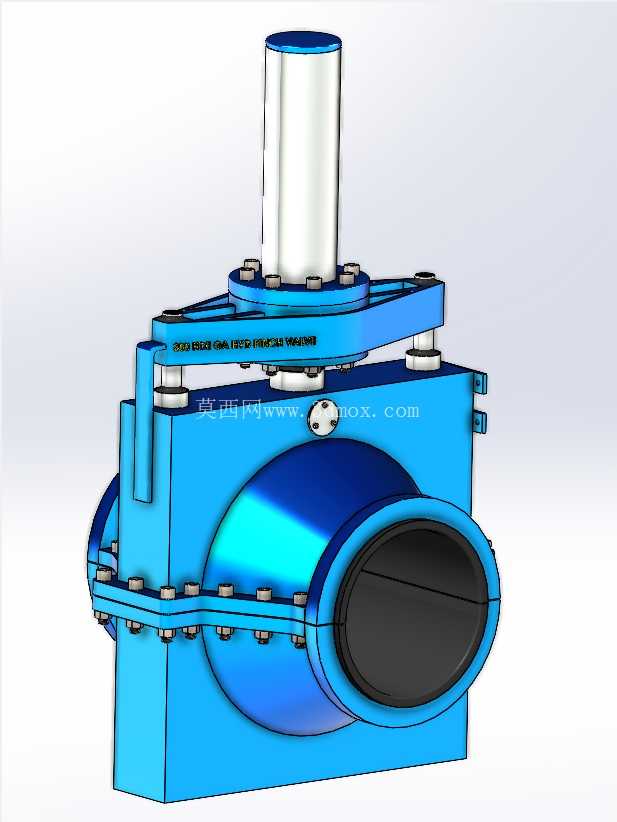

　　这款液压夹管阀的三维结构，核心围绕矿浆输送、化工腐蚀性介质管路、市政污泥处理这类含固体颗粒、易结垢介质的通断与调节场景设计，区别于普通截止阀、球阀易被颗粒卡涩、密封面磨损快的痛点，夹管阀的核心密封逻辑是通过外部驱动力挤压内部弹性胶管实现管路截断，过流部位无金属结构接触介质，从根源上避免了介质冲蚀、颗粒卡阻的问题。从结构布局来看，该阀采用上置液压驱动缸的立式布局，驱动缸的活塞杆直接连接下部的挤压机构，省去了复杂的连杆传动环节，动力传递路径更短，挤压动作的响应速度更快，同时立式结构的安装占地更小，适配管路架空、安装空间局促的现场工况。

　　阀体主体采用分体式箱型焊接结构，上下法兰通过均布的螺栓紧固，中部预留了胶管的安装腔室，两侧的法兰接口为直通式结构，过流通道无变径、无死角，介质流经时的阻力损失远小于同口径的截止阀，尤其适配高浓度、高粘度介质的输送，不会出现介质滞留、结垢堵塞阀腔的问题。挤压机构采用对称式压梁设计，液压驱动的推力通过压梁均匀作用在胶管的整个截面上，避免了单点挤压造成的胶管局部应力集中，能大幅延长胶管的使用寿命，压梁的运动轨迹设置了侧向导向结构，保证挤压过程中压梁不会出现偏斜，胶管的闭合缝隙均匀，截断状态下无内漏风险。

　　从安装边界来看，该阀两侧法兰的连接尺寸符合通用管路法兰标准，可直接与同口径的工业管路对接，无需额外制作过渡连接件；上部驱动缸的液压油接口采用标准内螺纹接口，可直接对接现场的液压控制管路，驱动端的安装空间预留了足够的检修余量，后期更换胶管时仅需拆卸阀体侧部的紧固螺栓，即可抽出内部胶管完成更换，无需将整个阀体从管路上拆卸，大幅降低了现场维护的工作量。设计过程中针对胶管的挤压行程做了精准的限位设计，压梁下行的极限位置刚好能将胶管完全压合截断，不会出现过压挤压造成胶管过度变形产生永久疲劳，同时上行的极限位置能让胶管完全恢复圆形，保证全开状态下的过流面积与管路通径完全一致，不会产生节流效应。

　　在实际工况应用中，这类夹管阀可适配矿山尾矿输送管路的排渣控制、污水处理厂的污泥泵出口通断、化工行业腐蚀性浆料的输送控制，甚至是食品行业带颗粒物料的输送管路，因为胶管可根据介质特性更换不同材质，比如耐磨橡胶、耐腐氟橡胶、食品级硅胶等，适配不同的介质需求。阀体外部的加强筋布局做了针对性优化，在液压驱动的反作用力支撑部位、法兰连接部位都设置了加厚的加强结构，避免长期挤压作业下阀体出现变形，保证压合精度。另外，该阀的驱动端设置了行程指示结构，可直观观察阀门的开合度，方便现场操作人员判断阀门状态，也可适配行程开关实现远程的开合状态反馈，接入自动化控制系统实现管路的自动控制。从结构细节来看，所有连接螺栓的布局都预留了标准扳手的操作空间，现场安装、检修时无需特殊工具即可完成拆装，胶管的两端采用法兰压合式密封，密封面的压紧力均匀，不会出现介质从胶管两端渗漏的问题，相比卡箍式密封的夹管阀，承压能力更高，可适配更高压力的输送管路。
