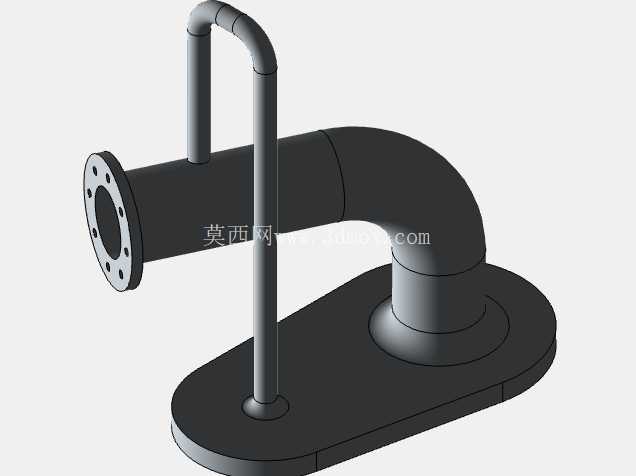

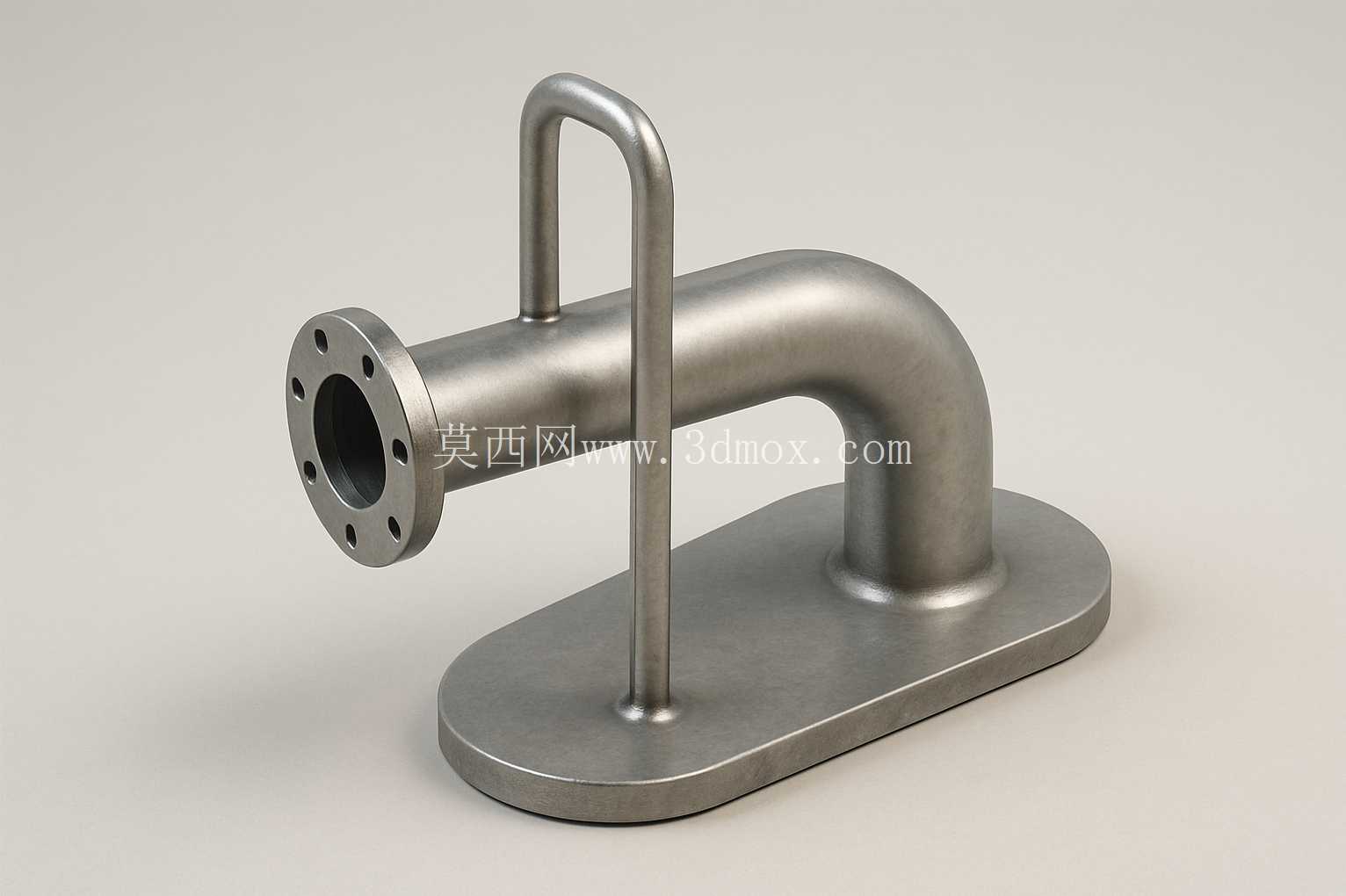

带法兰支座与提手的90度弯管构件

　　在流体输送系统的现场安装与预制加工环节，这类带集成支座的90度弯管构件，是小口径管路转向段的常用预制单元，常见于实验室小型流体试验台、食品医药行业的洁净物料输送支路、小型液压站的阀台外接管路等场景，区别于现场焊接拼接的弯管组件，这类一体化预制的构件能大幅减少现场焊缝数量，降低管路安装后的泄漏风险，同时自带的安装支座可以直接固定在设备基座或安装面板上，省去现场制作管支架的工序，提升管路装配的一致性。从结构设计逻辑来看，构件的核心流道为等径90度弯管，弯管的弯曲半径采用1.5倍公称通径的常规设计，既可以保证流体转向时的压损控制在合理区间，避免过小弯曲半径造成的流道涡流、介质淤积问题，也不会因为弯曲半径过大造成安装空间的浪费。

　　弯管的一端采用带螺栓孔的平法兰连接结构，法兰端面的密封面为突面形式，适配常用的非金属平垫片密封，法兰上的螺栓孔采用跨中布置，能适配多数常规法兰接口的安装对位要求，避免安装时出现孔位错位无法装配的问题；弯管的另一端为直通接口，可根据实际管路需求对接焊接管道、快装接头或者其他阀件，接口处预留了足够的装配操作空间，不会因为支座或者提手的结构干涉扳手、管钳的操作空间。

　　构件底部的安装支座为长圆形平板结构，平板的厚度经过受力核算，能够承受管路满液状态下的整体重量，同时抵消管路内流体流动产生的轻微振动，避免长期运行后管路连接部位出现疲劳松动；支座上预留的两个安装孔位间距经过标准化设计，可直接适配常见的设备安装面板孔位，安装时只需穿入固定螺栓即可完成定位，不需要额外调整构件的水平度。弯管上部集成的U型提手结构，并非装饰性设计，而是考虑到这类预制构件在车间转运、现场安装时的搬运需求，提手的焊接位置经过重心校核，单人抓取提手搬运时构件能保持基本水平，不会出现法兰端下坠磕碰密封面的问题；提手的直径采用适合人手抓握的尺寸，表面与弯管做了同样的钝化处理，没有尖锐的焊疤棱角，搬运时不会划伤操作人员。

　　在安装边界的尺寸控制上，构件的整体高度从支座底面到弯管顶部的距离，适配多数小型设备的管路安装层间距，不会出现安装后与上层设备或者护罩产生干涉的情况；法兰端面到弯管转向中心的水平长度，也预留了法兰螺栓紧固的操作空间，安装时不需要额外调整相邻管路的位置就能完成螺栓的对角紧固。从结构细节的处理来看，弯管与支座、弯管与提手的连接位置都做了圆弧过渡处理，没有直角应力集中的结构，在管路承受轻微压力波动或者外部振动时，不会在连接焊缝位置产生应力开裂的隐患；整个构件的流道内壁做了平滑处理，没有焊接飞溅、毛刺等凸起结构，输送洁净介质或者高粘度介质时，不会出现介质残留、挂壁的问题，也方便后期管路的CIP清洗作业。在实际选型应用中，这类构件可以直接替换现场拼接的弯管加支架的组合结构，减少设计人员的管路排布绘图工作量，也能降低现场安装的出错概率，尤其适合批量生产的标准化小型流体设备，能够有效缩短设备的整体装配周期，提升管路系统的装配一致性。
