带法兰连接的多通弯管管路结构设计

这类带法兰接口的多通弯管结构，常见于化工流体输送、车间集中供气管路、液压泵站集成回路以及中小型换热设备的管线接驳场景，核心作用是在有限安装空间内完成多股流体的转向、合流与分流，同时通过法兰连接形式保障管路密封可靠性与拆装维护的便捷性。从实际工程应用来看，这类管路结构往往布置在设备与主管网的衔接段，或是阀组、泵体进出口的转向位置，需要兼顾流体阻力控制与安装空间适配，避免管路走向不合理造成的流阻激增、振动异响等问题。

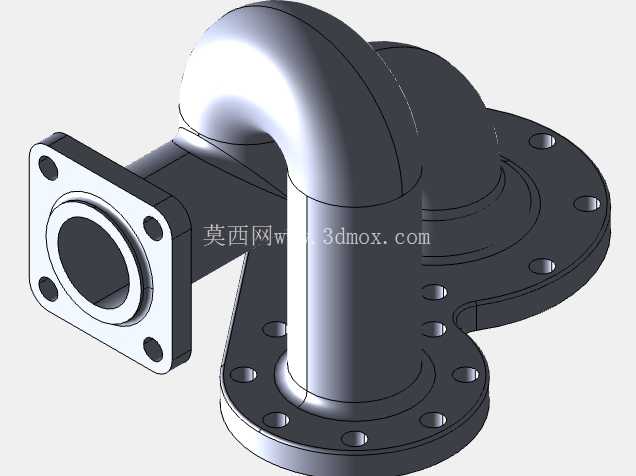

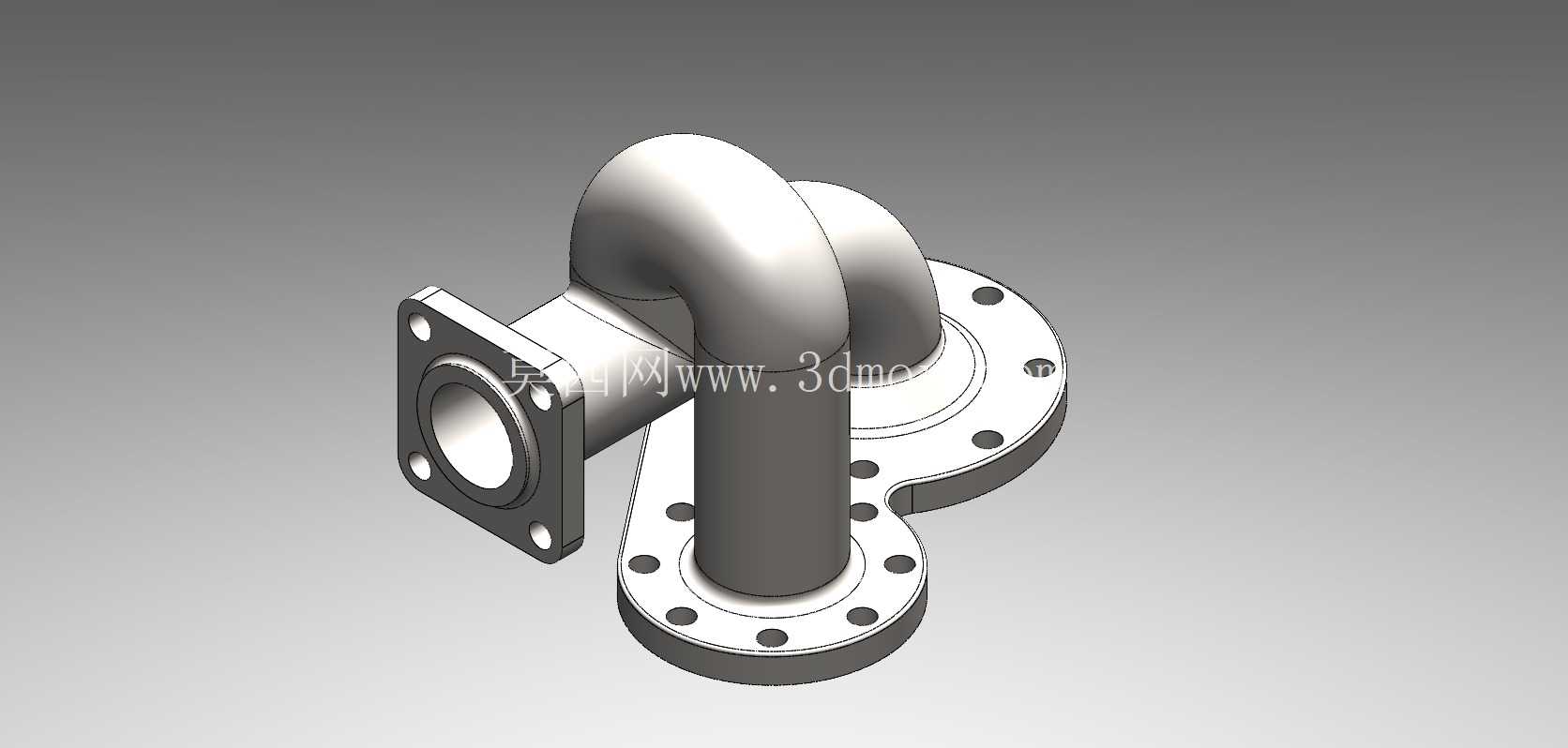

设计这类管路结构时，首先要明确各接口的安装边界：三个法兰端面分别对应不同的对接方向，其中侧方法兰为水平轴向接口，两个竖向法兰分别对应不同高度的竖向管路接驳位，法兰端面的螺栓孔采用均布设计，适配常规PN10/PN16压力等级的法兰连接标准，安装时可通过调整密封垫片厚度补偿小范围的安装累计误差。弯管段的曲率半径选取需要平衡空间占用与流体阻力，过小的弯曲半径会造成流体转向时局部压损过大，尤其输送含固体颗粒的介质时还会加剧弯管内壁的冲刷磨损，过大的曲率半径则会额外占用安装空间，挤占周边阀件、仪表的布置位置，本次设计的弯管曲率半径取管径的1.5倍，既满足常规流体输送的压损控制要求，也适配紧凑安装空间的布局需求。

结构细节上，法兰与管段的衔接位置做了过渡圆弧处理，避免直角焊接造成的应力集中，在管路长期承受压力波动、温度形变时，过渡段可以分散应力，降低焊缝开裂的风险。管段壁厚选取结合常规低压流体输送的工况要求，预留足够的腐蚀裕量与强度余量，即使在短时压力超标的工况下也不会出现管壁变形、渗漏问题。两个竖向接口的法兰端面保持平行度公差要求，安装时可同时对接上方的两路并行管路，避免因法兰面偏斜造成密封垫压合不均引发的渗漏。

从建模逻辑来看，这类管路结构优先通过草图绘制各段管路的中心走向轨迹，确认各法兰接口的坐标位置与朝向完全匹配安装边界后，再沿轨迹扫描生成管段实体，最后添加法兰结构、螺栓孔等细节特征，建模过程中需要全程核对各接口的相对位置尺寸，确保与对接设备的接口坐标完全吻合，避免现场安装时出现错位无法对接的问题。对于管路内部的流道区域，建模时要保证内壁光滑过渡，没有多余的凸台、棱角，减少流体输送过程中的局部涡流，降低管路运行时的振动与噪音。

实际安装过程中，这类多通弯管可以作为管路集成节点，减少现场焊接的工作量，所有接口均采用法兰连接形式，无需现场配焊，安装效率更高，后期维护时也可以单独拆卸该段管路进行内部清理、密封件更换，不用拆解整段管线。在液压系统应用场景中，这类结构可以整合回油管路的多股合流需求，减少管路接头数量，降低整个液压回路的渗漏风险；在给排水、化工流体输送场景中，合理的弯管走向可以减少管路的水锤效应，提升管路系统运行的稳定性。需要注意的是，安装时要根据输送介质的特性选配对应材质的密封垫片，紧固法兰螺栓时采用对角分次紧固的方式，保证法兰面各点压力均匀，避免局部密封失效。
