工业真空吸盘气动执行元件结构设计

在自动化生产线的物料搬运环节，真空吸盘作为末端执行机构的核心接触部件，承担着与待搬运工件直接接触、建立真空密封、传递吸附力的关键作用，广泛应用于板材上下料、包装件转运、光滑曲面工件抓取、电子元器件拾放等场景，尤其适配玻璃、金属薄板、注塑壳体、光滑包装件等表面平整无明显孔隙的工件抓取作业，相比机械夹爪不会对工件表面造成夹持压痕，也能适配一定范围内的曲面轮廓工件，在轻工、电子、包装、钣金加工等领域的自动化设备上普及率极高。

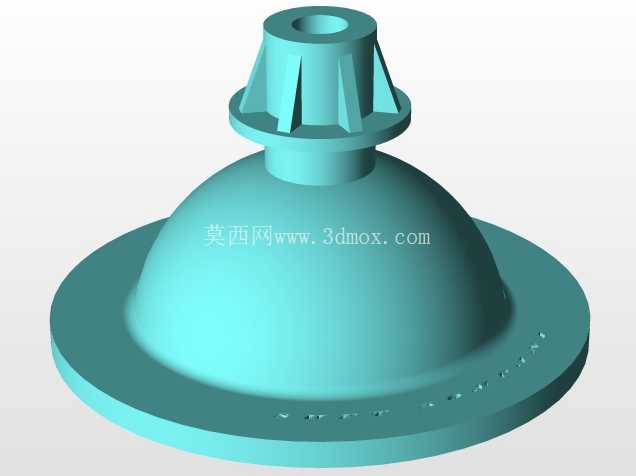

这款吸盘采用钟罩式主体结构，底部为宽边环形密封唇边，唇边做了等厚度圆弧过渡设计，当吸盘接触工件表面时，唇边能在真空负压作用下产生均匀的弹性形变，贴合工件表面的微观不平整，建立可靠的密封腔，避免真空泄漏导致吸附力不足。主体的半球形拱状结构是核心的力承载结构，相比直筒式结构，半球形拱能将吸附产生的轴向拉力均匀分散到整个吸盘壁面，避免局部应力集中导致的吸盘撕裂，同时在工件存在小幅高度差或者角度偏移时，拱状结构能产生一定的弹性变形补偿位置偏差，降低对设备定位精度的严苛要求，适配工业现场常见的工件定位公差范围。

顶部的连接接头采用带加强筋的快插式结构，接头中心为贯通的真空气道，直接连通吸盘内部的密封腔，气道直径经过匹配计算，能保证真空抽气时的气流阻力在合理范围，避免抽真空速度过慢影响作业节拍。接头根部周向均匀分布的三角加强筋，直接衔接接头与吸盘主体的上法兰面，能有效提升接头与主体的连接强度，避免设备高速移动时的惯性力导致接头断裂，同时加强筋的存在也能在安装气管接头时提供足够的抗扭强度，防止安装时接头跟转导致的密封失效。

从安装边界来看，这款吸盘的底部唇边外径为常规工业吸盘的通用尺寸，适配同规格的吸盘安装支架、缓冲金具，顶部接头的外径尺寸匹配标准的气动快插接头规格，不需要额外定制转接件就能直接接入现有真空回路，替换现有设备上的同规格吸盘时不需要修改安装结构，能直接完成备件替换，降低设备维护的改造成本。吸盘的整体高度控制在紧凑范围内，安装后不会过多占用末端执行器的Z向空间，适配行程有限的升降轴使用场景，在狭小空间内的物料拾放作业中也能顺利完成动作，不会与周边工装、工件产生干涉。

设计过程中重点平衡了密封性能与结构强度的关系，唇边部分的厚度做了梯度设计，接触工件的最外缘厚度较薄，保证足够的形变能力适配工件表面，往主体方向厚度逐步增加，提升整体的抗撕裂性能，避免长期反复形变导致的唇边开裂。主体的半球壁厚度经过受力仿真验证，在额定真空度下的形变量控制在合理范围，不会因为壁面过薄导致吸附时主体过度内凹，也不会因为壁面过厚导致整体硬度太高，无法适配小幅曲面的工件。上法兰面的平面度做了严格控制，保证与顶部接头连接时的同轴度，避免安装后吸盘偏心导致吸附时受力不均，出现侧漏或者工件脱落的问题。

在实际使用场景中，这款吸盘适配的真空度范围覆盖常规工业真空发生器的输出区间，单只吸盘的额定吸附力能满足常规轻型工件的搬运需求，多只组合使用时可以承载大尺寸板材、重型箱体的重量，搭配弹簧缓冲金具使用时，能在接触工件时提供一定的缓冲行程，避免硬接触导致工件表面刮伤或者吸盘损坏。吸盘的密封唇边在接触带轻微油污、粉尘的工件表面时，也能依靠自身的弹性形变填充表面微小凹坑，维持密封性能，适配工业现场不是完全洁净的工件表面工况，减少因为工件表面清洁度不足导致的吸附失效概率。
