SolidWorks中枢轴铰接支撑结构设计

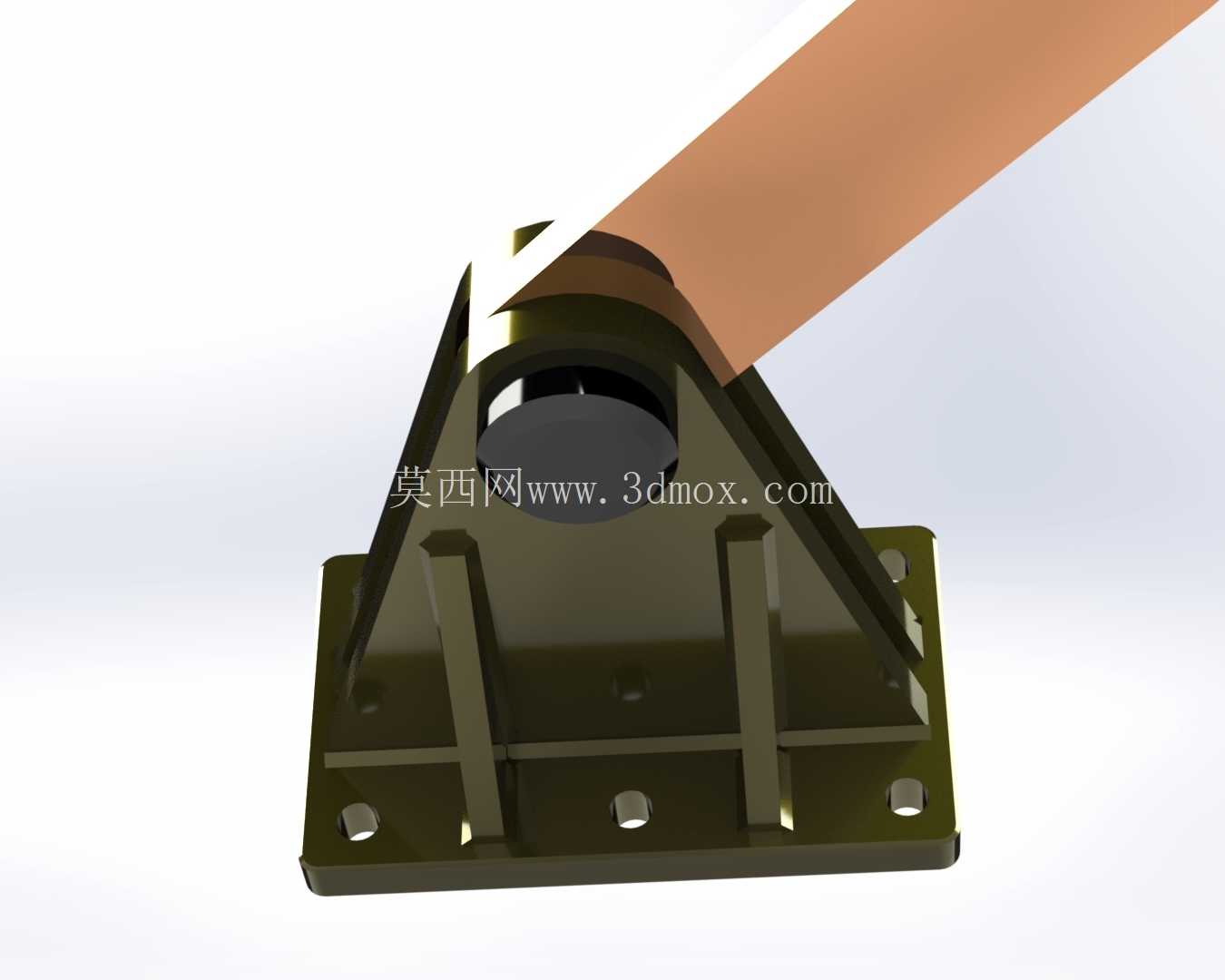

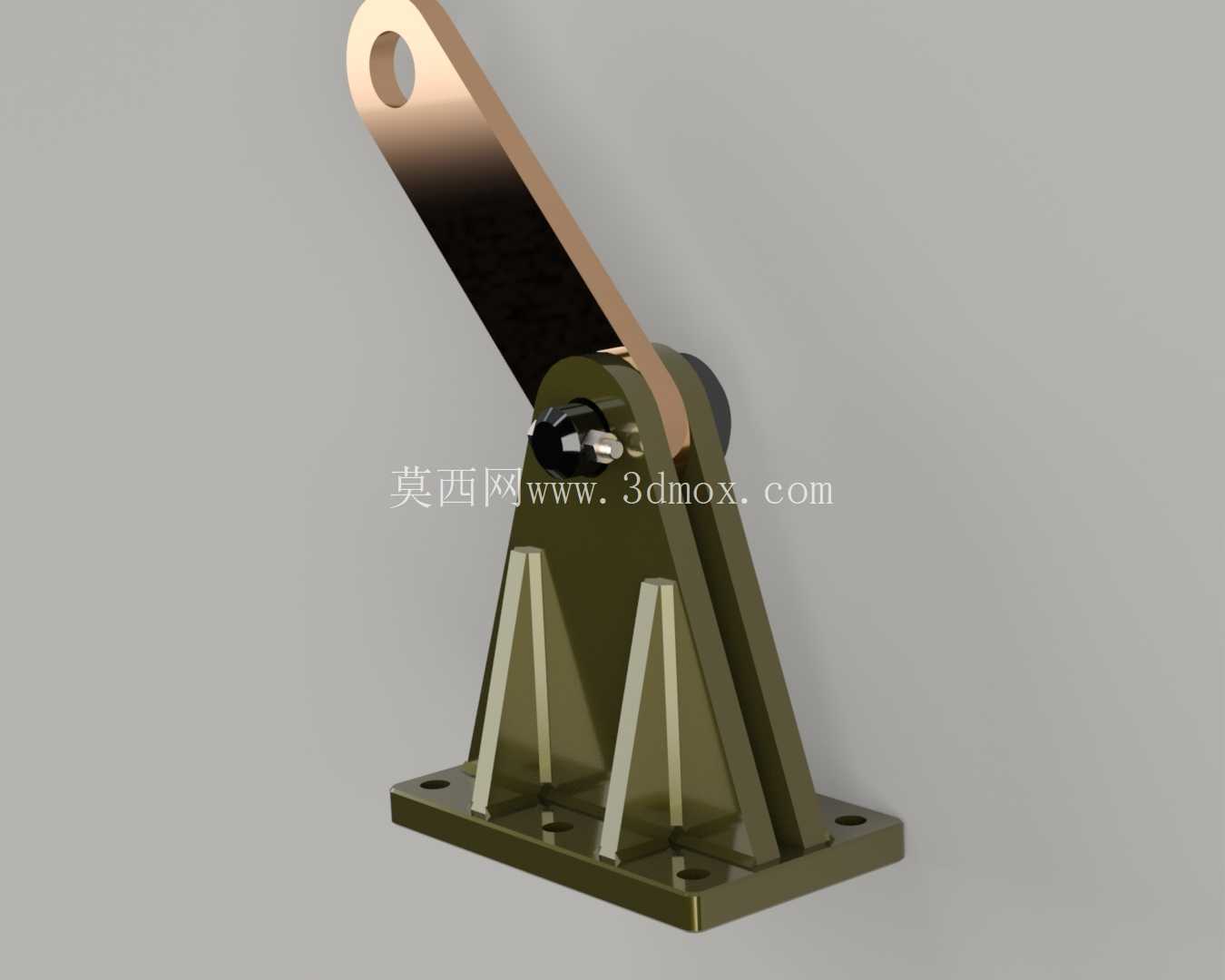

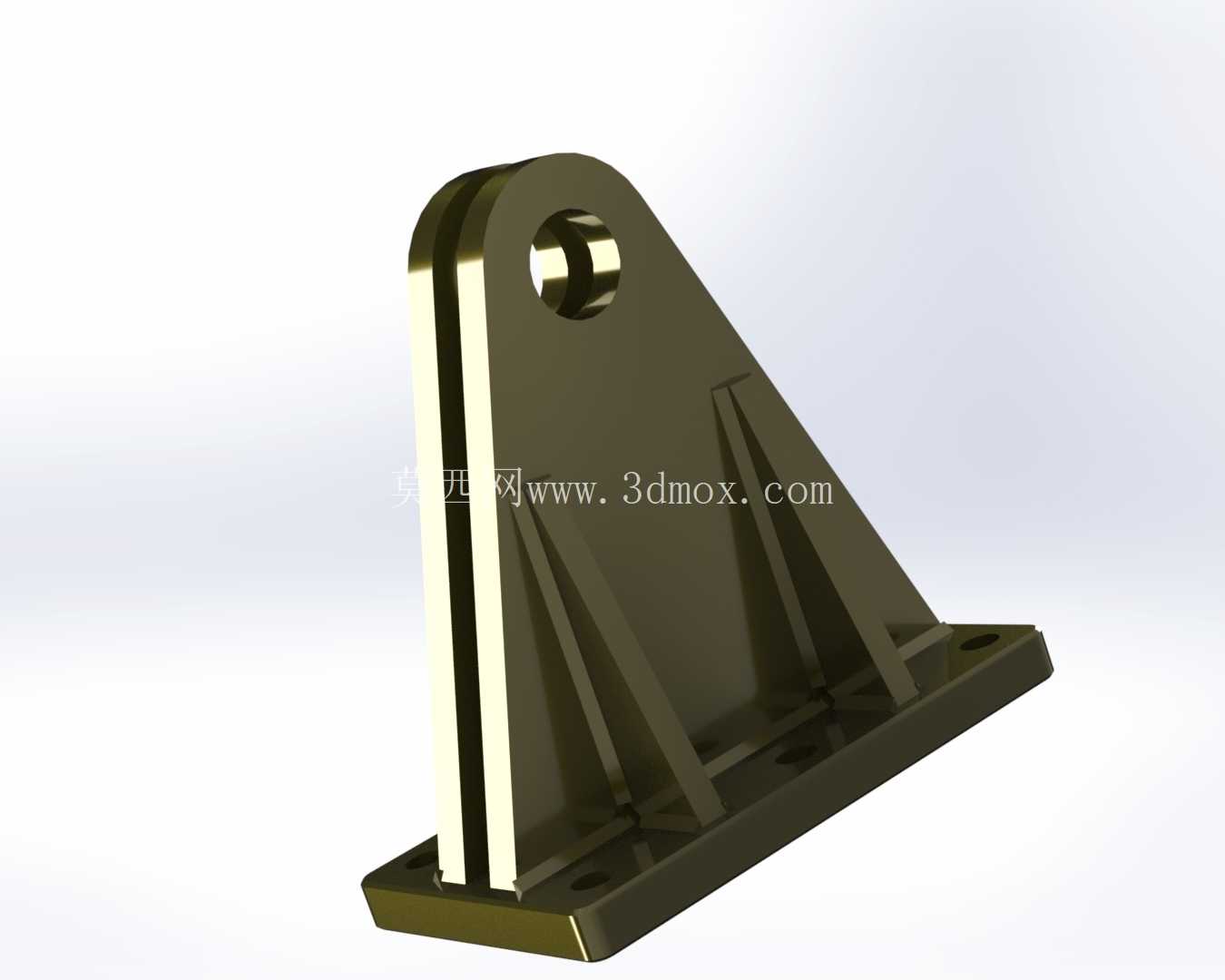

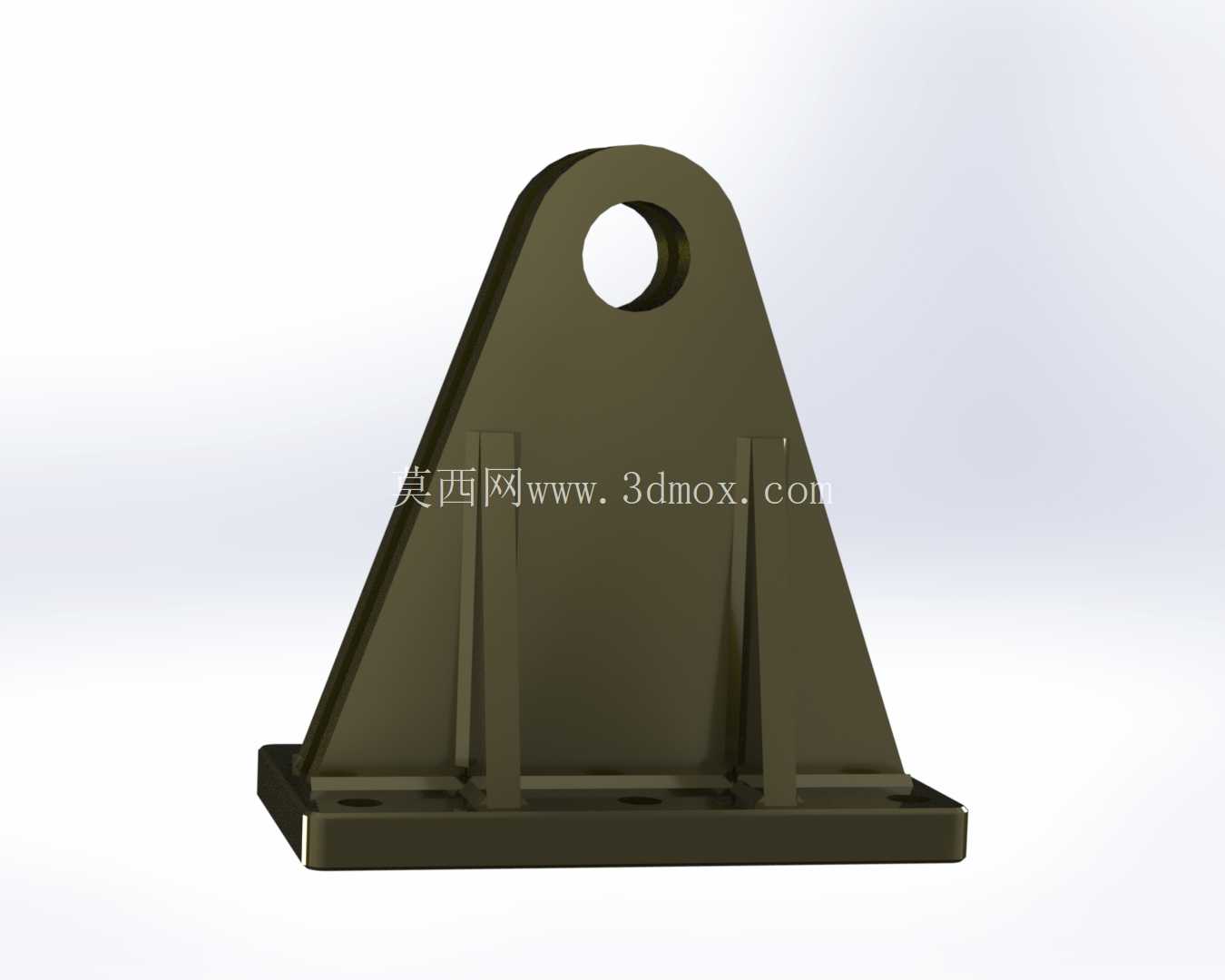

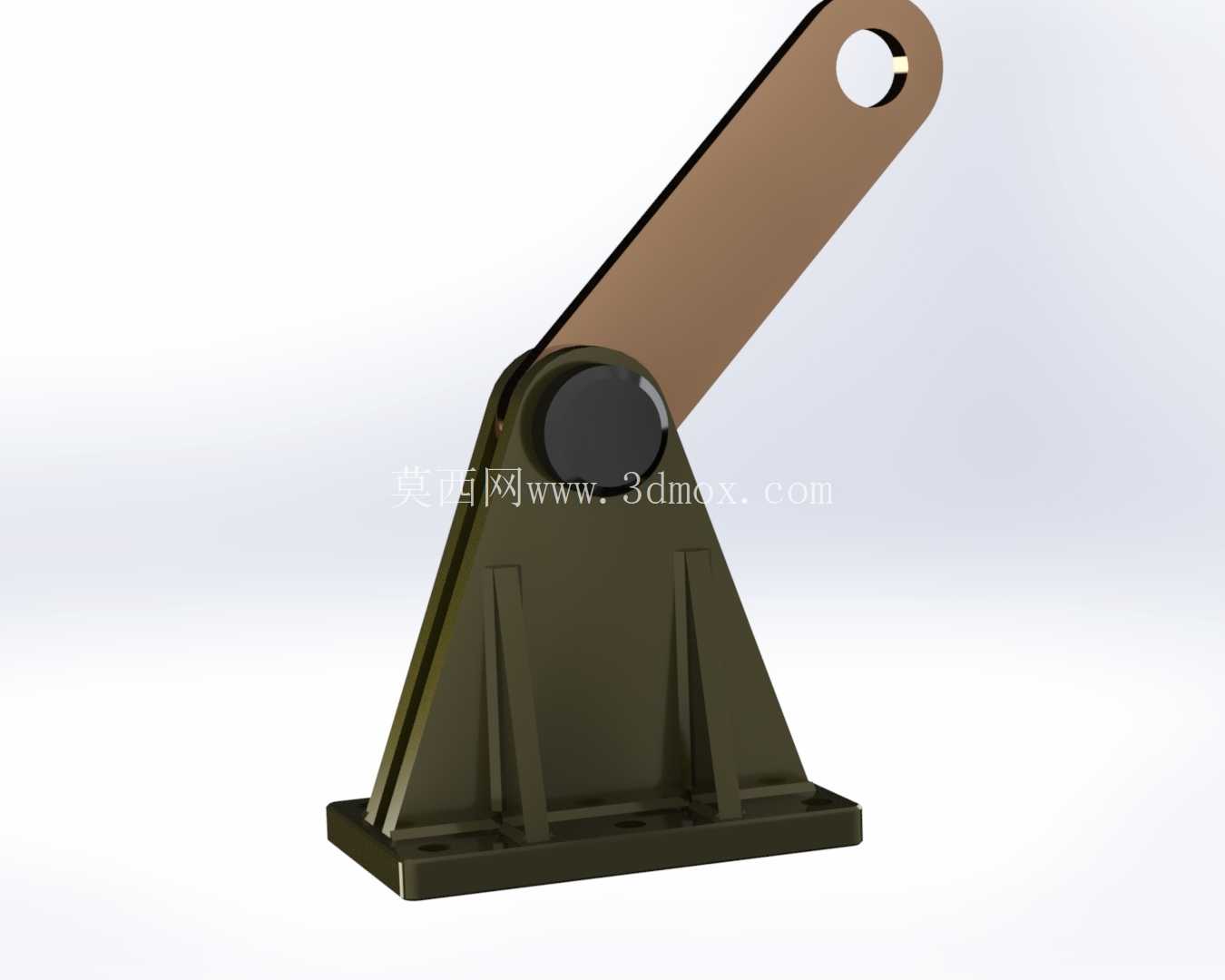

　　这类带加强筋底座的枢轴铰接结构，在工业设备的摆动传动场景里应用极广，小到自动化产线的拨料摆臂、工装夹具的压紧翻转机构，大到工程机械的操作连杆、输送设备的导料挡板调节组件，都能看到同原理的结构身影，核心作用是为做定轴摆动的杆件提供稳定的回转支撑，同时承受摆臂传递来的径向载荷与部分倾覆力矩，避免杆件摆动过程中出现卡滞、窜动或者支撑变形的问题。从结构功能来看，整个组件分为底座支撑、枢轴回转、摆臂连接三个核心部分，底座采用带安装孔的平板式结构，两侧立板之间预留了摆臂的安装间隙，立板外侧加设的三角加强筋，是针对立板受摆臂载荷时容易出现的根部弯曲变形做的强化设计，相比无筋的直立板结构，在同等板厚条件下，立板的抗弯曲刚度能提升60%以上，同时不会过度增加整体的结构重量。

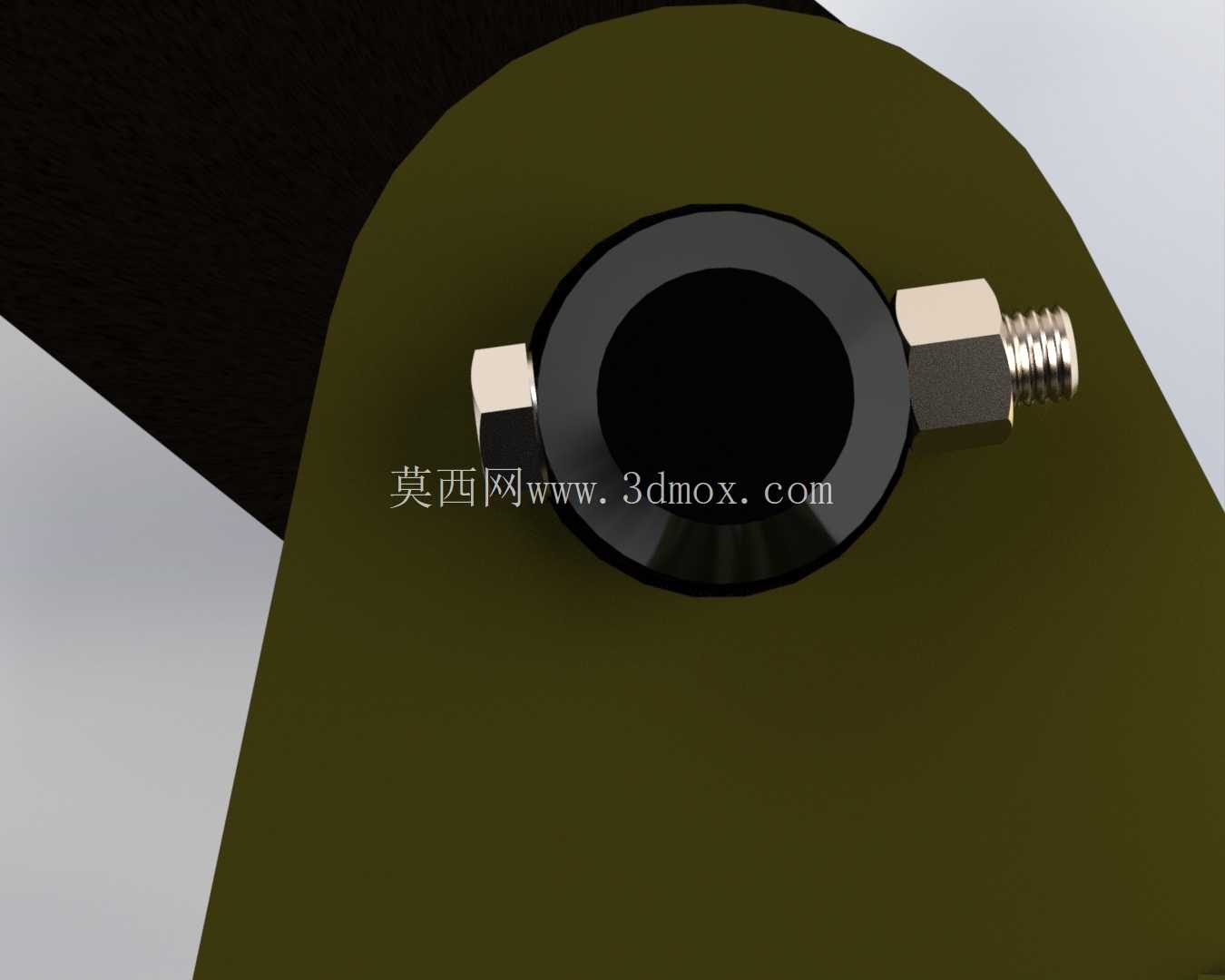

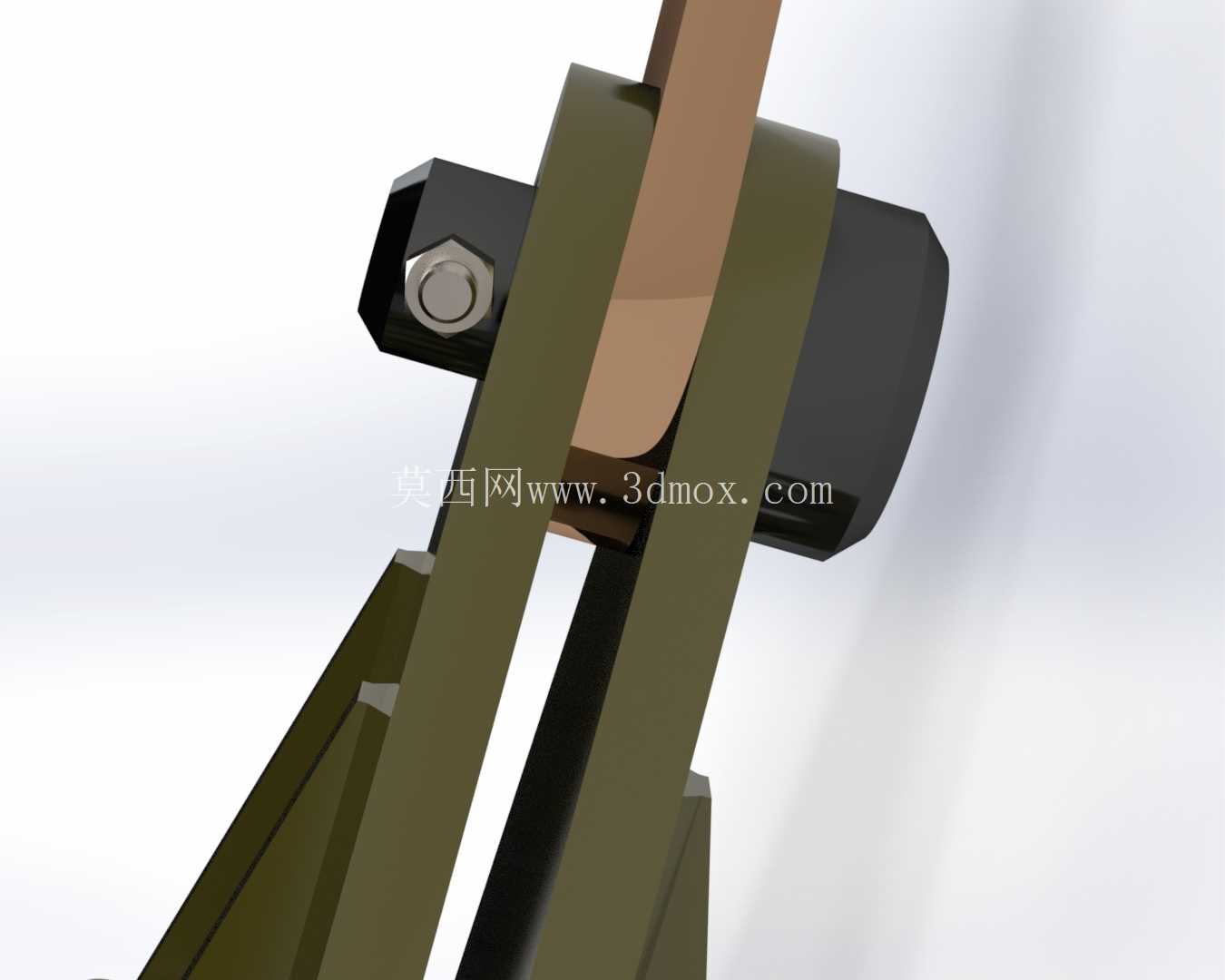

　　枢轴部分采用销轴贯穿两侧立板与摆臂端部的安装孔，销轴端部设置的锁紧结构可以防止销轴在往复摆动过程中出现轴向窜动，销轴与摆臂孔、立板孔的配合公差需要根据摆动频率、载荷大小做匹配，低速轻载场景下可以采用间隙配合方便装配，重载频繁摆动的场景则需要在孔内加装铜套或者滚动轴套，降低回转过程中的磨损量，延长结构的维护周期。摆臂端部做了加厚处理，开孔位置距离臂身的过渡段采用圆弧过渡，避免应力集中导致的摆臂断裂问题，摆臂上端的开孔是用来连接外部执行件或者动力源，比如连接气缸推杆、手动操作手柄或者联动的其他连杆，将动力通过摆臂的绕轴摆动转化为特定轨迹的动作输出。

　　设计这类枢轴结构的时候，首先要明确的是安装边界条件，底座的安装孔位需要和配套设备的安装面做匹配，通常四个安装孔采用对称分布设计，孔的直径要适配常用的内六角螺栓规格，底座的整体长宽尺寸要保证安装后螺栓有足够的操作空间，同时底座的厚度要满足螺栓拧紧时不会出现底座变形的要求。两侧立板的间距要略大于摆臂端部的厚度，预留0.2到0.5mm的间隙，避免摆臂摆动时和立板发生摩擦，立板的高度要保证摆臂在设计的摆动角度范围内不会和底座平面发生干涉，通常需要在摆臂的极限摆动位置做干涉检查，确认整个摆动行程内所有构件都不会出现碰撞。枢轴的直径选择需要根据摆臂承受的最大载荷做抗弯强度校核，避免销轴受弯变形导致回转卡滞，销轴的长度要保证贯穿两侧立板后有足够的长度安装锁紧件，同时不能突出过多占用额外的安装空间。在实际建模过程中，这类结构的细节处理会直接影响后续的生产可用性，比如加强筋和立板、底座的连接位置要做圆角过渡，避免焊接或者铣削加工时出现应力集中的尖角，所有安装孔的孔口要做倒角处理，方便螺栓装配时的导入，摆臂和枢轴配合的孔端如果需要加装润滑装置，还要预留油嘴的安装位置，方便后期维护时加注润滑脂，降低回转面的磨损。

　　这类枢轴结构的优势在于结构简单可靠，加工难度低，维护方便，相比采用成品轴承的回转支撑，成本更低，而且可以根据实际的安装空间、载荷需求灵活调整尺寸参数，不需要受标准轴承的规格限制，在中小载荷的摆动传动场景里，是性价比极高的支撑结构方案。设计时还要考虑装配的工艺性，整个结构要能实现分步装配，先将销轴穿入一侧立板，再装入摆臂，最后穿入另一侧立板并安装锁紧件，避免出现装配干涉导致零件无法组装的问题，同时各个非配合面的尺寸公差可以适当放宽，降低加工成本，配合面的公差则要根据使用要求严格控制，平衡加工成本和使用性能。
