带法兰安装座的波纹金属连接软管结构

　　这类带两端法兰安装结构的波纹金属软管，在工业管路系统里承担着补偿位移、隔振降噪、柔性连接的核心作用，常见于泵组进出口、换热设备管路、有振动源的工艺管线连接场景，也会在需要小范围角度补偿、安装存在对中偏差的管路对接位置使用，能有效抵消管路热胀冷缩带来的轴向、少量径向与角向位移，避免硬连接状态下应力集中撕裂管路密封面或者损坏设备接口。从结构设计来看，管身采用连续环形波纹结构，每一圈波纹的波高、波距都经过参数校核，既保证管身可以在额定弯曲半径下实现柔性变形，又不会因为过度弯折出现波峰开裂、管壁疲劳失效的问题，波纹段的壁厚选择兼顾了承压能力与柔性需求，常规工况下可以承受中低压流体介质的输送，不会因为管内压力出现波纹鼓胀变形。

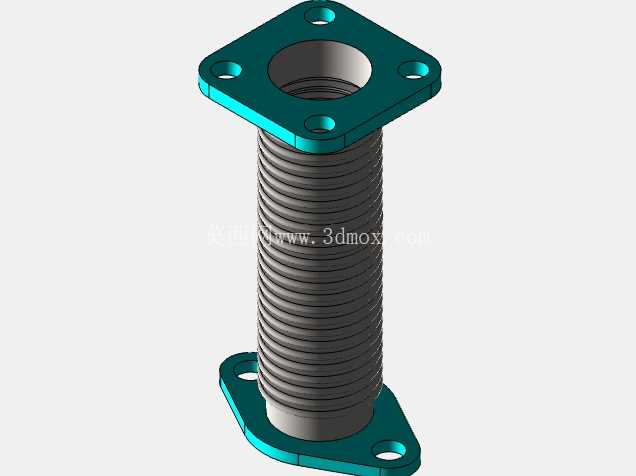

　　两端的法兰安装座做了差异化设计，上端为方形四孔法兰，四个安装孔沿法兰盘中心对称分布，孔位公差按照管路安装通用标准设定，安装时可以通过螺栓快速对接对应规格的方形接口设备，法兰盘与波纹段的连接位置做了圆弧过渡焊接，避免直角位置出现应力集中，长期受振动载荷也不会出现焊缝开裂的问题；下端为两孔腰型法兰，腰型孔的设计可以补偿安装时的孔位偏差，降低现场安装的对中精度要求，哪怕对接端的安装孔存在小范围的位置偏移，也能顺利穿入螺栓完成固定，不需要额外扩孔或者调整管线位置。

　　设计过程中需要重点考量几个边界条件：首先是安装边界，上端方形法兰的外轮廓尺寸要匹配对接设备的接口安装面，不能超出安装面范围导致螺栓无法锁紧，四个安装孔的中心距要严格对应对接端的螺纹孔位置，保证螺栓可以垂直穿入，不会出现别劲的情况；下端腰型法兰的长度方向要预留足够的调节余量，覆盖现场可能出现的最大安装偏差，同时法兰盘的厚度要满足螺栓锁紧时的强度要求，不会因为锁紧力过大出现法兰变形。其次是功能边界，波纹段的有效长度要根据需要补偿的位移量来确定，轴向补偿量、横向补偿量、角向偏转角度都要和波纹的波数、波型参数匹配，不能为了追求柔性盲目增加波数，那样会导致管身刚性不足，承压时出现失稳变形，也不能波数太少导致补偿量不足，起不到柔性连接的作用。

　　另外，两端法兰的密封面平整度有严格要求，安装时配合密封垫片可以实现端面密封，防止介质泄漏，法兰与波纹段的连接采用环缝满焊，焊接后要做气密性测试，保证焊缝位置没有砂眼、虚焊的问题，避免输送介质时出现渗漏。在实际选型应用时，还要根据输送介质的腐蚀性、工作温度、工作压力匹配对应的管壁材质，常规工况用304不锈钢即可满足需求，如果是腐蚀介质或者高温工况，则需要更换对应的合金材质，同时调整波纹壁厚来保证承压能力。这类管件在安装时不能强行拉伸或者压缩来补偿安装偏差，要让波纹段处于自然长度状态下锁紧两端螺栓，否则会提前产生装配应力，降低管件的使用寿命，运行过程中波纹段不承受额外的扭转力矩，避免波纹管受扭出现波峰错位损坏。从建模角度来说，波纹段可以通过螺旋扫描或者环形阵列的方式生成，要保证每一圈波纹的轮廓一致，壁厚均匀，两端法兰的安装孔位置要严格按照实际安装尺寸定位，法兰与管身的过渡位置要做合理的圆角处理，还原实际加工的焊接过渡结构，避免模型出现尖锐直角不符合实际工艺的情况，整体装配完成后要核对安装尺寸链，保证总长度、法兰安装孔位、法兰外轮廓尺寸都和实际应用的安装边界匹配，方便设计人员直接调用到管路装配体中做干涉检查与安装模拟。
