通讯设备用氯丁橡胶绝缘夹固件结构

在户外通讯基站、机柜布线以及室内通讯终端的线缆布设场景里，线缆与硬质安装结构的衔接位置一直是防护薄弱点——硬质金属或塑料安装座的棱边很容易在长期震动、温度形变过程中割伤线缆外护套，同时户外场景下的雨水、粉尘也容易顺着线缆与安装座的缝隙渗入设备内部，造成绝缘失效、接触不良等故障。这类夹固件正是针对这类痛点设计的配套防护零件，主体采用氯丁橡胶材质模压成型，充分利用氯丁橡胶耐候性佳、抗老化、弹性适中且绝缘性能稳定的特性，既可以作为缓冲垫层隔绝硬质结构与线缆的直接接触，也能通过自身弹性填充安装缝隙，实现基础的防尘防水密封效果。

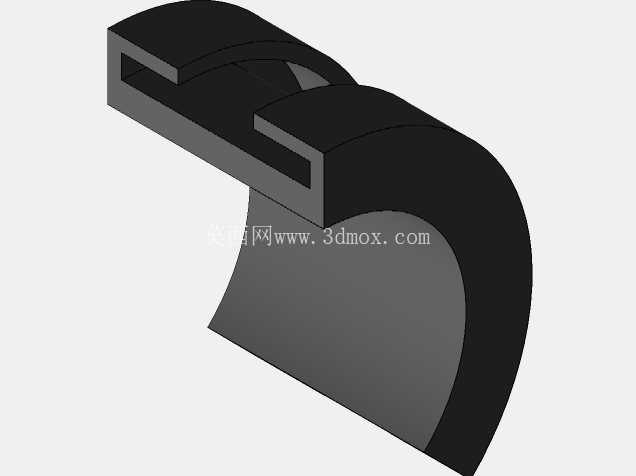

从结构设计来看，该零件采用C型半包式主体搭配顶部双卡槽的结构形式，C型的弧形内面可以完美贴合圆形线缆的外轮廓，安装时不需要完全拆分安装座，只需要将卡槽对准安装座上的定位凸棱推入，就能实现快速卡接固定，相比传统的整圈包裹式橡胶套，这种结构在后期线缆维护更换时不需要完全拆解固定结构，只需要拨开夹固件就能调整线缆位置，大幅降低运维的操作难度。顶部的双卡槽采用等宽设计，槽体内壁做了微小的倒扣角度，卡入安装座的凸棱后，橡胶自身的回弹力会让倒扣结构紧紧贴住凸棱侧面，即使在长期受线缆拉扯、设备震动的工况下，也不会出现松脱移位的问题。

设计过程中需要重点把控几个尺寸边界：首先是C型内弧的直径公差，需要比适配的线缆外径小0.3-0.5mm，这样安装后橡胶的抱紧力可以让夹固件与线缆外护套完全贴合，不会出现相对滑动；其次是顶部卡槽的槽宽尺寸，需要比安装座的凸棱厚度小0.2mm左右，保证卡接后的预紧力，同时卡槽的深度要匹配凸棱的高度，避免卡接不到位导致夹固件翘起；另外C型主体的壁厚需要控制在合理范围，壁厚过薄会导致弹性不足、缓冲防护效果差，壁厚过厚则会增加安装难度，同时占用过多的安装空间，影响相邻线缆的布设。

在实际应用中，这类夹固件除了通讯线缆的固定防护，也可以适配同尺寸的液压油管、传感器线束在设备内部的固定，只要安装座的凸棱尺寸与卡槽匹配，就能实现通用安装。橡胶材质的选择上，针对北方低温场景可以调整配方提升低温脆性温度指标，针对沿海高盐雾场景则可以提升橡胶的耐盐雾性能，不需要改动整体结构就能适配不同的使用环境。建模过程中需要重点处理卡槽与C型弧面的过渡圆角，避免尖角位置在模压成型时出现缺胶、应力集中的问题，同时所有与线缆、安装座接触的面都要做光滑处理，不能有模压飞边残留，防止安装后飞边割伤线缆护套或者影响卡接精度。

从安装流程来看，现场操作时不需要额外的紧固件，只需要先将夹固件的C型开口对准线缆推入，让线缆完全嵌入内弧面，再将顶部的两个卡槽对准安装座的定位凸棱，均匀用力按压直到卡槽完全卡入凸棱，听到轻微的卡入声响就代表安装到位，整个过程不需要专用工具，单人徒手就能完成，非常适合通讯基站高空作业、狭小机柜内部作业等操作空间有限的场景。长期使用过程中，氯丁橡胶的抗蠕变性能可以保证夹固件在5-8年的使用周期内不会出现明显的弹性衰减，抱紧力和卡接力都能维持在设计要求范围内，减少后期运维更换的频次。
