通讯线路防水接线分线盒结构设计

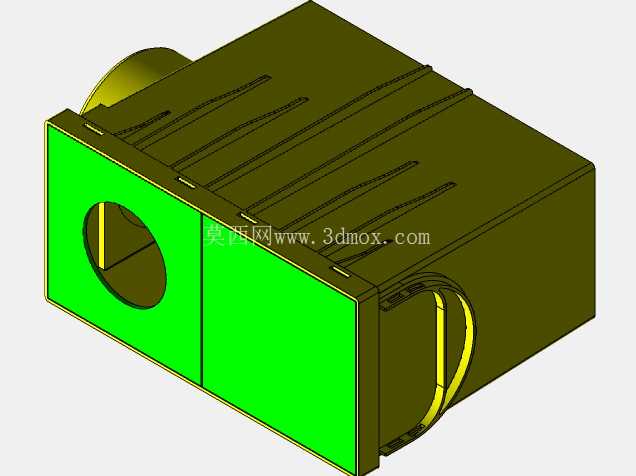

　　在户外通讯布线、楼宇弱电井走线、工业现场通讯链路布设场景中，这类盒体承担着线缆接续、分支节点的防护核心作用，区别于普通室内接线盒，其结构设计首先要适配户外复杂工况的防护需求，避免雨水、扬尘侵入盒内造成接线端子氧化、信号传输中断甚至线路短路故障。从结构形态来看，该盒体采用长方体主舱搭配两侧对称出线筒的布局，主舱内部预留足够的接线端子安装空间，可容纳多组通讯线缆的接续、分线操作，两侧出线筒的弧形过渡结构能够避免线缆弯折角度过大造成的线芯损伤，同时出线位置可搭配防水胶圈、锁紧接头实现线缆与盒体之间的密封衔接，杜绝雨水顺着线缆外壁渗入盒腔内部。

　　盒体正面的分体式盖板结构采用嵌入式安装设计，盖板与盒体主舱的贴合面预留密封胶条安装槽，装配后通过周边的卡扣或者螺丝锁紧，能够实现盒体正面的全周密封，正面预留的圆形开孔可根据实际使用需求安装信号指示灯、调试接口或者防水透气阀，平衡盒体内外气压差的同时不破坏整体防护等级。盒体顶部的多道加强筋结构并非冗余设计，一方面能够提升盒体整体的结构刚性，避免户外堆叠安装、土层掩埋或者外力挤压时盒体变形挤压内部接线空间，另一方面加强筋形成的导流槽能够让落在盒体表面的雨水顺着筋条间隙快速排走，减少盒面积水停留时间，降低密封面长期被水浸泡的渗漏风险。

　　从安装边界来看，该盒体的外形尺寸适配常规通讯手孔井、墙面壁挂、杆装抱箍的安装需求，盒体背部可预留安装挂点或者固定孔位，安装时不需要额外定制转接支架，可直接适配现有通讯线路布设的标准安装间距，两侧出线筒的中心高度与常规通讯线缆的布设高度匹配，线缆接入时不需要做大幅度的弯折调整，能够降低现场布线的施工难度。设计过程中针对盒体的壁厚做了均匀化处理，避免注塑生产时出现缩痕、翘曲等成型缺陷，同时盒体内部的转角位置均做了圆弧过渡，既能够减少应力集中提升盒体抗冲击性能，也能避免内部接线时尖锐边角划伤线缆绝缘层。

　　在实际工程应用中，这类盒体可承载光纤熔接保护、网线分接、通讯总线分支等不同功能，内部可根据需求加装光纤熔接盘、接线端子排、信号防雷模块等配件，盒体的内部空间预留了足够的配件安装余量，不需要额外扩腔就能满足多数通讯节点的接线防护需求。盒体的分体式盖板设计也兼顾了后期运维的便利性，线路检修时不需要拆卸整个盒体的固定结构，只需要拆开正面盖板就能完成内部接线的检查、调整操作，大幅降低后期运维的工作量。两侧出线筒的内径尺寸适配常规外径的通讯线缆，搭配不同规格的密封胶圈就能兼容不同线径的线缆接入，不需要针对不同线缆单独开模制作出线结构，能够提升产品的场景适配能力，降低工程现场的配件备货种类。
