压缩机带齿叶轮盘结构设计

　　该部件为压缩机核心回转工作轮盘，主要应用在中小型容积式压缩机的进气压缩端，直接参与气体的逐级增压输送过程，是决定压缩机容积效率与运行稳定性的关键承载零件。从实际工况适配角度看，这类带周向齿结构的轮盘，多匹配无油润滑式的回转压缩机结构，轮盘外缘的齿形结构会与缸体内壁、相邻滑片形成封闭的可变容积腔，随着主轴带动轮盘旋转，各个腔室的容积周期性变化，依次完成进气、压缩、排气的完整工作循环，相比普通平盘式叶轮，这种带齿的结构能有效减少压缩过程中的气体泄漏量，提升不同转速工况下的容积效率，尤其适配小流量高压力比的压缩工况，常见于小型工业气源、车载压缩系统、制冷压缩机组的核心单元。

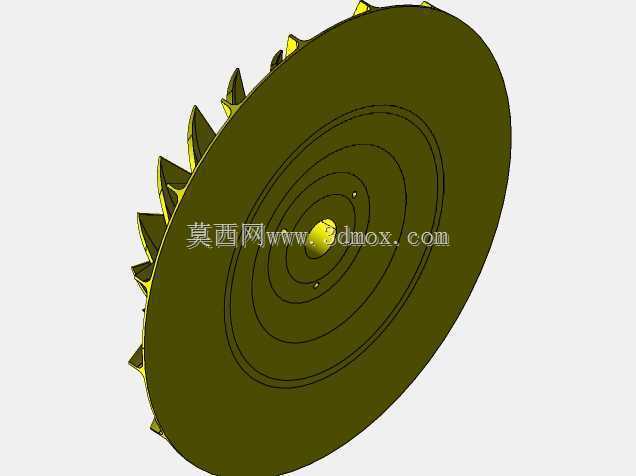

　　从设计思路层面拆解，轮盘主体采用等厚圆盘为基础基体，中心设置与主轴配合的定位安装孔，孔周做了局部加厚凸台结构，用来分散主轴传递的扭矩载荷，避免键槽位置出现应力集中；基体表面的多圈环形凹槽并非装饰结构，一方面是为了减少轮盘与端盖的接触面积，降低高速旋转时的端面摩擦损耗，另一方面凹槽可以形成微小的气膜密封层，进一步阻挡高压气体向低压侧的泄漏，同时凹槽结构也能在轻量化的前提下提升轮盘的整体刚性，减少高速旋转时的端面翘曲变形。轮盘外缘的齿形采用渐开线修型设计，齿顶做了圆角过渡，避免齿尖与缸壁接触时出现刮蹭，齿根位置设置了卸荷槽，能够释放齿根位置的弯曲应力，减少长期交变载荷下的疲劳开裂风险，齿形的排布角度经过动平衡校核，确保轮盘在额定转速下的振动量控制在允许范围内，不需要额外加装过多平衡块就能满足运行精度要求。

　　关于安装边界与尺寸适配，该轮盘的中心安装孔与主轴采用过渡配合，配合公差控制在H7/k6区间，通过平键传递扭矩，安装时需要保证轮盘端面与主轴轴线的垂直度不超过0.02mm，否则会出现端面偏磨、泄漏量超标的问题；轮盘的外径尺寸与压缩机缸体内径保持0.03-0.05mm的间隙，既避免旋转时出现碰缸故障，又能控制间隙泄漏量在设计阈值内；轮盘的轴向厚度与缸体的腔体宽度匹配，两端与端盖的间隙控制在0.01-0.02mm，配合端面的密封结构实现轴向密封。实际选型应用时，需要注意该轮盘的材质适配工况，若用于有腐蚀性气体的压缩场景，需要更换对应耐腐蚀材质，同时重新校核齿根强度与轮盘的动平衡参数；若用于高转速工况，还需要对轮盘进行超速试验，验证额定转速1.2倍转速下的结构变形量是否在允许范围内。

　　从结构优化的角度看，这类轮盘的齿形参数、环形槽的深度与宽度、中心凸台的厚度，都需要结合具体的压缩机排量、压力比、额定转速参数做针对性调整，不能直接跨型号套用，比如当压缩机额定转速提升20%时，齿根的圆角半径需要相应增大，同时轮盘的整体厚度需要做减薄调整，降低旋转时的离心载荷，避免外缘齿形出现过大的径向变形。另外，轮盘的表面粗糙度也有明确要求，端面与外缘齿面的粗糙度需要达到Ra1.6以下，减少气体流动阻力与摩擦损耗，中心安装孔的粗糙度需要达到Ra0.8以下，保证与主轴的配合精度，避免长期运行后出现配合松动的问题。
