欧皮特5M-25同步带轮精密传动构件

项目分类:齿轮 发布时间:2024-09-15 ID:772194
  • 欧皮特5M-25同步带轮精密传动构件
  • 欧皮特5M-25同步带轮精密传动构件

  在工业同步传动系统的选型与结构设计工作中,带轮作为动力传递的核心执行零件,其齿形精度、同轴度、安装适配性直接决定整套传动链路的运行稳定性与使用寿命。这款5M节距规格的同步带轮,适配宽度25mm的5M系列同步齿形带,是中小载荷精密传动场景里应用极广的标准传动构件,日常在轻工自动化生产线、小型输送设备、包装辅机、纺织机械的进给机构、电子装配工位的动力输出端都能见到同规格零件的身影。

  从实际使用场景出发,这类带轮常被布置在伺服电机输出轴与从动工作轴之间,依靠齿面的啮合作用替代传统平带的摩擦传动,彻底规避高负载启停工况下的打滑丢步问题。在高速往复进给的工位里,比如贴标机的送标辊传动、3D打印设备的XY轴动力传递、小型分拣输送机的辊筒驱动,5M齿形的带轮可以在保证传动比恒定的前提下,吸收轴系小幅对中误差带来的附加载荷,运行噪音远低于同模数的直齿轮传动,也不需要齿轮传动那样严苛的润滑密封条件,日常维护仅需定期检查同步带张紧度即可。

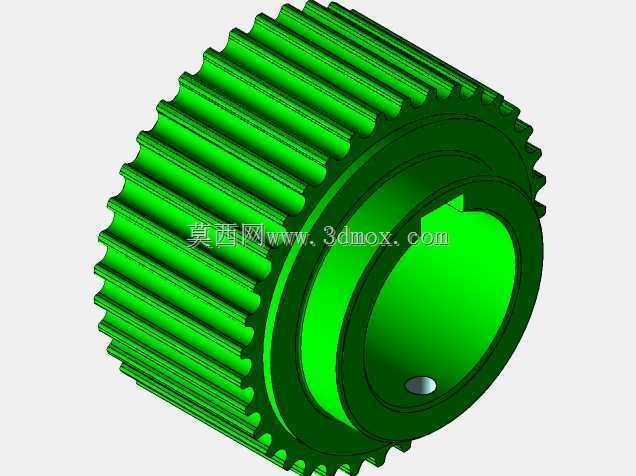

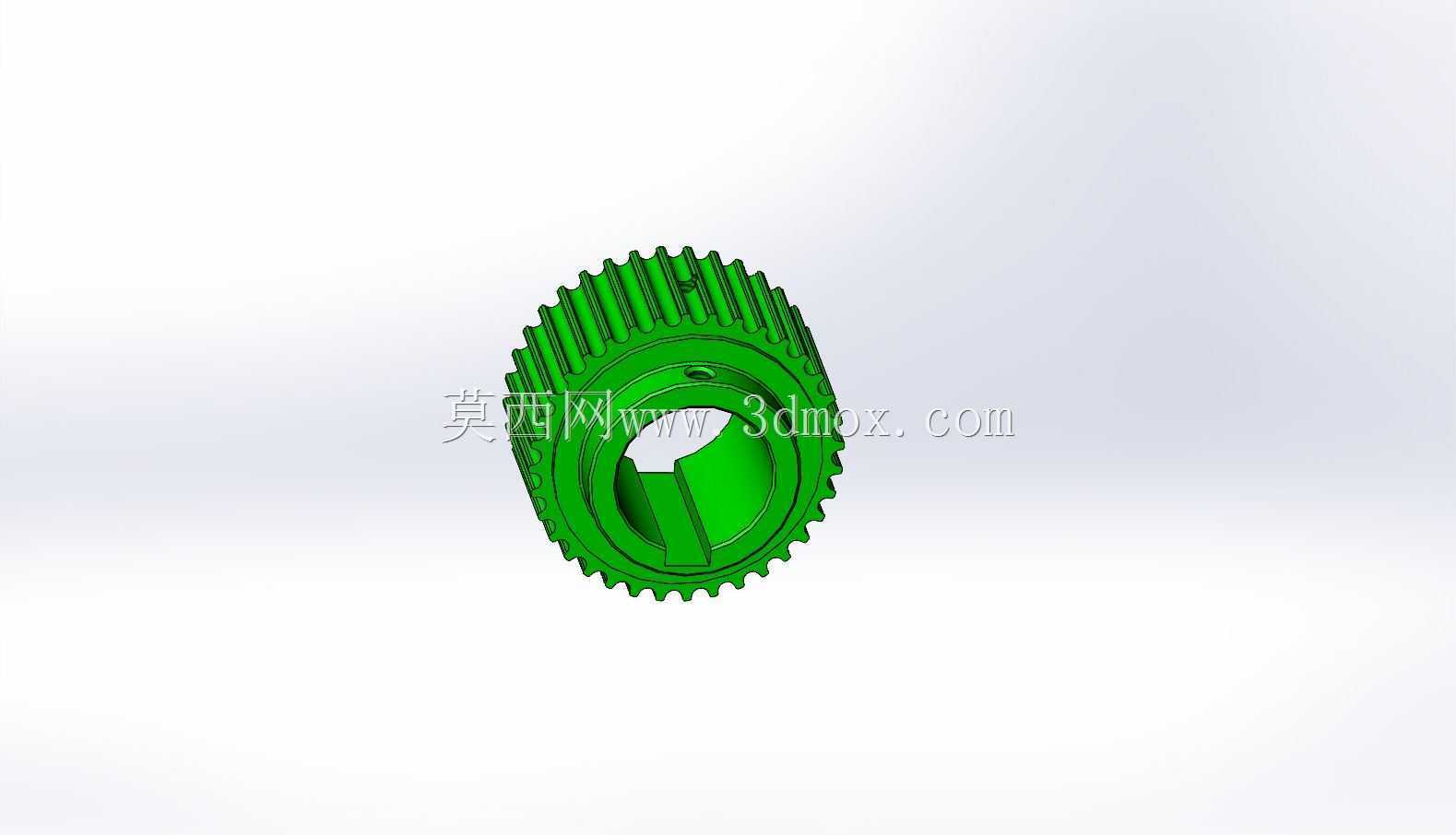

  零件的结构设计完全围绕传动可靠性与安装便捷性展开:外圆周均匀加工出与5M同步带齿槽完全匹配的梯形齿,齿顶与齿根的过渡位置做了小圆弧倒角,既可以避免带轮棱边在长期运行中割伤同步带的齿面橡胶层,也能让带齿啮入、啮出的过程更平顺,降低多边形效应带来的速度波动。带轮两侧设置了高出齿顶的挡边凸缘,凸缘的单边高出量控制在1.5-2mm区间,这个尺寸是工程中反复验证的合理值:凸缘过高会无谓增加零件整体重量与转动惯量,过低则无法在同步带出现小幅轴向窜动时起到限位作用,避免传动带在运行过程中从带轮侧面滑脱。

  内孔与轴的连接结构是这款带轮设计的核心细节,孔壁加工出贯通的键槽,键槽的对称度公差控制在0.02mm以内,装配时通过平键实现轴与带轮之间的扭矩传递,完全可以覆盖常规中小功率传动的扭矩载荷需求;内孔的端面位置做了沉孔避让设计,当轴端安装锁紧挡圈或者紧定螺钉时,沉孔可以容纳紧固件的突出部分,保证带轮端面贴紧轴肩时不会出现干涉。部分同规格改型产品还会在轮毂径向加工出对称的紧定螺钉孔,在轻载、低转速的工况下,可以直接通过紧定螺钉顶紧轴面完成固定,不需要额外加工轴上的键槽,大幅降低非标设备的轴系加工成本。

  从安装边界与尺寸匹配的角度考量,这款25mm带宽的5M带轮,齿部的有效工作宽度设置为26mm,比适配的同步带宽度多出1mm的单侧余量,即便装配时带轮存在小幅轴向位置偏差,同步带的全齿宽也能完全贴合在带轮啮合面上,不会出现局部齿面悬空导致的应力集中。带轮的轮毂外径、总长度都按照标准传动件的尺寸规范设计,轮毂两端面和齿部两侧挡边之间留出了足够的扳手操作空间,当操作人员在设备机架内部完成锁紧螺母装配时,标准开口扳手可以顺利伸入作业位置,不会和周边的机架钣金、护罩结构发生磕碰。

  建模过程中对齿形参数的还原完全遵循5M同步带轮的啮合规范:节圆直径按照齿数与5mm节距的对应关系计算,齿顶圆、齿根圆的尺寸偏差控制在微米级,齿面的拔模斜度按照实际注塑或者机加工的工艺要求预留,不管是后续采用铝合金铣削加工、尼龙注塑成型还是粉末冶金烧结,这套三维结构都可以直接作为工艺编制的参考依据。在整机装配仿真阶段,将该带轮模型导入传动链路装配体后,可以直接完成同步带的路径排布、张紧轮位置校核、轴系载荷分布计算,提前排查带轮和周边护罩、管线的干涉问题,减少物理样机试制阶段的修改次数。

  在长期运行的工况下,这类带轮的失效形式大多集中在齿面磨损、键槽压溃、挡边变形几个方面,设计阶段通过合理匹配带轮材料——高速工况选用6061铝合金做硬质阳极氧化处理,低速重载工况选用45号钢调质加工,有耐腐蚀需求的食品、医药生产线选用POM或者尼龙材质,就可以让零件的使用寿命匹配整机的大修周期。带轮的动平衡等级按照G6.3级控制,在转速超过3000rpm的应用场景下,零件出厂前完成动平衡校正,就能大幅降低轴系的振动,延长配套轴承的使用寿命。
