外六角锥嘴式流体管路连接件结构设计

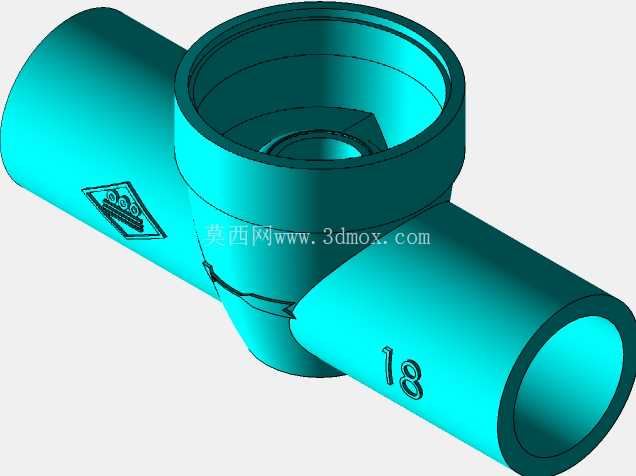

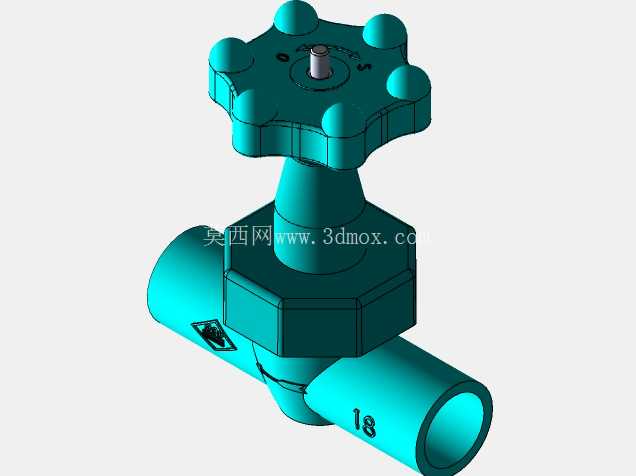

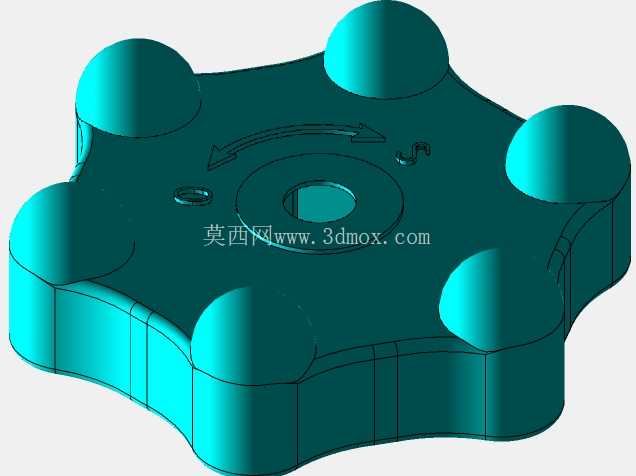

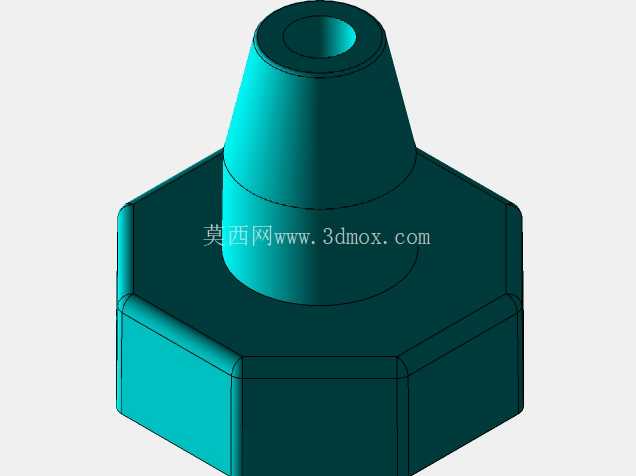

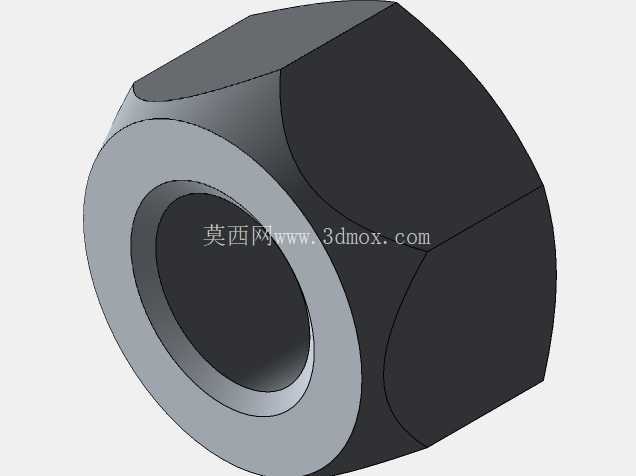

　　在小型流体输送系统、实验台气路搭建、民用净水设备内部管路连接场景中，这类带外六角夹持结构的锥嘴接头是十分常见的基础连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接调用标准件库的通用模型，实际装配时才会出现密封失效、扳手空间不足、管路插接脱落等问题。从结构功能来看，这个零件下半部分的外六角结构并非单纯为了造型规整，而是专门为标准开口扳手、活动扳手预留的夹持受力面，六角对边尺寸的公差需要严格控制在h12级别，既要保证扳手卡入时不会出现打滑松脱，也要避免对边尺寸过小导致拧紧时棱角崩裂，尤其是采用PP、尼龙等工程塑料注塑成型时，六角棱边需要做0.2-0.3mm的圆角过渡，减少注塑过程中的应力集中，避免拧紧受力时棱边开裂。上部的锥台结构是核心的管路插接部位，锥度通常设计为1:20，这种锥度既可以保证柔性软管（比如PU气管、硅胶水管）插入时的导向顺畅，又能在管路套入后通过锥面的过盈配合实现径向密封，不需要额外加装密封圈就能承受0.6MPa以内的流体压力，锥台顶端的内孔是流体的通流通道，孔径大小直接决定了通流能力，设计时需要匹配对接管路的内径，避免通流截面突变造成的流阻增大、局部紊流问题。

　　很多设计人员在做这类零件建模时，容易忽略六角部分与锥台部分的衔接过渡，直接做直角相接，实际注塑生产时这个位置会出现明显的熔接痕，受力时很容易从衔接处断裂，因此在两个结构的衔接位置需要设计一圈宽度1mm左右的过渡凸台，既可以增强结构强度，也能在管路插接到位时起到轴向限位的作用，避免软管套入过深堵塞下方的连接螺纹或者卡接结构。从安装边界来看，这类接头在布局时需要预留足够的扳手操作空间，外六角的每个面外侧至少要留出1.5倍对边长度的操作空间，否则装配时扳手无法卡入到位，强行拧紧会导致六角棱边磨损，后续维护拆卸也会十分困难。

　　锥嘴部分的长度需要匹配常用软管的插接深度要求，通常为软管外径的1.5-2倍，保证软管套入后有足够的接触面积，不会在流体压力波动时出现脱管问题，锥台表面的粗糙度需要控制在Ra3.2以下，过于粗糙的表面会划伤软管内壁造成密封泄漏，过于光滑则会降低摩擦系数导致管路容易滑脱。在实际应用场景中，这类接头不仅可以用于净水设备的水路连接，也可以在小型气动回路、实验装置的气液通路中使用，根据输送介质的不同可以选择不同的成型材料，输送饮用水时需要采用符合食品接触标准的PP材质，输送弱酸碱流体时可以选用PVDF材质，气动回路中则可以采用尼龙材质兼顾强度与韧性。建模过程中需要重点关注几个关键尺寸的配合：六角部分的对边尺寸与扳手的适配性、锥面的锥度公差、内孔的同轴度，尤其是内孔与外六角的同轴度需要控制在0.1mm以内，否则拧紧后接头会出现偏斜，导致管路受力不均产生泄漏。很多新手在建模时会把锥台部分做成直圆柱，看似加工简单，实际使用时软管插入困难，且密封效果极差，锥面的设计本质是通过逐渐增大的外径实现与软管内壁的渐进式过盈，越往六角方向过盈量越大，密封效果越好，同时锥面的导向作用可以让装配工人不需要借助工具就能轻松将软管套入接头，提升装配效率。

　　另外，六角部分的下端面是密封承压面，这个平面的平面度需要控制在0.05mm以内，如果平面度不达标，接头与安装基座贴合时会出现缝隙，即使加装密封垫也容易出现渗漏问题，建模时这个端面不能做倒角或者圆角处理，要保证完整的环形接触面积。在做装配干涉检查时，不仅要检查接头本身与周边零件的静态间隙，还要模拟扳手拧紧时的运动轨迹，避免扳手运动过程中与周边的管路、结构件发生碰撞，很多设备在后期装配时出现操作困难，都是因为布局阶段没有考虑到这类小零件的安装操作空间，单纯按照零件静态尺寸做布局，忽略了装配过程的动态空间需求。
