摇臂式园林灌溉喷头结构设计

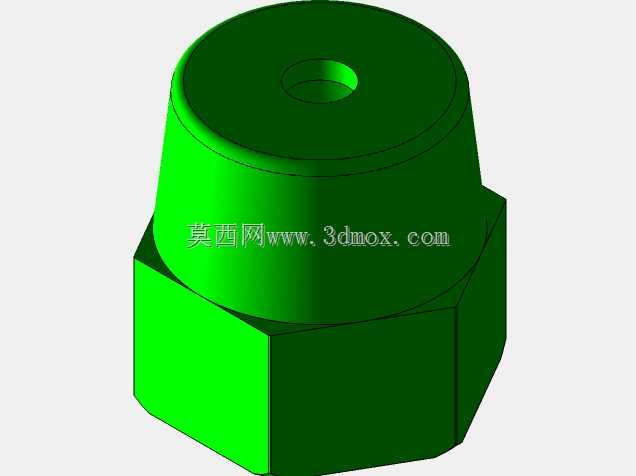

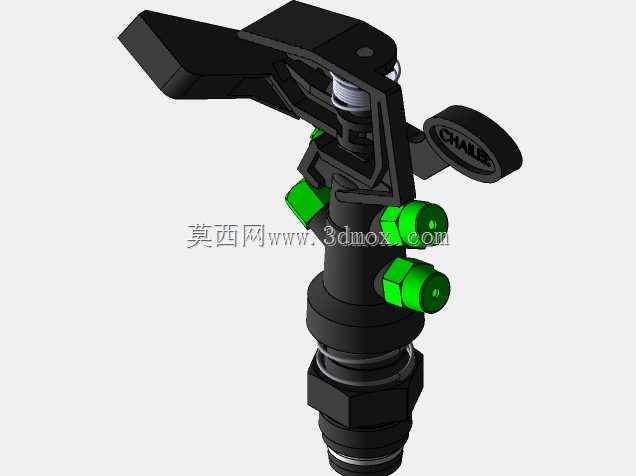

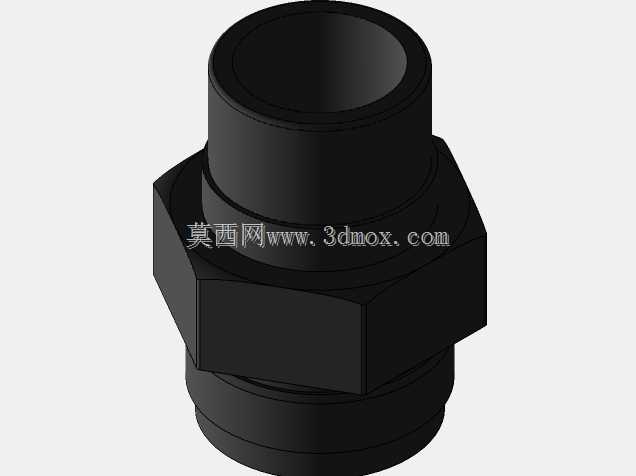

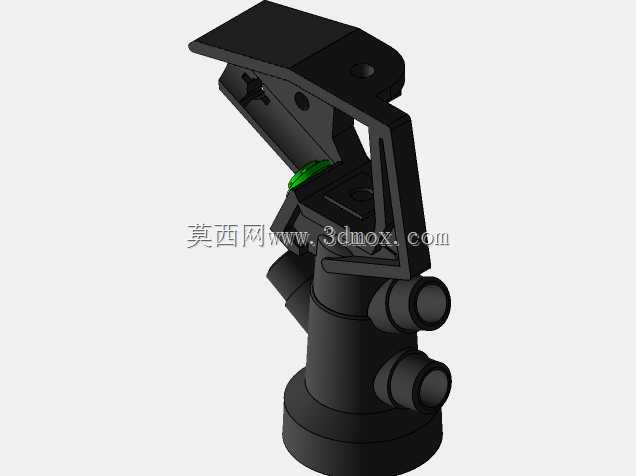

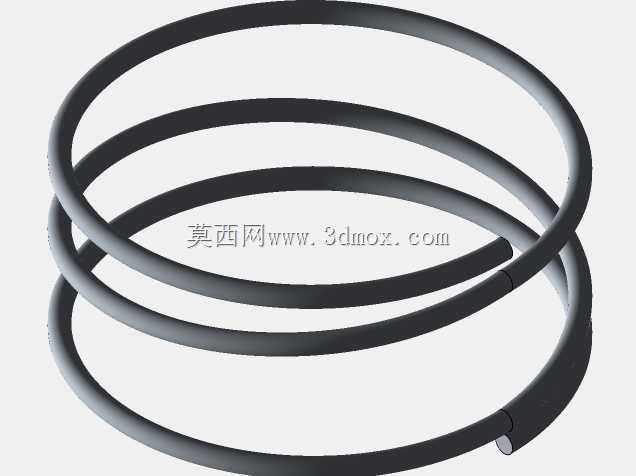

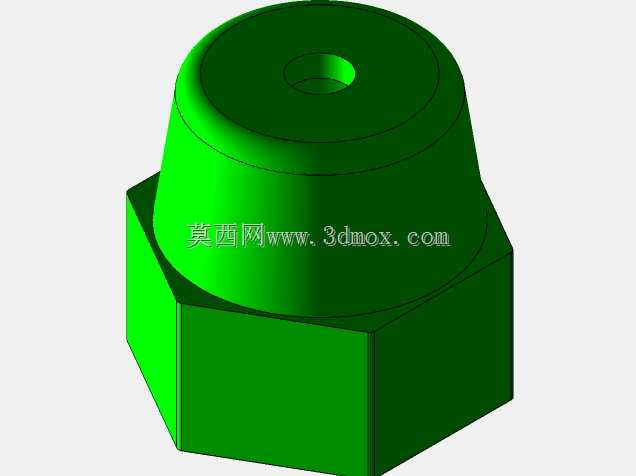

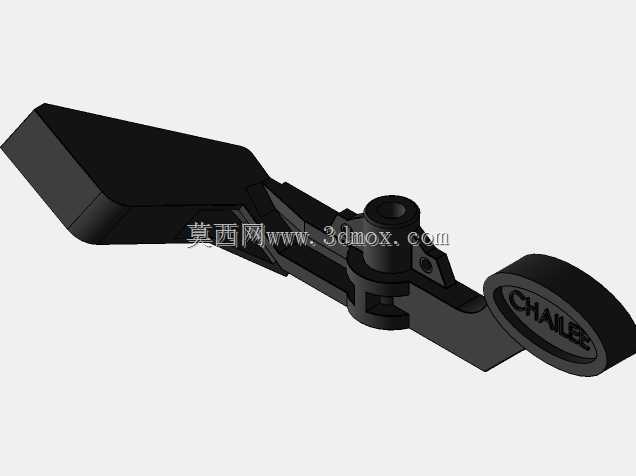

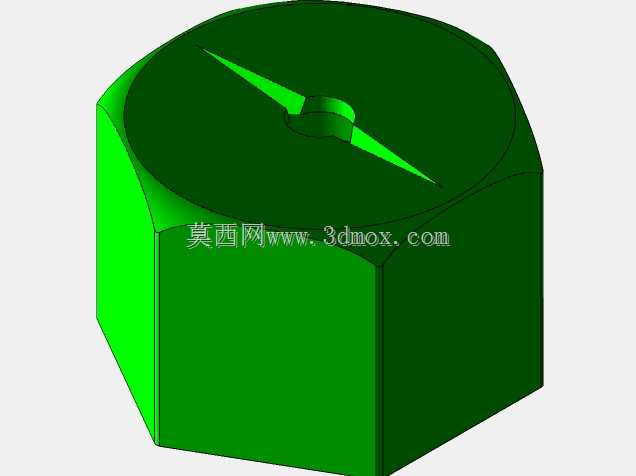

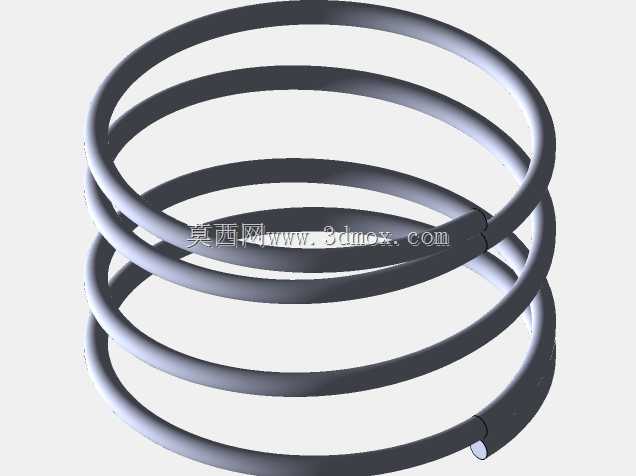

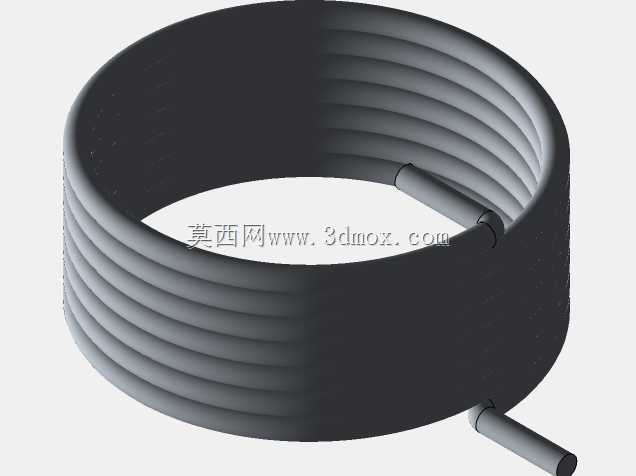

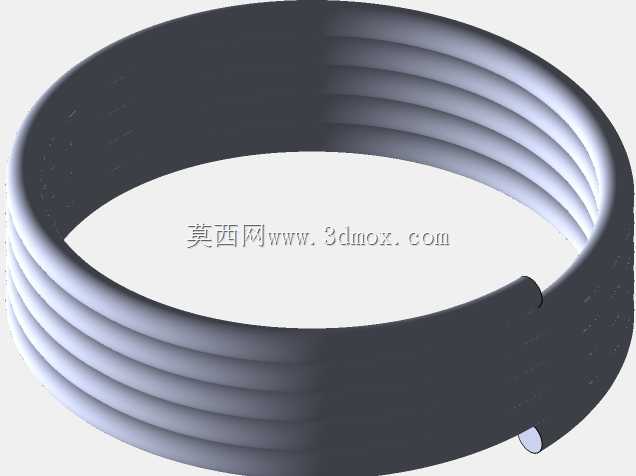

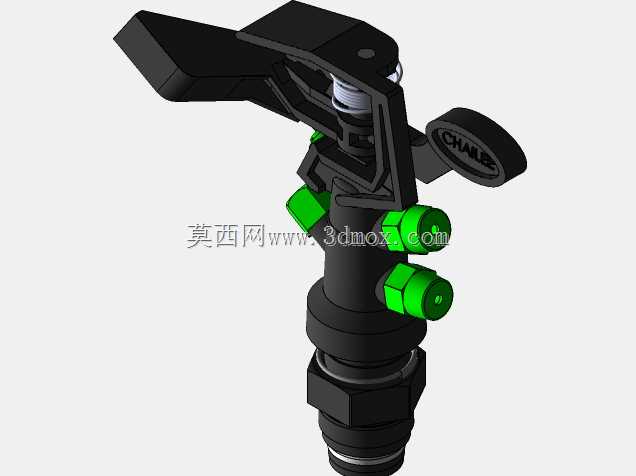

这款摇臂式洒水喷头是喷灌系统里的核心执行部件，日常在市政园林绿地养护、大田经济作物灌溉、运动场草坪补水场景里都能见到它的身影，主要作用是将有压水流通过特定流道打散后，以均匀的覆盖半径喷洒到目标区域，相比传统漫灌能大幅提升水资源利用率，减少人工浇灌的人力投入。从结构设计来看，主体采用上下分体式装配结构，底部带外螺纹的进水接头是主要安装接口，适配常规灌溉管路的内螺纹连接端，安装时只需保证接头与管路同轴，拧紧后做好密封即可，不需要额外定制安装基座，适配绝大多数现有喷灌管路的改造与新装需求。上部的摇臂驱动机构是整个部件的核心功能单元，摇臂前端的导流切水结构在水流冲击下会产生周期性摆动力，带动喷头主体绕竖直轴线做匀速回转运动，无需额外电力驱动，完全依靠管路水压就能实现全圆周范围的喷洒覆盖，三个侧向布置的绿色喷嘴可根据不同的喷洒半径需求更换不同孔径的规格，调整单喷头的覆盖范围与喷灌强度，适配不同种植密度、不同土壤渗透率的地块使用需求。设计过程中重点考虑了户外长期使用的可靠性，所有运动配合位置都预留了合理的间隙，避免泥沙进入后出现卡滞问题，弹簧复位结构的弹力经过匹配调校，在常规0.2-0.4MPa的灌溉水压下就能稳定驱动摇臂摆动，不会出现水压过低时不转、水压过高时摇臂甩动幅度过大的问题。上部的黑色限位拨块可以调整喷洒的扇形角度，不需要全圆周喷洒时，只需拨动限位块到对应角度位置，就能让喷头在设定的角度范围内往复摆动，适配路边绿化带、边角地块这类不需要360度覆盖的场景，避免水流喷到路面或者非灌溉区域造成水资源浪费。整体外形紧凑，安装后突出地面的高度控制在合理范围，不会影响园林作业机械的通行，外露的结构件都做了圆角处理，没有尖锐棱角，避免在人员活动较多的公园、小区绿地场景里造成磕碰伤害。内部流道做了顺滑过渡处理，减少水流经过时的压损，让喷嘴出口的水流压力更稳定，喷洒出来的水滴粒径均匀，不会出现近处积水、远端浇不透的问题，不同喷嘴的出水角度经过匹配，让整个喷洒范围内的降水强度保持一致，满足不同植物的灌溉需水要求。
