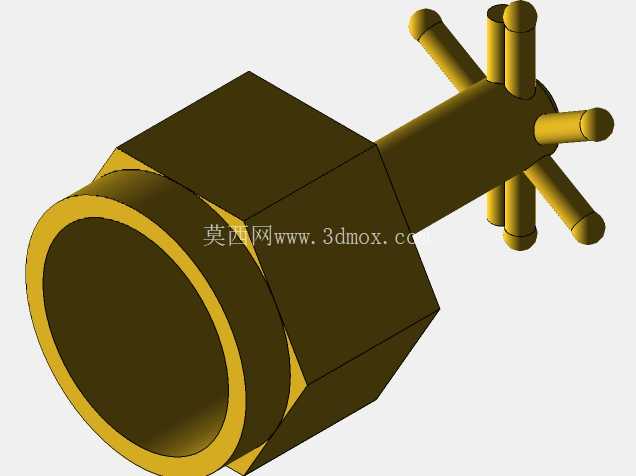

带十字手柄的黄铜材质转向截止阀结构

　　在中小口径低压流体输送管路的现场运维场景里，这类带一体式十字手柄的转向阀，主要承担支路流体换向、临时截断的功能，常见于实验室气路、小型液压试验台、民用给排水支路这类不需要频繁大扭矩操作的工况，相比常规手轮结构，十字放射状的手柄不需要额外搭配扳手，徒手就能完成启闭操作，在安装空间局促、周边管路排布密集的场景下，操作人员不需要预留整圈手轮的转动操作空间，只要在相邻手柄杆的间隙里就能完成角度扳动，适配现场快装快调的作业需求。从结构设计逻辑来看，阀体主体采用六角外形的锻压黄铜坯体加工，六角结构的对边尺寸严格匹配常规呆扳手的夹持规格，当管路连接端需要施加较大拧紧力矩的时候，不会因为阀体外形无夹持位导致跟转，也能避免管钳夹持破坏阀体表面镀层。阀体一端的内螺纹接口直接加工在六角段的端面上，螺纹深度按照低压管路的密封要求设计，足够容纳生料带或者密封垫的填充空间，不需要额外加长接头就能完成和同管径管路的对接，减少了管路连接的泄漏点。阀芯部分和手柄采用一体式刚性连接，没有额外的传动间隙，转动手柄的时候能直接带动阀芯切换通断位置，相比带阀杆填料函的普通截止阀，这种一体式结构减少了动密封点，在低压洁净流体的输送场景里，能大幅降低长期使用后的外泄漏概率。

　　十字手柄的每根杆体末端都做了圆弧过渡的球头处理，不是尖锐的直角切口，一方面是避免操作人员徒手操作的时候被金属锐边划伤，另一方面也能在手柄意外磕碰周边管路的时候，减少尖锐端对其他管路保温层或者薄壁管的挤压损伤，每根手柄杆的长度经过扭矩匹配计算，按照成年人单手握持的施力上限，刚好能提供阀芯密封所需的压紧力矩，不会因为力臂过长导致操作人员过度拧紧，压坏内部密封件，也不会因为力臂过短导致启闭力矩不足，出现密封不严的内漏问题。

　　从安装边界来看，这类阀门的轴向总长度比同通径的普通球阀短30%左右，在管路排布紧凑的集成阀组里，能节省轴向安装空间，手柄的最大回转半径控制在阀体通径的2.5倍以内，安装的时候不需要在阀体周边预留过大的操作净空，即使是紧贴墙面或者设备面板安装，也能顺利完成启闭操作。阀体内部的流道采用等径直通设计，没有突然的截面收缩，流体经过的时候局部阻力损失小，在小流量输送场景里不会产生明显的压降，也不容易在流道拐角处积存介质杂质，适合输送清水、低压压缩空气、无腐蚀性的轻质液压油这类介质。

　　建模过程中，所有配合面的公差都按照五金件的通用加工精度设置，六角阀体的相邻面角度公差控制在±1°以内，保证扳手夹持的时候不会打滑，手柄和阀体连接的根部做了圆角加强处理，避免长期扳动的时候根部应力集中出现断裂，内螺纹的收尾段预留了足够的退刀空间，加工的时候不会出现烂牙问题，和标准管螺纹接头的配合顺畅度能满足现场装配要求。在实际选型替换的时候，只要核对接口螺纹规格、手柄回转半径、阀体总长度这几个核心参数，就能直接替换同类型的老旧损坏阀门，不需要改动原有管路的排布位置，降低现场改造成本。
