带安装法兰的六角接头金属管道连接件

在流体输送系统的现场布设环节，这类带安装法兰的六角接头管道连接件，是小口径气路、水路支路固定接驳的常用零件，常见于小型实验设备气路排布、自动化产线冷却支路接驳、小型液压站控制油路终端固定这类场景，区别于普通直通管道，它自带一体式安装支座，不需要额外采购管夹做固定，能直接通过支座上的安装孔锁附在设备面板、机架立板上，大幅减少现场装配的零件种类与安装工时。

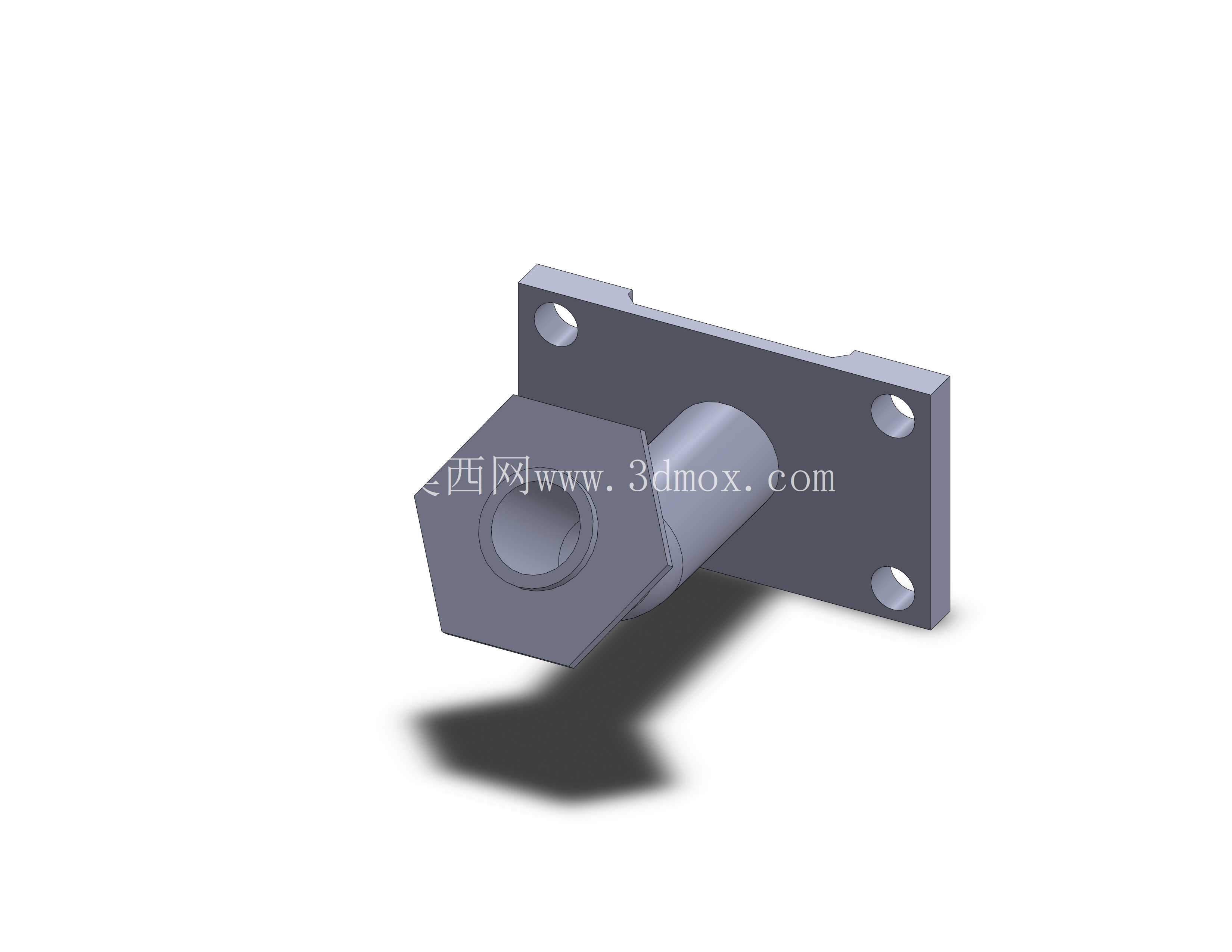

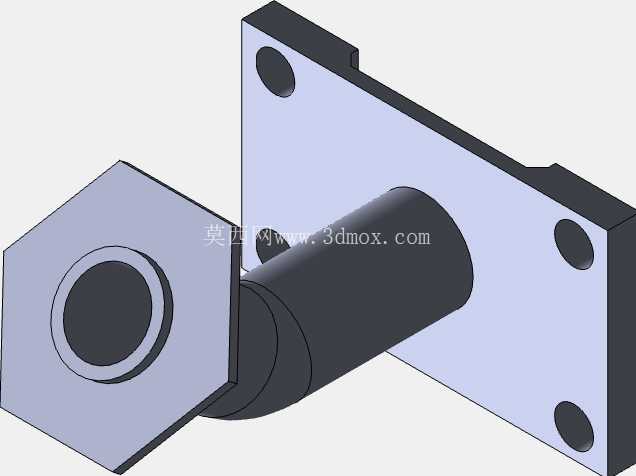

从结构功能上看，零件主体分为三个功能段：一端是外六角结构的接驳端，这个六角面是专门预留的扳手夹持位，现场安装时可以用开口扳手或者活动扳手卡住这个位置施加扭矩，不会因为拧动接驳接头时带动整根管道转动，避免管道另一端的密封面出现错位渗漏；中间段是空心的流体通道，内壁做了等径通孔设计，没有变径台阶，流体通过时不会产生局部涡流压损，对于低压气体、常温清水这类介质来说，流阻表现和同口径直通管道基本一致；另一端是一体式的方形安装法兰板，法兰板上开了四个对称的通孔，安装时可以穿M4或者M5的内六角螺丝直接锁附在安装基准面上，法兰板和管道主体衔接的位置做了直角加强筋，能承受接驳时的扭矩载荷，不会因为长期受力出现焊缝或者衔接处开裂的问题。

设计这类零件的时候，首先要确定的是安装边界尺寸：法兰板的外形尺寸要匹配安装位的预留空间，四个安装孔的中心距要和设备面板上的预钻孔位完全对齐，不然现场装的时候会出现孔位错位装不上的问题；六角端的对边尺寸要符合标准扳手的尺寸序列，不能做非标的对边距，不然现场找不到合适的扳手会耽误装配进度；中间管道的伸出长度要根据安装面板到接驳点位的距离确定，太长会导致管道伸出过多和周边其他管线产生干涉，太短则会让接驳接头拧不到位出现密封失效。建模的时候要注意几个工艺细节：法兰板上的安装孔要做沉头设计吗？如果是用内六角圆柱头螺丝锁附的话，沉头孔深度要刚好让螺丝头不高出法兰板面，避免法兰面和安装基准面之间出现间隙导致固定不稳；六角端和管道主体的衔接处要做圆角过渡，不能是尖锐直角，不然数控加工的时候刀具在直角位置容易出现振纹，而且应力集中的位置在长期受振动的工况下容易出现裂纹；流体通道的内壁粗糙度要控制在Ra3.2以内，太粗糙的话不仅会增大流阻，输送水介质的时候还容易挂积水垢，时间长了会堵塞通道。

实际选型使用的时候，要注意这个零件的适用压力范围，因为是一体式机加工的金属零件，常温下1.6MPa以内的水路、气路都可以稳定使用，如果是用在油压回路里，要核对通道内壁的耐压强度，根据输送介质的腐蚀性选择对应的材质，普通工况用304不锈钢就可以满足防锈和强度要求，如果是有弱腐蚀介质的场景可以换316L材质，安装的时候法兰面和安装基准面之间可以加一层薄的橡胶垫片，既可以弥补安装面的平面度误差，又能起到一定的减震作用，避免设备运行时的振动传递到管道接驳处导致接头松动。很多新手设计这类固定管道接头的时候，容易忽略扳手操作空间的预留，把六角端做的离法兰板太近，结果现场安装的时候扳手卡不进去，没法拧动接头，所以建模的时候就要在六角端周边预留至少15mm的扳手操作空间，保证装配时工具能顺利夹持。另外四个安装孔的位置要做对称公差标注，中心距公差控制在±0.1mm以内，不然批量安装的时候会出现部分零件孔位对不上的问题，流体通道的内径要和两端接驳的管路通径保持一致，避免出现通径突变导致的压力损失，六角端的接驳螺纹要和配套的接头螺纹匹配，螺纹收尾处要做退刀槽设计，保证接头能拧到底实现端面密封。
